呼び形番の構成例
呼び形番は各形番の特長により構成が異なりますので、対応の呼び形番の構成例をご参照ください。
内外輪一体形クロスローラーリング
対象形番

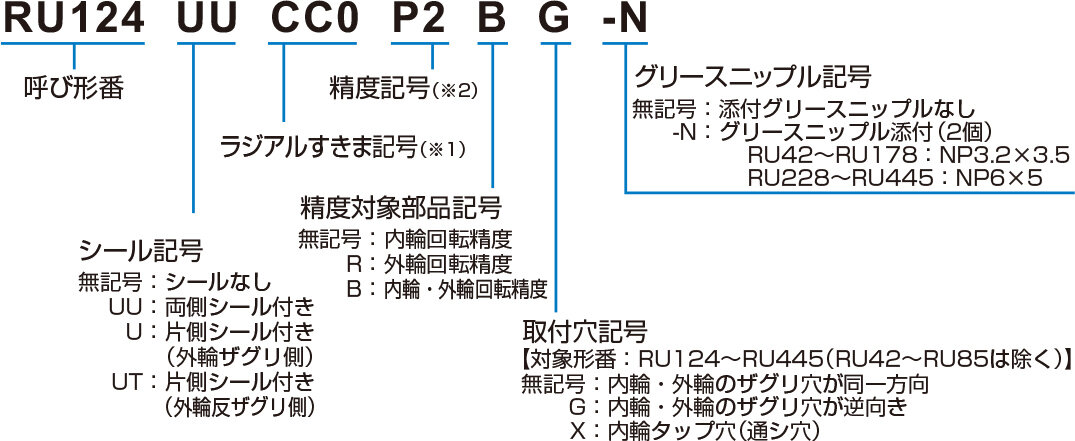

● RU形
- （※1） 各形番の詳細情報「ラジアルすきま規格」参照
- （※2） 各形番の詳細情報「精度規格」参照

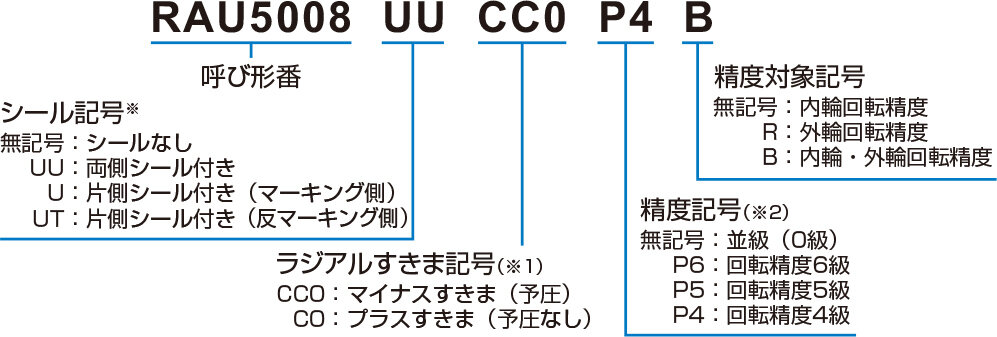

● RAU形
RAU形（小径、薄形タイプ 幅5mm）の注意事項
- 注） シールは対応していません。ラジアルすきまはC0のみ対応しています。精度は並級（0級）のみ対応しています。
-
※
片側シール選定時の注意

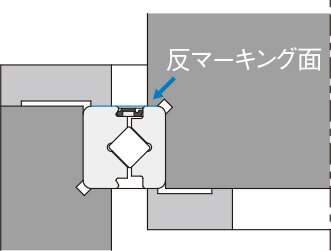

クロスローラーリングは反マーキング 面が加工基準面となるため、回転軸の 取付基準面と反マーキング面を合わせ るように組付けることを推奨しており ます。仕様にあわせてシール向きをご 選定ください。
（マーキング面：形番を印字しております）
例：内輪回転仕様・シールを上面に設定する場合
- （※1） 各形番の詳細情報「ラジアルすきま規格」参照
- （※2） 各形番の詳細情報「精度規格」参照
クロスローラーリング
対象形番
● RB形, RE形, RA形, RA-C形
-
注）
片側シール付きUを選定する時はマーキング面と反マーキング面のどちら面に取付けるかご指示願います。
（マーキング面：形番を印字しております） - （※1） 各形番の詳細情報「ラジアルすきま規格」参照
- （※2） 各形番の詳細情報「精度規格」参照
