クロスローラーリング 内外輪一体形 RU形/RUV形 総ローラータイプ RUV形
内外輪一体形構造で取付穴があるため、おさえフランジ・ハウジングが不要になり、容易に取付けることができます。また、組み付けによる性能への影響がほとんど無く、安定した回転精度・トルクを得られます。内輪回転・外輪回転の両方に使用できます。
総ローラータイプは低速回転でより高負荷の使用に適し，オール金属仕様の対応も可能です。
基本定格荷重(ラジアル）（kN)：基本動定格荷重 9.45〜280 ／ 基本静定格荷重 11.1〜614
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
- 寸法図・寸法表
詳細情報

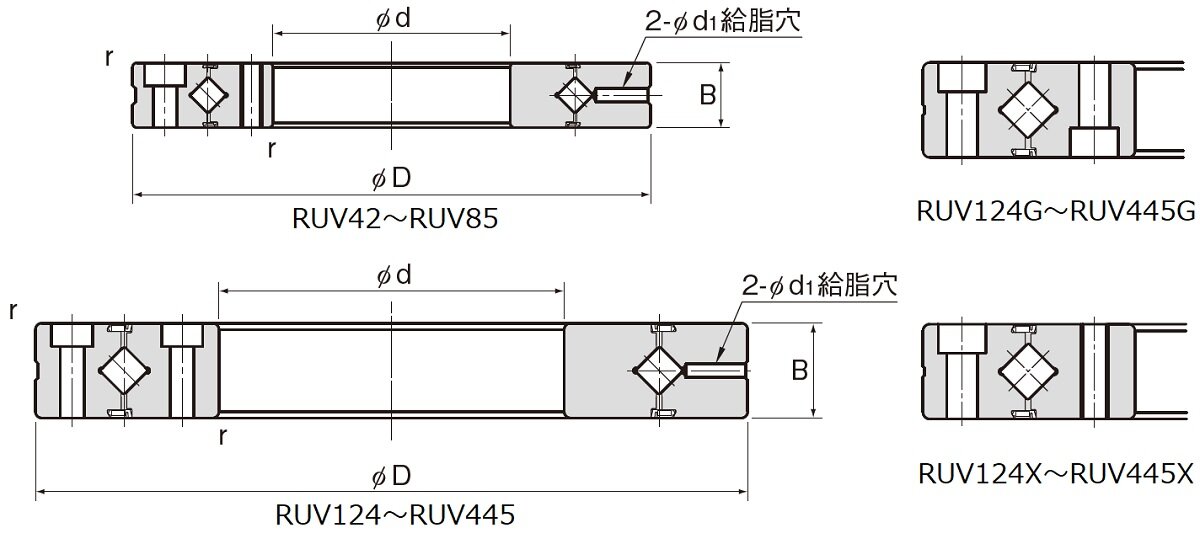

寸法図・寸法表
寸法表に関する注意事項

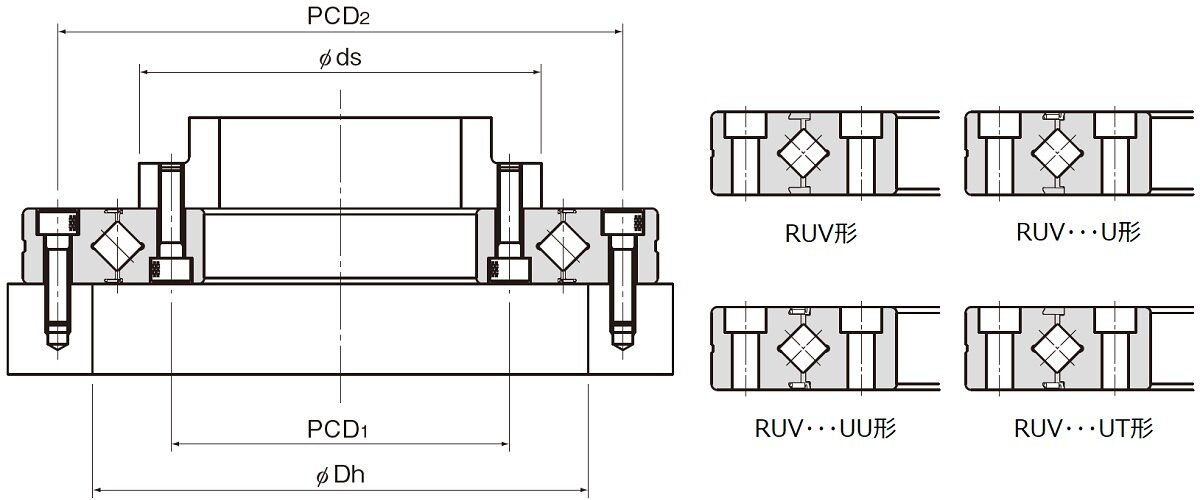

- 注1） RUV形はグリースニップルをオプションとして用意しています。(下図参照)
グリースニップルをご希望される場合は、形番末尾に“-N”をつけてご指示ください。
- 注2） ステンレスタイプにつきましてはTHKにご相談ください。シール無しの場合、構成部品は全て金属となります。（グリースは除く）

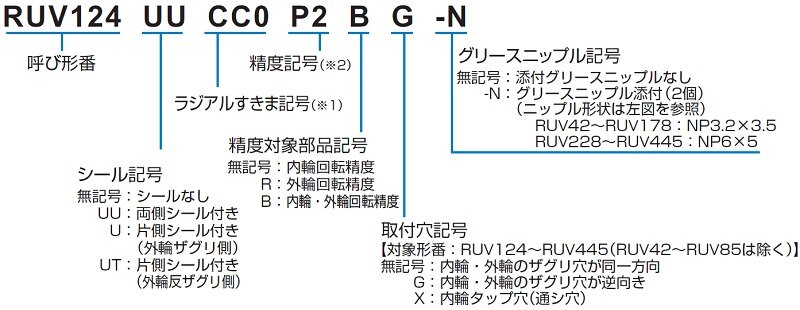

呼び形番の構成例
(※1) 各形番の詳細情報「ラジアルすきま」参照
(※2) 各形番の詳細情報「精度規格」参照
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| RUV42 |
 |
 |
 |
 |
 |
| RUV66 |
|
|
|||
| RUV85 |
|
|
|||
| RUV124(G) |
|
|
|||
| RUV124X |
|
|
|||
| RUV148(G) |
|
|
|||
| RUV148X |
|
|
|||
| RUV178(G) |
|
|
|||
| RUV178X |
|
|
|||
| RUV228(G) |
|
|
|||
| RUV228X |
|
|
|||
| RUV297(G) |
|
|
|||
| RUV297X |
|
|
|||
| RUV445(G) |
|
|
|||
| RUV445X |
|
|
*印はゲスト会員はご利用いただけません。
