静的安全係数
基本静定格荷重C0とは、最大荷重を受けているローラーと転動面との接触部中央における計算接触応力が4000MPaになるような方向と大きさの一定した静止荷重をいいます。 (これ以上の接触応力となった場合、回転に支障をきたします。) この荷重は寸法表中C0として表されており、静的にまたは動的に負荷される荷重に対し、つぎのような静的安全係数を考慮する必要があります。

fS | 静的安全係数 (表3参照) |
---|---|
C0 | 基本静定格荷重 (N) |
P0 | 静等価ラジアル荷重 (N) |
表3 静的安全係数(fs)
荷重条件 | fsの下限 |
---|---|
普通荷重 | 1〜2 |
衝撃荷重 | 2〜3 |
- ※ 静的安全係数の下限値の目安は上表の値となりますが、寿命等の動的性能を考慮し7以上確保することを推奨します。
静等価ラジアル荷重 P0

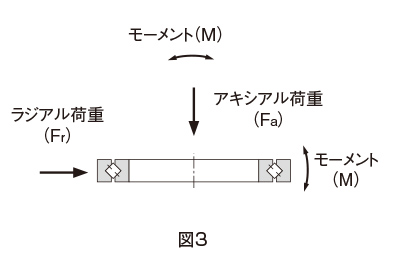

RW形の静等価ラジアル荷重は次式により求められます。

P0 | 静等価ラジアル荷重 (N) |
---|---|
Fr | ラジアル荷重 (N) |
Fa | アキシアル荷重 (N) |
M | モーメント (N・mm) |
X0 | 静ラジアル係数 (X0=1) |
Y0 | 静アキシアル係数 (Y0=0.44) |
dp | ローラーのピッチ円径 (mm) |
