リンクボール BL形／BL-A形 BL形／BL-A形

BL形は、ホルダに高強度亜鉛合金を使用し、ボール付きシャンク部に対し直角にホルダを形成させています。球面部上下にグリースポケットを配置することにより、潤滑性がよく、耐摩耗性に優れています。
BL-A形は、高精度の鋼球とおねじを特殊溶接したボール付きシャンク部に対し、直角にホルダを形成させています。球面部上下にグリースポケットを配置することにより、潤滑性がよく、耐摩耗性に優れています。ホルダにA-1合金を採用したことにより大幅に重量軽減されています。

コンパクト
耐摩耗性
ラジアル方向（荷重負荷）
ブーツ付き

静負荷容量Cs (N) ： 4510〜36400

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

詳細情報

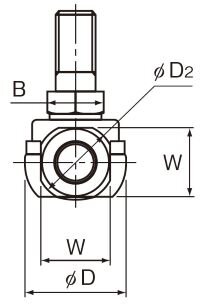

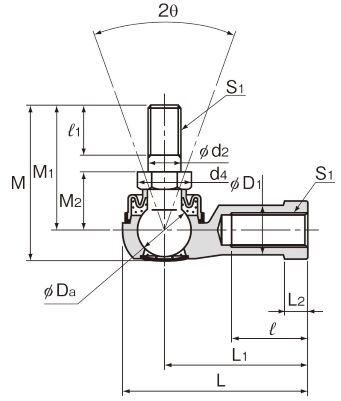

寸法図・寸法表

寸法表に関する注意事項

注）　BL-A形はBL4形,BL5形のみとなります。

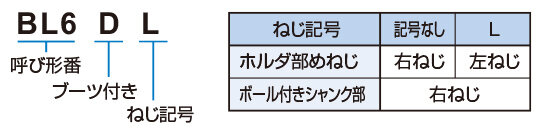

呼び形番の構成例

注）　ブーツなしの対応はしておりません。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

詳細情報をツールで確認

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

呼び形番	Designer*	寿命計算*	CAD ダウンロード*	カタログダウンロード	取扱説明書ダウンロード
BL 4DA
BL 5DA
BL 6D
BL 8D
BL 10D
BL 10BD
BL 12D
BL 12BD
BL 14D
BL 14BD
BL 16D
BL 16BD

*印はゲスト会員はご利用いただけません。
