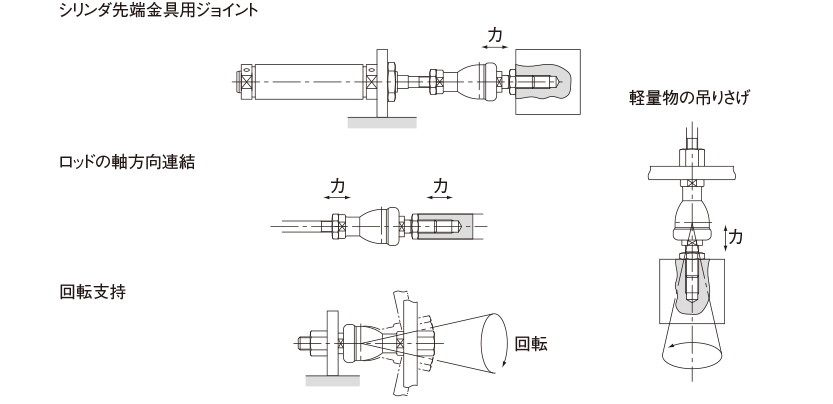

取付例

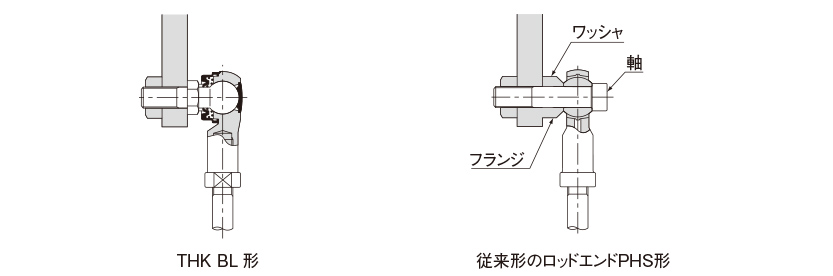

THKリンクボールと従来形のロッドエンドとの比較

軸付きなので、組付けなどが簡単です。（ロッドアッセンブリの場合は特に便利です）
ブーツリップ形状の改良により、泥水の中で使用しても球面部に浸入しにくくなります。
グリース封入形のため、無給油で使用できます。
従来品は軸と内輪内径との間にすきまがあるため完全に固定できませんが、BL形は軸と一体なので、振れ、たわみ、歪などが極小で剛性があります。

RBI 取付例

設計のポイント

設計のポイント
