総ボールタイプLMガイド Rガイド HCR形 HCR形

LMブロックのフランジ部にタップ加工を施したタイプです。

基本定格荷重(kN)：基本動定格荷重 4.7～141 ／基本静定格荷重 8.53～215
サイズ : 12,15,25,35,45,65

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

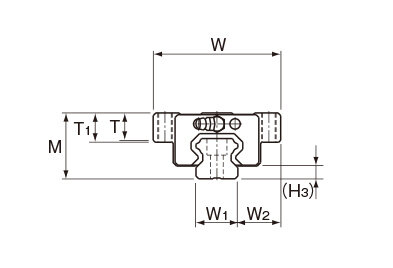

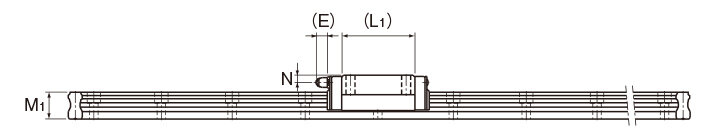

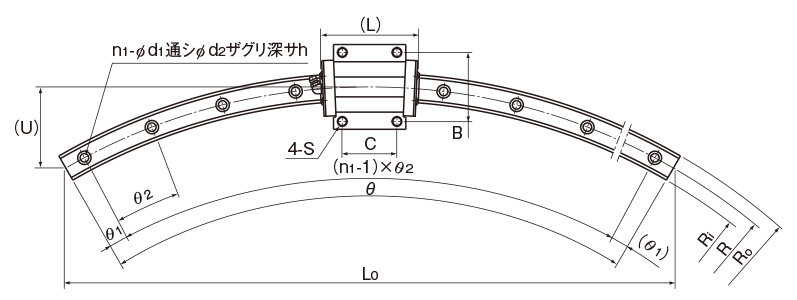

寸法図・寸法表

単位：mm

呼び形番
呼び形番

外形寸法			LMブロック寸法									H₃	LMレール寸法													基本定格荷重		静的許容モーメント kN-m^※4					質量
高さ M	幅 W	長さ^※1 L	B	C	S×ℓ	L₁	T	T₁	N	E	グリースニップル	H₃	R^※2	R₀	R₁	L₀	U	幅 W₁	W₂	高さ M₁	d₁×d₂×h	n₁	θ^°※3	θ₁^°	θ₂^°	基本動定格荷重 C kN	基本静定格荷重 C₀ kN	M_A 1個	M_A 2個密着	M_B 1個	M_B 2個密着	M_C 1個	LMブロック kg	LMレール kg/m

18	39	44.6	32	18	M4	30.5	4.5	5	3.4	3.5	PB107	3.1	100	106	94	100	13.4	12	13.5	11	3.5×6×5	3	60	7	23	4.7	8.53	0.0409	0.228	0.0409	0.228	0.0445	0.08	0.83
24	47	54.5	38	24	M5	38.8	10.3	11	4.5	5.5	PB1021B	4.8	150	157.5	142.5	150	20.1	15	16	15	4.5×7.5×5.3	3	60	7	23	6.66	10.8	0.0805	0.457	0.0805	0.457	0.0844	0.2	1.5
24	47	55.5	38	28	M5	38.8	10.3	11	4.5	5.5	PB1021B	4.8	300	307.5	292.5	300	40	15	16	15	4.5×7.5×5.3	5	60	6	12	8.33	13.5	0.0805	0.457	0.0805	0.457	0.0844	0.2	1.5
24	47	55.8	38	28	M5	38.8	10.3	11	4.5	5.5	PB1021B	4.8	400	407.5	392.5	400	54	15	16	15	4.5×7.5×5.3	7	60	3	9	8.33	13.5	0.0805	0.457	0.0805	0.457	0.0844	0.2	1.5
36	70	81.6	57	45	M8	59.5	14.9	16	6	12	B-M6F	7	500	511.5	488.5	500	67	23	23.5	22	7×11×9	9	60	2	7	19.9	34.4	0.307	1.71	0.307	1.71	0.344	0.59	3.3
36	70	82.3	57	45	M8	59.5	14.9	16	6	12	B-M6F	7	750	761.5	738.5	750	100	23	23.5	22	7×11×9	12	60	2.5	5	19.9	34.4	0.307	1.71	0.307	1.71	0.344	0.59	3.3
36	70	82.5	57	45	M8	59.5	14.9	16	6	12	B-M6F	7	1000	1011.5	988.5	1000	134	23	23.5	22	7×11×9	15	60	2	4	19.9	34.4	0.307	1.71	0.307	1.71	0.344	0.59	3.3
48	100	107.2	82	58	M10	80.4	19.9	21	8	12	B-M6F	8.5	600	617	583	600	80	34	33	29	9×14×12	7	60	3	9	37.3	61.1	0.782	3.93	0.782	3.93	0.905	1.6	6.6
48	100	107.5	82	58	M10	80.4	19.9	21	8	12	B-M6F	8.5	800	817	783	800	107	34	33	29	9×14×12	11	60	2.5	5.5	37.3	61.1	0.782	3.93	0.782	3.93	0.905	1.6	6.6
48	100	108.2	82	58	M10	80.4	19.9	21	8	12	B-M6F	8.5	1000	1017	983	1000	134	34	33	29	9×14×12	12	60	2.5	5	37.3	61.1	0.782	3.93	0.782	3.93	0.905	1.6	6.6
48	100	108.5	82	58	M10	80.4	19.9	21	8	12	B-M6F	8.5	1300	1317	1283	1300	174	34	33	29	9×14×12	17	60	2	3.5	37.3	61.1	0.782	3.93	0.782	3.93	0.905	1.6	6.6
60	120	136.7	100	70	M12	98	23.9	25	10	16	B-PT1/8	11.5	800	822.5	777.5	800	107	45	37.5	38	14×20×17	8	60	2	8	60	95.6	1.42	7.92	1.42	7.92	1.83	2.8	11.0
60	120	137.3	100	70	M12	98	23.9	25	10	16	B-PT1/8	11.5	1000	1022.5	977.5	1000	134	45	37.5	38	14×20×17	10	60	3	6	60	95.6	1.42	7.92	1.42	7.92	1.83	2.8	11.0
60	120	137.3	100	70	M12	98	23.9	25	10	16	B-PT1/8	11.5	1200	1222.5	1177.5	1200	161	45	37.5	38	14×20×17	12	60	2.5	5	60	95.6	1.42	7.92	1.42	7.92	1.83	2.8	11.0
60	120	138	100	70	M12	98	23.9	25	10	16	B-PT1/8	11.5	1600	1622.5	1577.5	1600	214	45	37.5	38	14×20×17	15	60	2	4	60	95.6	1.42	7.92	1.42	7.92	1.83	2.8	11.0
90	170	193.8	142	106	M16	147	34.9	37	19	16	B-PT1/8	15	1000	1031.5	968.5	1000	134	63	53.5	53	18×26×22	8	60	2	8	141	215	4.8	23.5	4.8	23.5	5.82	8.5	22.5
90	170	195.4	142	106	M16	147	34.9	37	19	16	B-PT1/8	15	1500	1531.5	1468.5	1500	201	63	53.5	53	18×26×22	10	60	3	6	141	215	4.8	23.5	4.8	23.5	5.82	8.5	22.5
90	170	195.9	142	106	M16	147	34.9	37	19	16	B-PT1/8	15	2000	2031.5	1968.5	1531	152	63	53.5	53	18×26×22	12	45	0.5	4	141	215	4.8	23.5	4.8	23.5	5.82	8.5	22.5
90	170	196.5	142	106	M16	147	34.9	37	19	16	B-PT1/8	15	2500	2531.5	2468.5	1913	190	63	53.5	53	18×26×22	13	45	1.5	3.5	141	215	4.8	23.5	4.8	23.5	5.82	8.5	22.5
90	170	196.5	142	106	M16	147	34.9	37	19	16	B-PT1/8	15	3000	3031.5	2968.5	1553	102	63	53.5	53	18×26×22	10	30	1.5	3	141	215	4.8	23.5	4.8	23.5	5.82	8.5	22.5

寸法表に関する注意事項

※1 長さLは、防塵用記号がUUまたはSSの場合の寸法です。
　　他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。（ LaCSおよび各種シール取付後のLMブロック寸法（L寸法）参照）

※2 RはLMレール半径です。寸法表に記載のない半径も製作しております。詳細はTHKにお問い合わせください。

※3 Θ₀は、最大製作角度です。最大製作角度を超える場合、通常はつなぎ使用にて対応しておりますが、一部の製品では最大製作角度を超える LMレールも製作しております。詳細はTHKにお問い合わせください。

※4 静的許容モーメント

1個 LMブロック1個における静的許容モーメント
2個密着 LMブロックを2個密着した状態での静的許容モーメント

注） LMブロックをLMレールから外すと、ボールが脱落しますのでご注意ください。

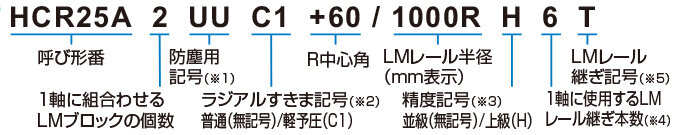

呼び形番の構成例

(※1) オプション：防塵(防塵用部品)参照
(※2) 各形番の詳細情報「ラジアルすきま規格」参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 1つの円弧に使用するLMレールの本数です。詳細はTHKにお問い合わせください。
(※5) HCR15~65形はLMレールを継ぎ使用する場合、防塵シールは低抵抗エンドシール(防塵用記号:LL)となります。

ご発注時の注意点

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

LMガイドの発注例
