総ボールタイプLMガイド 1軸使用に適した HDR形

1軸テーブルのコンパクト化、軽量設計などに貢献し、1軸で構成するテーブルでも十分使用できるよう設計されたLMガイド

  • 高剛性
  • 高精度
  • 4方向等荷重形
  • 1軸使用

サイズ : 15,20,25,30,35,45,55,65

種類

特長タグをハイライトする

  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)
HDR-SC形
  • フランジ
  • ショートブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 7.07~38.3 / 基本静定格荷重 8.43~43.2
サイズ : 15,20,25,30,35

HDR-C形
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 10.9~195 / 基本静定格荷重 15.7~228
サイズ : 15,20,25,30,35,45,55,65

HDR-LC形
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 13.7~249 / 基本静定格荷重 21.7~323
サイズ : 15,20,25,30,35,45,55,65

HDR-SR形
  • ショートブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 15.3 / 基本静定格荷重 19
サイズ : 20

HDR-R形
  • ボルト取付方向(上)
  • 省スペース(LMガイド)

基本定格荷重(kN):基本動定格荷重 10.9~195 / 基本静定格荷重 15.7~228
サイズ : 15,20,25,30,35,45,55,65

HDR-LR形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 13.7~249 / 基本静定格荷重 21.7~323
サイズ : 15,20,25,30,35,45,55,65

HDR-SV形
  • ショートブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 7.07~38.3 / 基本静定格荷重 8.43~43.2
サイズ : 15,25,30,35

HDR-V形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 10.9~135 / 基本静定格荷重 15.7~170
サイズ : 15,25,30,35,45,55

HDR-LV形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 13.7~161 / 基本静定格荷重 21.7~219
サイズ : 15,20,30,35,45,55

HDR-UV形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 12.8~18.9 / 基本静定格荷重 14.8~21.3
サイズ : 20,25

HDR-UW形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 18.7~27.6 / 基本静定格荷重 25.3~36.4
サイズ : 20,25

HDR-US形
  • フランジ
  • ショートブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 12.8~18.9 / 基本静定格荷重 14.8~21.3
サイズ : 20,25

HDR-UT形
  • フランジ
  • ショートブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 18.7~27.6 / 基本静定格荷重 25.3~36.4
サイズ : 20,25

LMブロック、LMレール個別販売品 HDR-GK

基本定格荷重(kN):基本動定格荷重 - / 基本静定格荷重 -
サイズ : 15,20,25,30,35,45

特長

1軸使用に適したLMガイド

ローリング方向剛性を高く

HDR形は、LMガイド1軸で構成するテーブルでも十分使用できるよう剛性を考慮して設計されています。
1軸テーブルのコンパクト化、軽量設計などに貢献します。

こういった使い方に・・・
その他にHDR形はこんな1軸使いでもお役に立ちます。

LMレール上面の異物対策

HDR形は、LMレール側面にボール転動面を設け、転動面への悪影響が及びにくい形状です。

LMレール上面の異物付着が想定される用途
  • 木くずがかかるような木工機
  • ゴムが付着するようなタイヤ製造機
  • 樹脂が付着するような樹脂成形機 など

合わせてプレートカバーをご利用いただくと、より防塵性能が向上します。

HDRの構造

HDR形は、LMレール側面に転動面を設けてあり、各転動面にボールが45°で接触しています。
この構造が、ローリング方向の傾きに強くなっています。

DBの構造(背面合わせ)

Mcモーメント荷重が作用しても、転動面がボールをしっかり受ける接触構造になっています。
そのため剛性が高く、ローリング方向の傾きに強いです。
アンギュラ玉軸受ではモーメント荷重の負荷が高い場合によく使用される組合せです。

4方向等荷重

HDR形は、LMブロックに作用する4方向に対して同一定格荷重となるよう設計されています。
(4方向:ラジアル・逆ラジアル・左右方向)
したがってあらゆる姿勢で使用が可能になり、幅広い用途に使用できます。

世界標準寸法

HDR形の寸法は、ISO規格[ISO 12090-1:2011 Rolling Bearings]に準じた世界標準寸法となります。
※US/UT、UV/UW形はISO寸法と異なります。

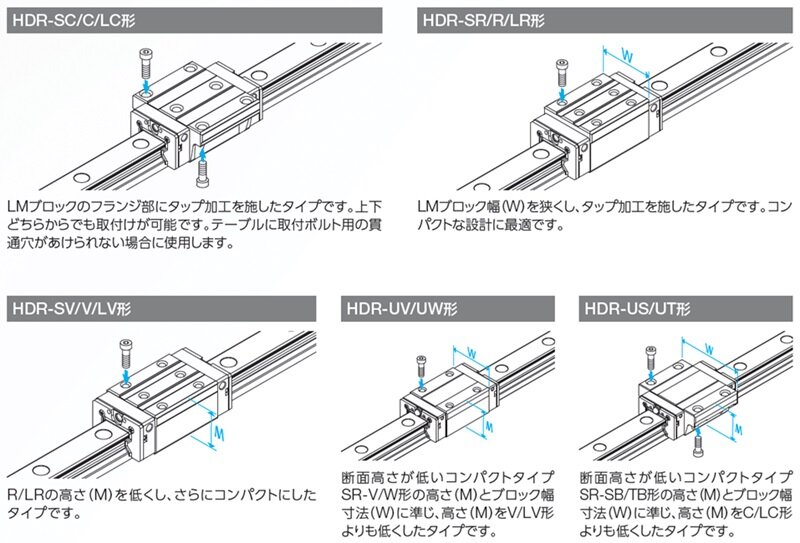

HDR-C/LC形 HDR-R/LR形 HDR-V/LV形

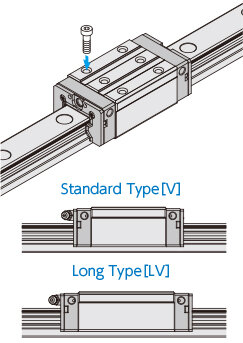

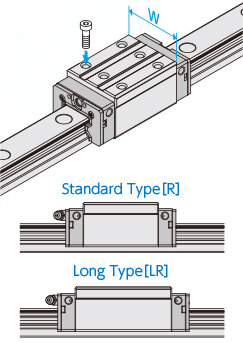

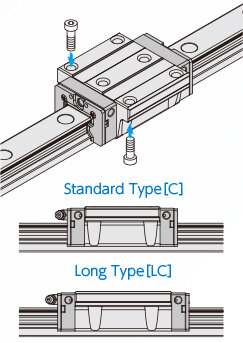

LMブロックのフランジ部にタップ加工を施したタイプです。上下どちらからでも取付可能です。 LMブロック幅(W)を狭くし、タップ加工を施したタイプです。コンパクトな設計に最適です。 R/LRのブロック高さを低くし、さらにコンパクトにしたタイプです。

LMブロック、LMレール個別販売品も可能

HDR形は、同呼び形番のLMブロック、LMレールで自由な組み合わせで規格を満足する、互換性製品をラインナップしています。
