総ボールタイプLMガイドセパレート(4方向等荷重形) HR形 HR重荷重形

LMブロックは上下どちらからでも取付けが可能です。

基本定格荷重(kN)：基本動定格荷重 2.82～226 ／基本静定格荷重 3.48～232
サイズ : 918,1123,1530,2042,2555,3065,3575,4085,50105,60125

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

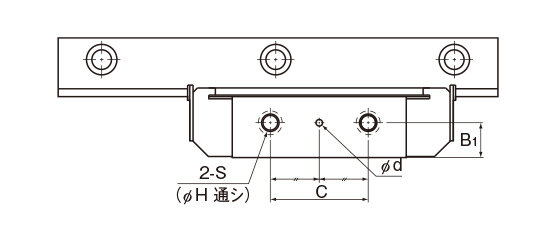

寸法図・寸法表

単位：mm

呼び形番
呼び形番

外形寸法				LMブロック寸法										LMレール寸法							基本定格荷重		静的許容モーメント kN-m^※3				質量
高さ M	幅 W	W₀	長さ^※1 L	B₁	C	H	S	h₂	L₁	T	K	給脂穴 d	D₁	幅 W₁	W₄	A	高さ M₁	ピッチ F	d₁×d₂×h	長さ^※2 MAX	基本動定格荷重 C kN	基本静定格荷重 C₀ kN	M_A 1個	M_A 2個密着	M_B 1個	M_B 2個密着	LMブロック kg	LMレール kg/m

8.5	11.4	18	45	5.5	15	-	M3	-	25	7.5	8	1.5	-	6.7	3.5	8.7	6.5	25	3×5.5×3	300(300)	2.82	3.48	0.0261	0.194	0.0261	0.194	0.01	0.3
8.5	11.4	18	45	5.5	15	-	M3	-	25	7.5	8	1.5	-	6.7	3.5	8.7	6.5	25	3×5.5×3	300(300)	2.82	3.48	0.0261	0.194	0.0261	0.194	0.01	0.3
11	13.7	23	52	7	15	2.55	M3	3	30	9.5	10	2	5	9.5	5	11.6	8	40	3.5×6×4.5	500(500)	4.09	4.93	0.0472	0.311	0.0472	0.311	0.03	0.5
11	13.7	23	52	7	15	2.55	M3	3	30	9.5	10	2	5	9.5	5	11.6	8	40	3.5×6×4.5	500(500)	4.09	4.93	0.0472	0.311	0.0472	0.311	0.03	0.5
15	19.2	30	69	10	20	3.3	M4	3.5	40	13	14	2	6.5	10.7	6	13.5	11	60	3.5×6×4.5	1600(800)	7.56	8.77	0.112	0.733	0.112	0.733	0.08	1
15	19.2	30	69	10	20	3.3	M4	3.5	40	13	14	2	6.5	10.7	6	13.5	11	60	3.5×6×4.5	1600(800)	7.56	8.77	0.112	0.733	0.112	0.733	0.08	1
20	26.3	42	91.6	13	35	5.3	M6	5.5	56.6	17.5	19	3	10	15.6	8	19.5	14.5	60	6×9.5×8.5	2200(1000)	17	18.2	0.325	2.01	0.325	2.01	0.13	1.8
20	26.3	42	91.6	13	35	5.3	M6	5.5	56.6	17.5	19	3	10	15.6	8	19.5	14.5	60	6×9.5×8.5	2200(1000)	17	18.2	0.325	2.01	0.325	2.01	0.13	1.8
25	33.3	55	121	16	45	6.8	M8	7	80	22.5	24	3	11	22	10	27	18	80	9×14×12	3000(1000)	33.2	35.1	0.897	5.04	0.897	5.04	0.43	3.2
25	33.3	55	121	16	45	6.8	M8	7	80	22.5	24	3	11	22	10	27	18	80	9×14×12	3000(1000)	33.2	35.1	0.897	5.04	0.897	5.04	0.43	3.2
30	40.3	65	145	19	50	8.6	M10	9	90	27.5	29	4	14	25	12	31.5	22.5	80	9×14×12	3000	42.6	44.4	1.27	7.71	1.27	7.71	0.7	4.6
35	44.9	75	154.8	21.5	60	10.5	M12	12	103.8	32	34	4	18	30.5	14.5	37	26	105	11×17.5×14	3000	53.5	54.8	1.75	10.1	1.75	10.1	1.05	6.4
40	50.4	85	177.8	24	70	12.5	M14	13	120.8	36	38	4	20	35	16	42.5	29	120	14×20×17	3000	78.8	78.9	3.02	16.6	3.02	16.6	1.53	8
50	63.4	105	227	30	85	14.5	M16	15.5	150	45	48	5	23	42	20	51.5	37	150	18×26×22	3000	127	123	5.89	33.1	5.89	33.1	3.06	12.1
60	74.4	125	329	35	160	18	M20	18	236	55	58	5	26	51	25	65	45	180	22×32×25	3000	226	232	16	89.5	16	89.5	7.5	19.3

寸法表に関する注意事項

※1 長さLは、防塵用記号がUUの場合の寸法です。

※2 長さMaxは、LMレールの標準最大長さを示します。（LMレール標準長さと最大長さ参照）

※3 静的許容モーメント

1個同一平面に使用されるLMレール2本にLMブロックをそれぞれ1個ずつ組合わせた時の静的許容モーメント
2個密着同一平面に使用されるLMレール2本にLMブロックをそれぞれ2個密着した状態で組合わせた時の静的許容モーメント

M _C 方向のモーメントは2軸並列使用することで負荷することができますが、2軸間距離に依存するため省略します。

注）呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
　　ステンレス鋼製は、耐食性や耐環境性に優れた効果があります。

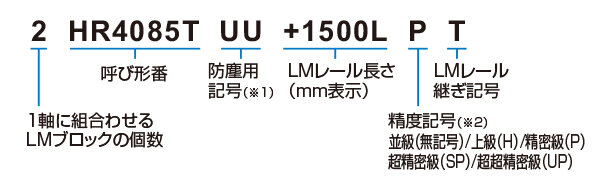

呼び形番の構成例

(※1) オプション：防塵(防塵用部品)参照
(※2) 各形番の詳細情報「精度規格」参照

注）　HR形の1セットとは同一平面に使用されるLMレール2本とLMブロックを組合わせた状態をいいます。

(※1) オプション：防塵(防塵用部品)参照
(※2) 各形番の詳細情報「精度規格」参照

注）　HR形の1セットとは同一平面に使用されるLMレール2本とLMブロックを組合わせた状態をいいます。

ご発注時の注意点

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

HR形の発注例
