総ボールタイプLMガイドワイドレール HRW形

レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できるLMガイド

高精度
自動調整能力
低重心
ミニチュア
ワイドレール
1軸使用

サイズ : 12,14,17,21,27,35,50,60

製品取扱い上の注意事項

種類

特長タグをハイライトする

フランジ
ボルト取付方向（上下）

基本定格荷重(kN)：基本動定格荷重 5.53～80.3 ／基本静定格荷重 9.1～109　
サイズ : 17,21,27,35,50,60

基本定格荷重(kN)：基本動定格荷重 5.53～62.4 ／基本静定格荷重 9.1～86.3　
サイズ : 17,21,27,35,50

基本定格荷重(kN)：基本動定格荷重 3.29～5.38 ／基本静定格荷重 7.16～11.4　
サイズ : 12,14

特長

構造と特長

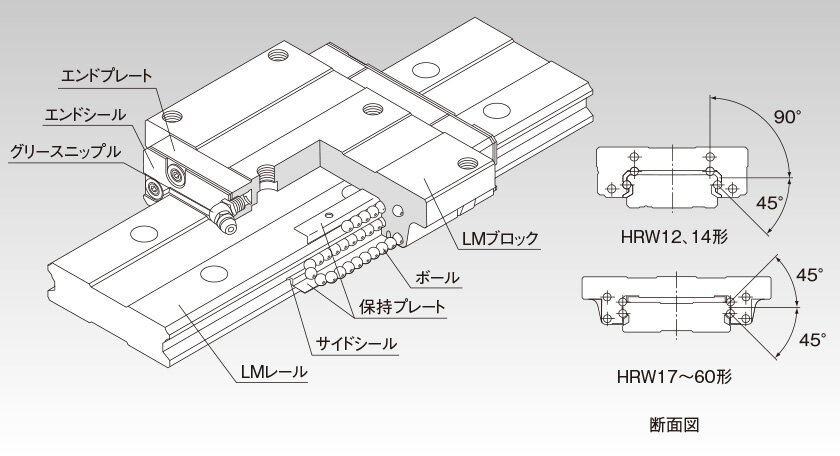

LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
LMレールを抜いても、ボールは保持プレートで保持されているので脱落しません。(HRW12、14LR形は除く)
LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。LMレール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できます。

コンパクト重荷重

有効ボール数が多いため、あらゆる方向に高い剛性が得られます。LMレール幅が広く、1軸でモーメントを十分受けられます。
また、LMレールの断面2次モーメントが大きいため、横方向の剛性も高く、横おさえなどの補強はいりません。

自動調整能力

THK独自のサーキュラーアーク溝の正面組合わせ(DFセット)による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。

形番ごとの詳細情報

寸法図・寸法表
