総ボールタイプLMガイド 世界標準 HSR形 HSR-R形/RM形/XR形
LMブロック幅(W)を狭くし、タップ加工を施したタイプです。テーブル幅にスペースのない箇所に使用します。
基本定格荷重(kN):基本動定格荷重 1.08~304 / 基本静定格荷重 2.02~355
サイズ :
8,10,12,15,20,25,30,35,45,55,65,85
※「HSR65R形」は、2023年5月9日をもちまして、受注を停止いたしました。
後継形番は「HSR65XR形」になります。
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
ブロック対応オプション
シール、スクレーバ
- エンドシール
- サイドシール
- インナシール
- エンドシール+サイドシール(+インナシール)
- ダブルシール+サイドシール(+インナシール)
- エンドシール+サイドシール(+インナシール)+金属スクレーパ
- ダブルシール+サイドシール(+インナシール)+金属スクレーパ
- 各種シール取付後のLMブロック寸法(L寸法)
- シール抵抗最大値
- 積層形接触スクレーパLaCS(ラックス)
- LaCS取付後のLMブロック寸法(L寸法)
- LaCS取付時のグリースニップル増加分寸法
- LaCSの抵抗最大値
- サイドスクレーパ
- サイドスクレーパの抵抗最大値
- プロテクタ
- プロテクタ取付後のLMブロック寸法(L寸法)
- 低摺動接触シールLiCS(リックス)
- LiCS取付後のLMブロック寸法(L寸法)
- LiCS取付時のグリースニップル増加分寸法
- LiCSの抵抗最大値
- 高耐薬 フッ素シール
- フッ素シール及び各種オプション取付時のブロック全長
- FSの抵抗最大値
レール対応オプション
カバー
- プレートカバー SV形
- プレートカバー
- スチールテープ SP形
- 専用 ジャバラ
- 専用LMカバー
キャップ
- 専用 キャップ CV形/C形
- 専用 キャップ GC形
潤滑
ブロック対応オプション
- 潤滑装置QZ
- QZ取付後のLMブロック寸法(L寸法)
防錆
ブロック・レール対応オプション
表面処理
- 表面処理
材質
- ステンレス鋼製
その他
- 潤滑アダプター
- 抜き挿し治具
- エンドピースEP形
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

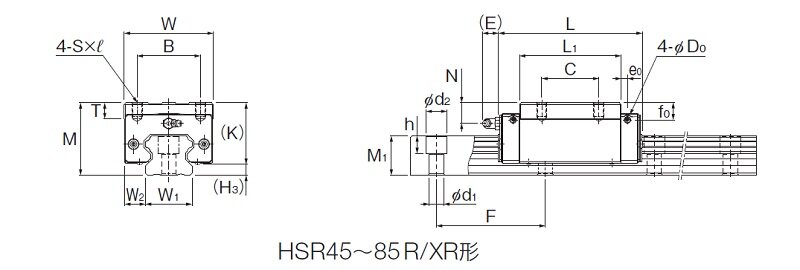

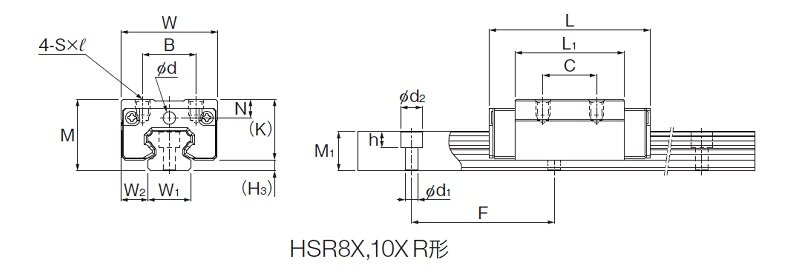

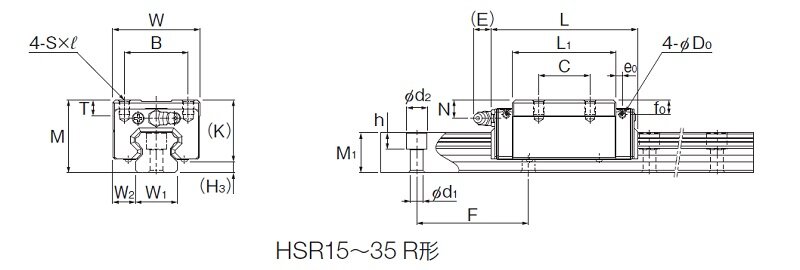

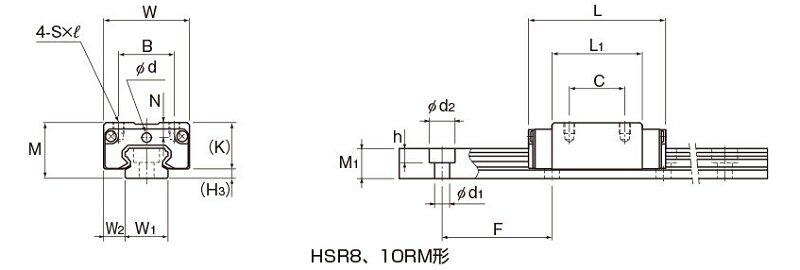

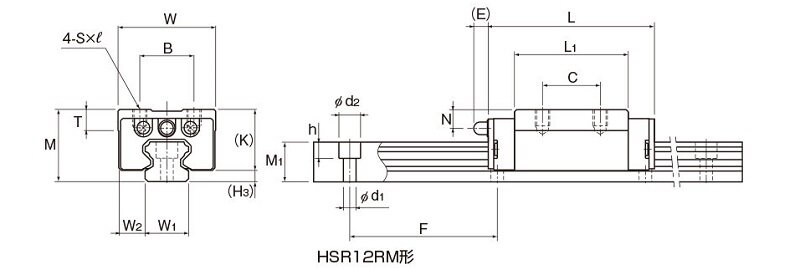

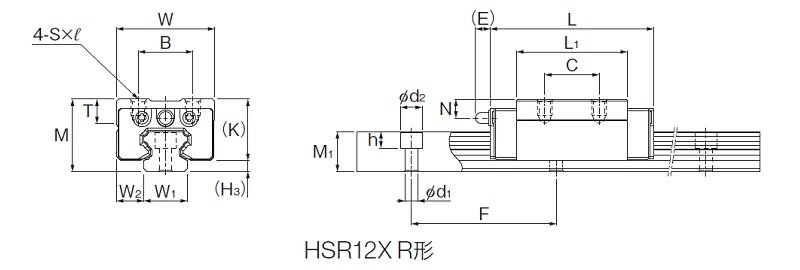

寸法図・寸法表
寸法表に関する注意事項
注)長さ* 長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照)
静的許容モーメント*
- 1個 LMブロック1個における静的許容モーメント
- 2個密着 LMブロックを2個密着した状態での静的許容モーメント
- ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。
(オプション:LaCSおよび各種シール取付後のLMブロック寸法(L寸法)またはオプション:QZ取付後のLMブロック寸法(L寸法)参照)
呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。
※LaCSや潤滑装置QZ付きでグリースニップル付きを希望された場合の横ニップル用下穴です。
上記以外の場合、横ニップル用下穴は貫通しておりません。
グリースニップル取付けの加工を希望される場合は、THKにご連絡ください。

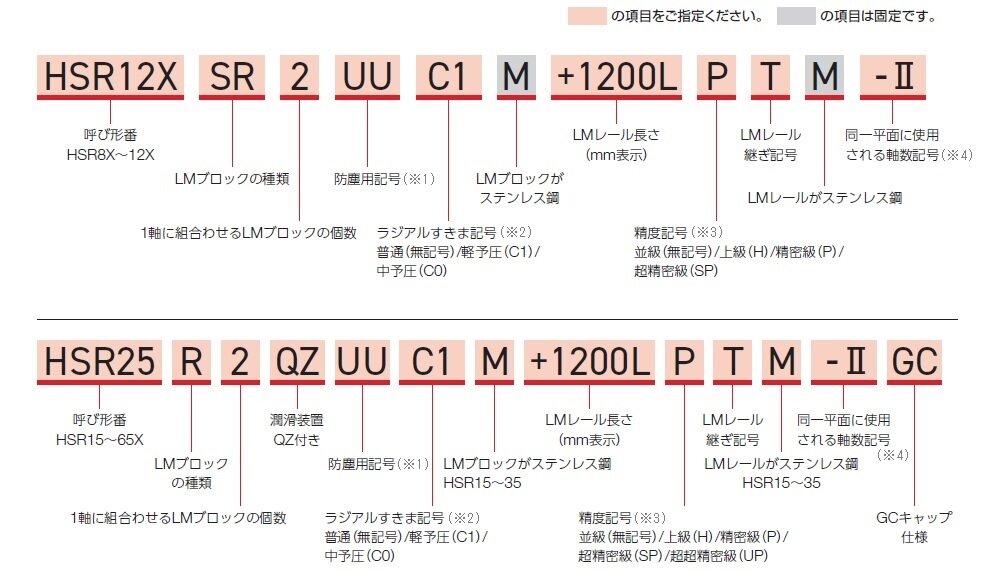

呼び形番の構成例
(※1) オプション:防塵(防塵用部品)参照
(※2) 各形番の詳細情報「ラジアルすきま規格」参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) LMガイドの使用条件参照
- 注) この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
潤滑装置QZ付きの場合、グリースニップルは付きません。QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
ご発注時の注意点
[発注単位]
LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。
LMガイドの発注例
