総ボールタイプLMガイド工作機械用超重荷重 NR-X形／NR形 NR-LB形

NR-B/NRS-B形と同一断面形状でLMブロック全長（L）を長くし、定格荷重を増加させたタイプです。

基本定格荷重(kN)：基本動定格荷重 355～599 ／基本静定格荷重 800～1300 　
サイズ : 75,85,100

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

選択した項目を表示する

表示結果

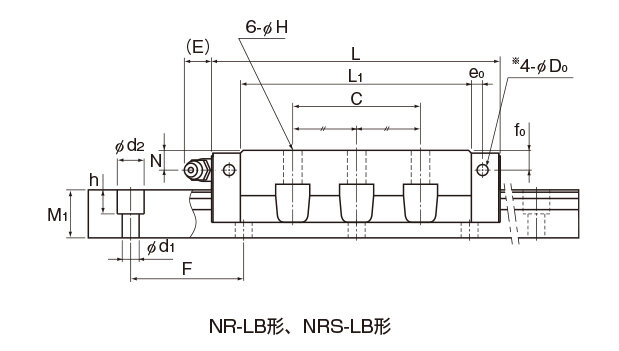

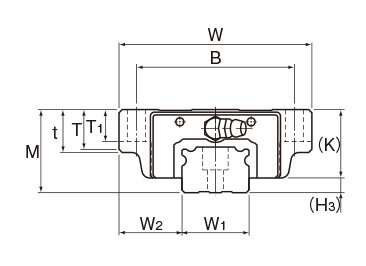

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項

注1）長さ^＊長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照）

静的許容モーメント^＊

1個 LMブロック1個における静的許容モーメント
2個密着 LMブロックを2個密着した状態での静的許容モーメント

油潤滑の場合は取付姿勢および配管継手のLMブロック取付け箇所をTHKに必ずご連絡ください。
(取付姿勢: LMガイドの使用条件参照、潤滑: 潤滑関連製品「潤滑について」参照)

ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。
（オプション：LaCSおよび各種シール取付後のLMブロック寸法（L寸法）またはオプション：QZ取付後のLMブロック寸法（L寸法）参照）

※　　LaCSや潤滑装置QZ付きでグリースニップル付きを希望された場合の横ニップル用下穴です。
上記以外の場合、横ニップル用下穴は貫通しておりません。
グリースニップル取付けの加工を希望される場合は、THKにご連絡ください。

注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。

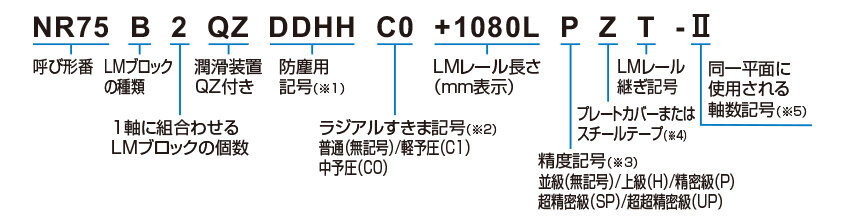

呼び形番の構成例

(※1) オプション：防塵(防塵用部品)参照
(※2) 各形番の詳細情報「ラジアルすきま規格」参照
(※3) 各形番の詳細情報「精度規格」参照
(※4)プレートカバーまたはスチールテープのどちらかご指示ください。
(※5) LMガイドの使用条件参照

注）　この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
潤滑装置QZ付きの場合、グリースニップルは付きません。QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。

ご発注時の注意点

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

LMガイドの発注例
