総ボールタイプLMガイド ミニチュア RSR形 RSR-WM形／WVM形
RSR-M形に対してLMブロックの幅（W）を広げ、全長（L）を長くし、定格荷重と許容モーメントを大きくしたタイプです。
基本定格荷重(kN)：基本動定格荷重 0.25～6.01 ／ 基本静定格荷重 0.47～9.08
サイズ :
3,14
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
ブロック対応オプション
シール、スクレーバ
- エンドシール
- サイドシール
- インナシール
- エンドシール＋サイドシール（＋インナシール）
- ダブルシール＋サイドシール（＋インナシール）
- エンドシール＋サイドシール（＋インナシール）＋金属スクレーパ
- ダブルシール＋サイドシール（＋インナシール）＋金属スクレーパ
- 各種シール取付後のLMブロック寸法（L寸法）
- シール抵抗最大値
- 積層形接触スクレーパLaCS（ラックス）
- LaCS取付後のLMブロック寸法（L寸法）
- LaCS取付時のグリースニップル増加分寸法
- LaCSの抵抗最大値
- サイドスクレーパ
- サイドスクレーパの抵抗最大値
- プロテクタ
- プロテクタ取付後のLMブロック寸法（L寸法）
- 低摺動接触シールLiCS（リックス）
- LiCS取付後のLMブロック寸法（L寸法）
- LiCS取付時のグリースニップル増加分寸法
- LiCSの抵抗最大値
- 高耐薬 フッ素シール
- フッ素シール及び各種オプション取付時のブロック全長
- FSの抵抗最大値
レール対応オプション
カバー
- プレートカバー SV形
- プレートカバー
- スチールテープ SP形
- 専用 ジャバラ
- 専用LMカバー
キャップ
- 専用 キャップ CV形/C形
- 専用 キャップ GC形
潤滑
ブロック対応オプション
- 潤滑装置QZ
- QZ取付後のLMブロック寸法（L寸法）
防錆
ブロック・レール対応オプション
表面処理
- 表面処理
材質
- ステンレス鋼製
その他
- 潤滑アダプター
- 抜き挿し治具
- エンドピースEP形
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

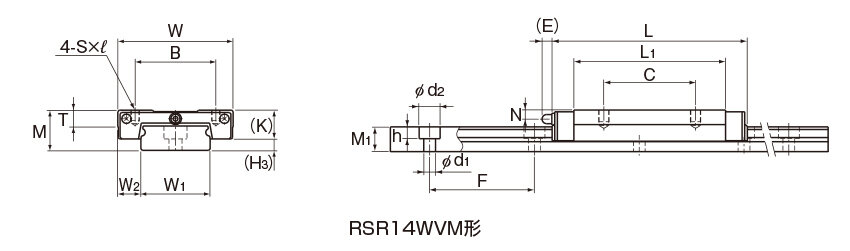

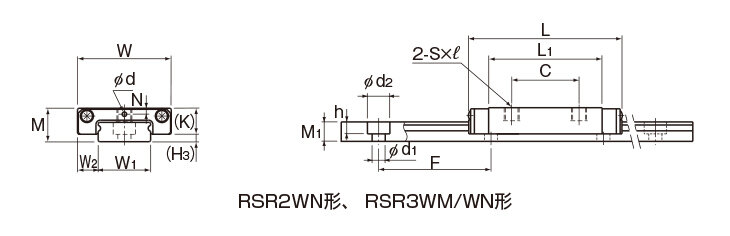

寸法図・寸法表
注) RSR2,3形に給脂用の給脂穴はありません。給脂の際はLMレール転動溝に直接潤滑剤を塗布してください。
RSR2N/2WN/3M/3Nには防塵用シールはありません。
寸法表に関する注意事項
注1）長さ＊長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照）
静的許容モーメント＊
- 1個 LMブロック1個における静的許容モーメント
- 2個密着 LMブロックを2個密着した状態での静的許容モーメント
- ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUの場合の寸法です。
呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。
LMブロックをLMレールからはずすと、ボールが脱落します。ご注意願います。
注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。
● 取付時の推奨締付トルク
RSR2、RSR3形のLMブロックおよびLMレール取付時のボルト推奨締付トルクを表1に示します。
| 呼び形番 | 推奨締付トルク[N・m] | 備考 | |
|---|---|---|---|
| ブロック | レール | 適用ボルト | |
| RSR 2N | 0.09 | 0.03 | 精密機器用なべ小ねじ |
| RSR 2WN | 0.28 | 0.138 | |
| RSR 3M | 0.09 | 0.09 | オーステナイト系ステンレス鋼製 六角穴付きボルト |
| RSR 3N | 0.19 | 0.09 | |
| RSR 3WM/3WN | 0.19 | - | |
| - | 0.25 | 精密機器用十字穴付き小ねじ(0番なべ小ねじ1種) | |

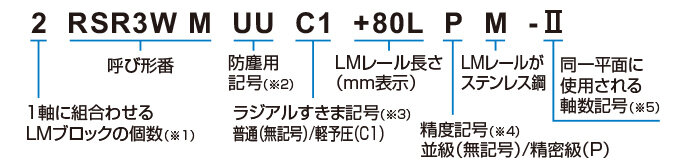

呼び形番の構成例
(※1) LMブロック1個の場合は無記号
(※2) オプション：防塵(防塵用部品)参照
(※3) 各形番の詳細情報「ラジアルすきま規格」参照
(※4) 各形番の詳細情報「精度規格」参照
(※5) LMガイドの使用条件参照
- （注）この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
ご発注時の注意点
[発注単位]
LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。
LMガイドの発注例
