総ボールタイプLMガイド ミニチュア RSR形 RSR-WN形

RSR-N形に対してLMブロックの幅(W)を広げ、全長(L)を長くし、定格荷重と許容モーメントを大きくしたタイプです。

  • 高精度
  • 4方向等荷重形
  • ミニチュア
  • ロングブロック(LMガイド)
  • 幅広
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 0.395~0.39 / 基本静定格荷重 0.682~0.75
サイズ : 2,3

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

防塵

ブロック対応オプション

シール、スクレーバ

  • エンドシール
  • サイドシール
  • インナシール
  • エンドシール+サイドシール(+インナシール)
  • ダブルシール+サイドシール(+インナシール)
  • エンドシール+サイドシール(+インナシール)+金属スクレーパ
  • ダブルシール+サイドシール(+インナシール)+金属スクレーパ
  • 各種シール取付後のLMブロック寸法(L寸法)
  • シール抵抗最大値
  • 積層形接触スクレーパLaCS(ラックス)
  • LaCS取付後のLMブロック寸法(L寸法)
  • LaCS取付時のグリースニップル増加分寸法
  • LaCSの抵抗最大値
  • サイドスクレーパ
  • サイドスクレーパの抵抗最大値
  • プロテクタ
  • プロテクタ取付後のLMブロック寸法(L寸法)
  • 低摺動接触シールLiCS(リックス)
  • LiCS取付後のLMブロック寸法(L寸法)
  • LiCS取付時のグリースニップル増加分寸法
  • LiCSの抵抗最大値
  • 高耐薬 フッ素シール
  • フッ素シール及び各種オプション取付時のブロック全長
  • FSの抵抗最大値

レール対応オプション

カバー

  • プレートカバー SV形
  • プレートカバー
  • スチールテープ SP形
  • 専用 ジャバラ
  • 専用LMカバー

キャップ

  • 専用 キャップ CV形/C形
  • 専用 キャップ GC形

潤滑

ブロック対応オプション

  • 潤滑装置QZ
  • QZ取付後のLMブロック寸法(L寸法)

防錆

ブロック・レール対応オプション

表面処理

  • 表面処理

材質

  • ステンレス鋼製

その他

  • 潤滑アダプター
  • 抜き挿し治具
  • エンドピースEP形

表示結果

詳細情報

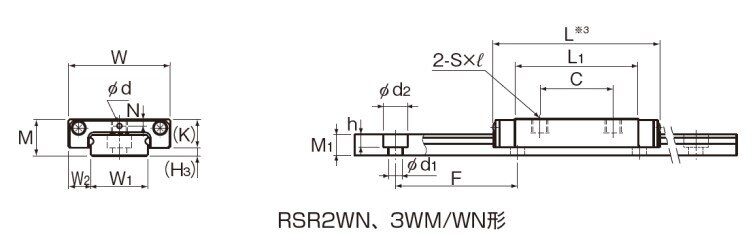

寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

注) RSR2N/WN、3M/N形に給脂用の給脂穴はありません。給脂の際はLMレール転動溝に直接潤滑剤を塗布してください。
  RSR2N/WN、3M/N形には防塵用シールはありません。

寸法表に関する注意事項

注1)長さ長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照)

静的許容モーメント

  • 1個 LMブロック1個における静的許容モーメント
  • 2個密着 LMブロックを2個密着した状態での静的許容モーメント
  • ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUの場合の寸法です。

LMブロック、LMレール、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
LMブロックをLMレールからはずすと、ボールが脱落します。ご注意願います。

注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。

● 取付時の推奨締付トルク
RSR2、RSR3形のLMブロックおよびLMレール取付時のボルト推奨締付トルクを表1に示します。

表1 取付ボルト推奨締付トルク
呼び形番 推奨締付トルク[N・m] 備考
ブロック レール 適用ボルト
RSR 2N 0.09 0.03 精密機器用なべ小ねじ
RSR 2WN 0.28 0.138
RSR 3M 0.09 0.09 オーステナイト系ステンレス鋼製
六角穴付きボルト
RSR 3N 0.19 0.09
RSR 3WM/3WN 0.19 -
- 0.25 精密機器用十字穴付き小ねじ(0番なべ小ねじ1種)
呼び形番の構成例

(※1) LMブロック1個の場合は無記号
(※2) オプション:防塵(防塵用部品)参照
(※3) 各形番の詳細情報「ラジアルすきま規格」参照
(※4) 各形番の詳細情報「精度規格」参照
(※5) LMガイドの使用条件参照

  1. (注)この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
ご発注時の注意点

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

LMガイドの発注例

SHS25C2SSC1+640L 1セット
SHS25C2SSC1+640L-Ⅱ 2セット
