LMガイド GKシリーズ 1軸使用に適したLMガイド HDR形

1軸テーブルのコンパクト化と軽量設計などに貢献し、1軸で構成するテーブルでも十分使用できるよう設計されたLMガイドです。
GKシリーズは組合せ自由・簡単・スピーディな特長を持ち、LMブロックとLMレールの個別販売が可能なタイプです。

  • 高剛性
  • 高精度
  • 4方向等荷重形
  • 1軸使用
  • 組合わせ互換品

サイズ : 15,20,25,30,35,45,55,65

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)
HDR-SC形 正面・側面給脂仕様
  • フランジ
  • ボルト取付方向(上下)
  • ショートブロック(LMガイド)

基本定格荷重(kN):基本動定格荷重 7.07~38.3 / 基本静定格荷重 8.43~43.2
サイズ : 15,20,25,30,35

HDR-C形 正面・側面給脂仕様
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 10.9~53.9 / 基本静定格荷重 15.7~70.2
サイズ : 15,20,25,30,35

HDR-LC形 正面・側面給脂仕様
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 13.7~62.4 / 基本静定格荷重 21.7~86.4
サイズ : 15,20,25,30,35

HDR-SR形 正面・側面給脂仕様
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)

基本定格荷重(kN):基本動定格荷重 15.3 / 基本静定格荷重 19
サイズ : 20

HDR-R形 正面・側面給脂仕様
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 10.9~53.9 / 基本静定格荷重 15.7~70.2
サイズ : 15,20,25,30,35

HDR-LR形 正面・側面給脂仕様
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 13.7~62.4 / 基本静定格荷重 21.7~86.4
サイズ : 15,20,25,30,35

HDR-SV形 正面・側面給脂仕様
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)

基本定格荷重(kN):基本動定格荷重 7.07~38.3 / 基本静定格荷重 8.43~43.2
サイズ : 15,25,30,35

HDR-V形 正面・側面給脂仕様
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 10.9~53.9 / 基本静定格荷重 15.7~70.2
サイズ : 15,25,30,35

HDR-LV形 正面・側面給脂仕様
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 13.7~62.4 / 基本静定格荷重 21.7~86.4
サイズ : 15,25,30,35

HDR-C形
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 86.9~195 / 基本静定格荷重 110~228
サイズ : 45,55,65

HDR-LC形
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 105~249 / 基本静定格荷重 143~323
サイズ : 45,55,65

HDR-R形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 86.9~110 / 基本静定格荷重 195~228
サイズ : 45,55,65

HDR-LR形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 86.9~135 / 基本静定格荷重 110~170
サイズ : 45,55,65

HDR-V形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 86.9~135 / 基本静定格荷重 110~170
サイズ : 45,55

HDR-LV形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 105~161 / 基本静定格荷重 143~219
サイズ : 45,55

HDR-UV形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 12.8~18.9 / 基本静定格荷重 14.8~21.3
サイズ : 20,25

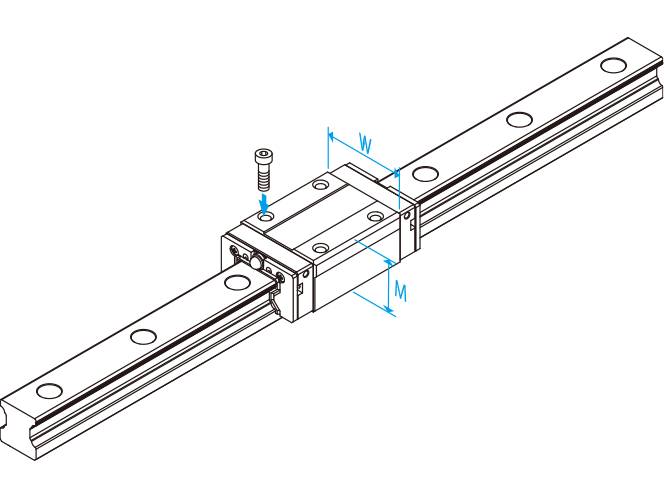

HDR-UW形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 18.7~27.6 / 基本静定格荷重 25.3~36.4
サイズ : 20,25

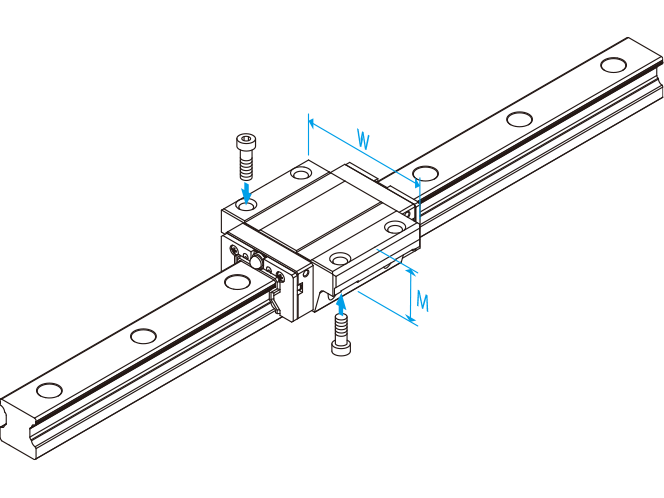

HDR-US形
  • フランジ
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)

基本定格荷重(kN):基本動定格荷重 12.8~18.9 / 基本静定格荷重 14.8~21.3
サイズ : 20,25

HDR-UT形
  • フランジ
  • ボルト取付方向(上)
  • ショートブロック(LMガイド)

基本定格荷重(kN):基本動定格荷重 18.7~27.6 / 基本静定格荷重 25.3~36.4
サイズ : 20,25

特長

項目のリンクをコピー
項目をお気に入り登録

ラインナップ

項目のリンクをコピー
項目をお気に入り登録

呼び形番

ブロックタイプ

ショートタイプ

標準タイプ

ロングタイプ

SC

SR

SV

UV

US

C

R

V

UW

UT

LC

LR

LV

15

20

25

30

35

45

55

65

正面・側面給脂仕様

項目のリンクをコピー
項目をお気に入り登録

本製品は側面給脂が可能であり、お客様の仕様に合わせて使用する給脂穴をご選択いただけます。

ラインナップ

呼び形番

ブロックタイプ

ショートタイプ

標準タイプ

ロングタイプ

SC

SR

SV

C

R

V

LC

LR

LV

15

20

25

30

35
