LMガイド GKシリーズ 1軸使用に適したLMガイド HDR形 HDR-UT形
断面高さが低いコンパクトタイプSR-SB/TB形の高さ（M）とブロック幅寸法（W）に準じ、MをC/LC形よりも低くしたタイプです。
基本定格荷重(kN)：基本動定格荷重 18.7～27.6 / 基本静定格荷重 25.3～36.4
サイズ :
20,25
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
ブロック対応オプション
シール、スクレーバ
- エンドシール
- サイドシール
- インナシール
- エンドシール＋サイドシール（＋インナシール）
- ダブルシール＋サイドシール（＋インナシール）
- エンドシール＋サイドシール（＋インナシール）＋金属スクレーパ
- ダブルシール＋サイドシール（＋インナシール）＋金属スクレーパ
- 各種シール取付後のLMブロック寸法（L寸法）
- シール抵抗最大値
- 積層形接触スクレーパLaCS（ラックス）
- LaCS取付後のLMブロック寸法（L寸法）
- LaCS取付時のグリースニップル増加分寸法
- LaCSの抵抗最大値
- サイドスクレーパ
- サイドスクレーパの抵抗最大値
- プロテクタ
- プロテクタ取付後のLMブロック寸法（L寸法）
- 低摺動接触シールLiCS（リックス）
- LiCS取付後のLMブロック寸法（L寸法）
- LiCS取付時のグリースニップル増加分寸法
- LiCSの抵抗最大値
- 高耐薬 フッ素シール
- フッ素シール及び各種オプション取付時のブロック全長
- FSの抵抗最大値
レール対応オプション
カバー
- プレートカバー SV形
- プレートカバー
- スチールテープ SP形
- 専用 ジャバラ
- 専用LMカバー
キャップ
- 専用 キャップ CV形/C形
- 専用 キャップ GC形
潤滑
ブロック対応オプション
- 潤滑装置QZ
- QZ取付後のLMブロック寸法（L寸法）
防錆
ブロック・レール対応オプション
表面処理
- 表面処理
材質
- ステンレス鋼製品
その他
- 潤滑アダプター
- 抜き挿し治具
- エンドピースEP形
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

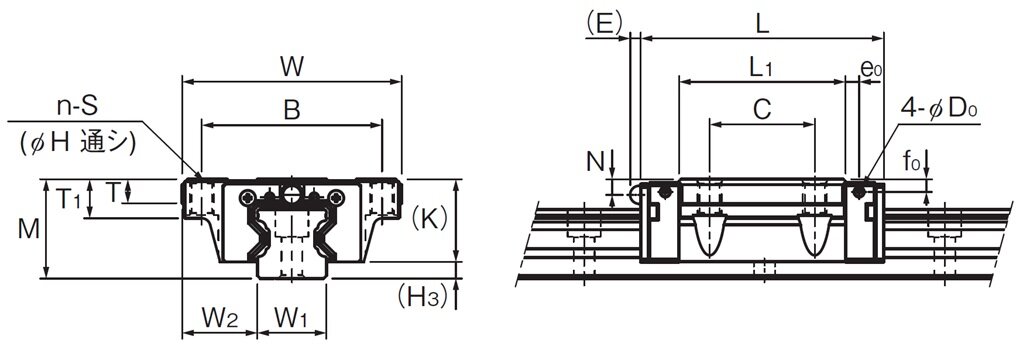

寸法図・寸法表
