LMガイド GKシリーズ 世界標準 HSR形

LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢で使用可能な事実上の世界標準LMガイドです。
GKシリーズとは、LMブロックとLMレールをそれぞれ単品で購入可能な製品です。このシリーズの製品には互換性があり、お客様のニーズに合わせた組合せが可能となります。

  • 高精度
  • 重荷重
  • 自動調整能力
  • 4方向等荷重形
  • 組合わせ互換品

サイズ : 15,20,25,30,35,45,55,65

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)
  • ボルト取付方向(上)
HSR-C形/CM形/XC形
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 10.9~195 / 基本静定格荷重 15.7~228
サイズ : 15,20,25,30,35,45,55,65

HSR-LC形/LCM形/XLC形
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 14.2~249 / 基本静定格荷重 22.9~323
サイズ : 15,20,25,30,35,45,55,65

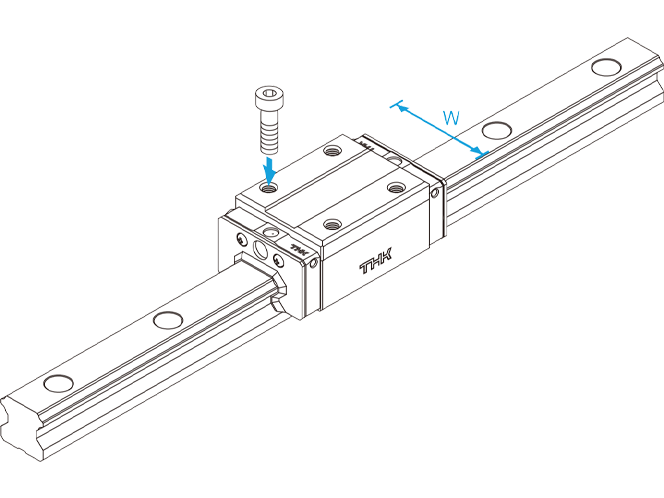

HSR-R形/RM形/XR形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 10.9~195 / 基本静定格荷重 15.7~355
サイズ : 15,20,25,30,35,45,55,65

HSR-LR形/LRM形/XLR形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 14.2~249 / 基本静定格荷重 22.9~323
サイズ : 15,20,25,30,35,45,55,65

特長

項目のリンクをコピー
項目をお気に入り登録

ラインナップ

項目のリンクをコピー
項目をお気に入り登録

呼び形番

ブロックタイプ

標準タイプ

ロングタイプ

C

R

LC

LR

15

20

25

30

35

45

55

65X

形番ごとの詳細情報
