LMガイド GKシリーズ ミニチュア RSX形
循環部の最適化により、滑らかな動きを実現したミニチュアLMガイド。
GKシリーズとは、LMブロックとLMレールをそれぞれ単品で購入可能な製品です。このシリーズの製品には互換性があり、お客様のニーズに合わせた組合せが可能となります。
サイズ : 7,9,12,15
種類
特長タグをハイライトする
- ロングブロック(LMガイド)
- 幅広
- ボルト取付方向(上)
- ショートブロック(LMガイド)
- ボルト取付方向(上)
- ショートブロック(LMガイド)
基本定格荷重(kN)：基本動定格荷重 0.95～4.01 ／ 基本静定格荷重 1.16～4.24
サイズ :
7,9,12,15
- 幅広
- ボルト取付方向(上)
- ショートブロック(LMガイド)
基本定格荷重(kN)：基本動定格荷重 1.06～5.59 ／ 基本静定格荷重 1.35～6.78
サイズ :
7,9,12,15
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 1.16～5.59 ／ 基本静定格荷重 1.54～6.78
サイズ :
7,9,12,15
- 幅広
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 1.63～7.43 ／ 基本静定格荷重 2.51～10.1
サイズ :
7,9,12,15
- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 1.63～8.27 ／ 基本静定格荷重 2.51～11.8
サイズ :
7,9,12,15
- 幅広
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 2.12～9.87 ／ 基本静定格荷重 3.66～15.2
サイズ :
7,9,12,15
特長
ラインナップ
|
呼び形番 |
ブロックタイプ |
|||||
|
ショートタイプ |
標準タイプ |
ロングタイプ |
||||
|
SM |
WSM |
M |
WM |
NM |
WNM |
|
|
RSX7 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
|---|---|---|---|---|---|---|
|
RSX9 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
|
RSX12 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
|
RSX15 |
〇 |
〇 |
〇 |
〇 |
〇 |
〇 |
形番ごとの詳細情報
図表の切り替え

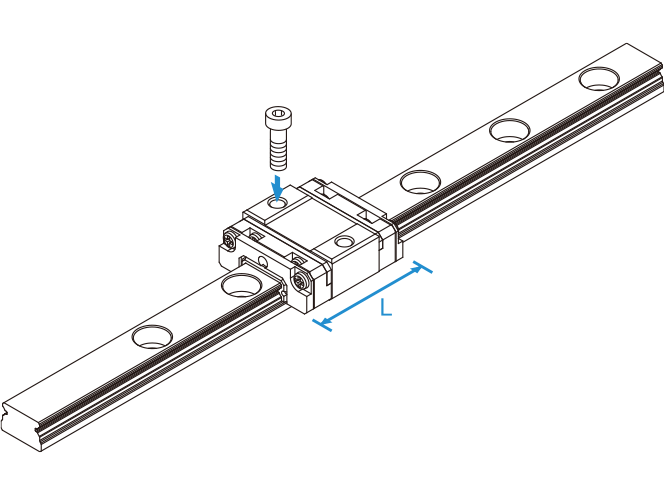

- RSX-SM形

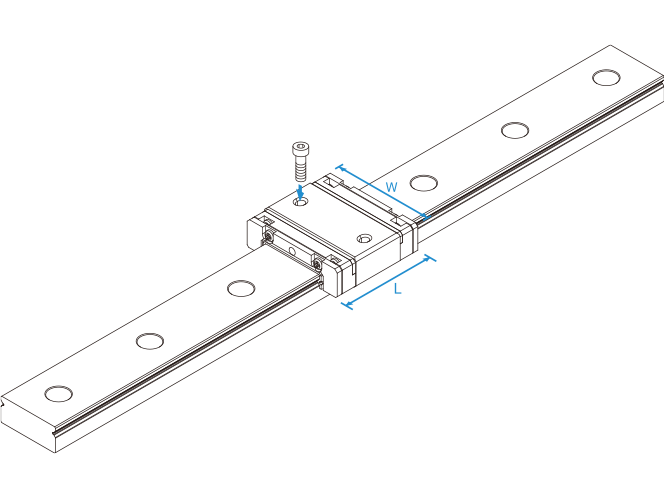

- RSX-WSM形
- RSX-M形
- RSX-WM形

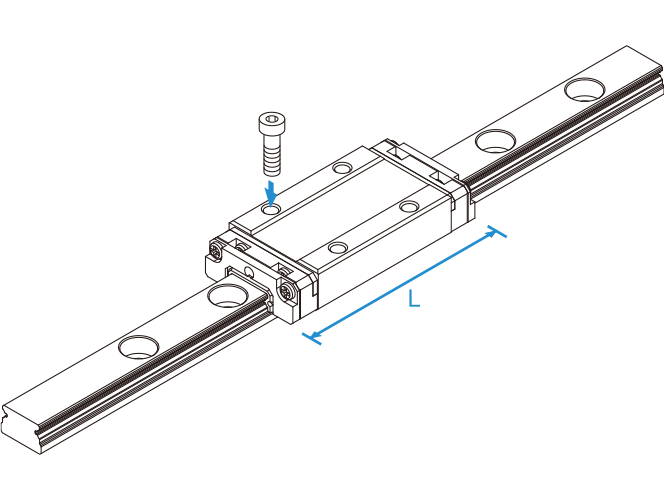

- RSX-NM形

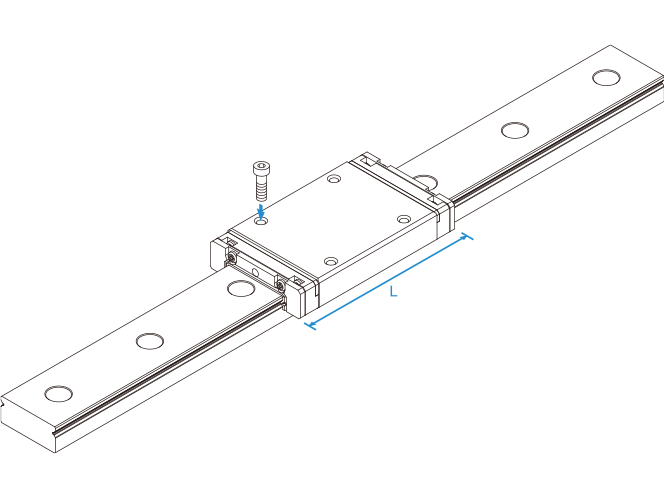

- RSX-WNM形
