LMガイド GKシリーズ ミニチュア / 長期メンテナンスフリー SRS形
LMレール断面高さは低く、軽量・コンパクト構造を実現したLMガイド。
GKシリーズとは、LMブロックとLMレールをそれぞれ単品で購入可能な製品です。このシリーズの製品には互換性があり、お客様のニーズに合わせた組合せが可能となります。
サイズ : 7,9,12,15
種類
特長タグをハイライトする
- ロングブロック(LMガイド)
- 幅広
- ボルト取付方向(上)
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 1.51～5.59 / 基本静定格荷重 1.29～5.72
サイズ :
7,9,12,15
- 幅広
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 2.01～9.12 / 基本静定格荷重 1.94～8.59
サイズ :
7,9,12,15

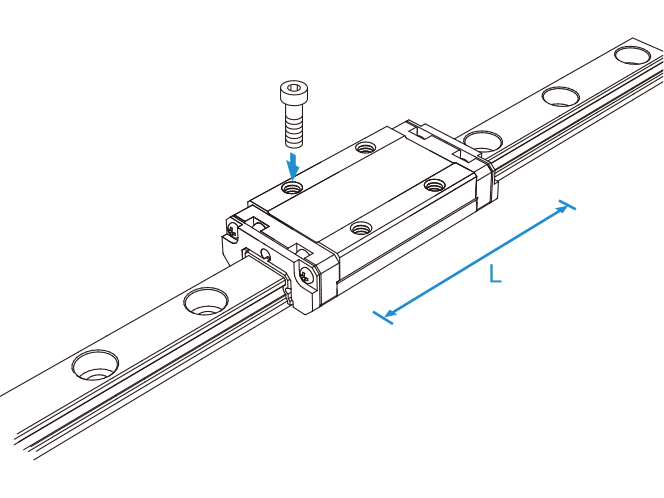

- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 2.01～9.71 / 基本静定格荷重 2.31～11.9
サイズ :
9,12,15
- ロングブロック(LMガイド)
- 幅広
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 4.20～12.4 / 基本静定格荷重 4.37～15.3
サイズ :
9,12,15
特長
ラインナップ
|
呼び形番 |
ブロックタイプ |
|||
|
標準タイプ |
ロングタイプ |
|||
|
M |
WM |
N |
WN |
|
|
7 |
〇 |
〇 |
－ |
－ |
|---|---|---|---|---|
|
9（X） |
〇 |
〇 |
〇 |
〇 |
|
9（X）G |
〇 |
〇 |
〇 |
〇 |
|
12 |
〇 |
〇 |
〇 |
〇 |
|
12G |
〇 |
〇 |
〇 |
〇 |
|
15 |
〇 |
〇 |
〇 |
〇 |
|
15G |
〇 |
〇 |
〇 |
〇 |
