リニアエンコーダ付き SHS-LE形
- 長期メンテナンスフリー
- 高精度
- 自動調整能力
- 4方向等荷重形
- リニアエンコーダ付き
サイズ : 20,25,30,35,45
特長

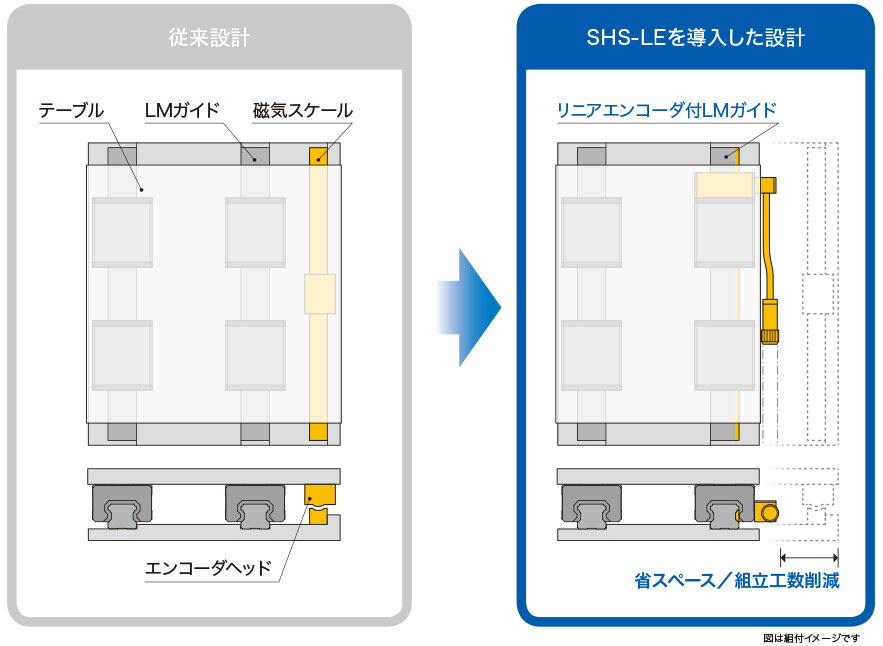

- 世界標準SHS形とTHK製リニアエンコーダを一体化

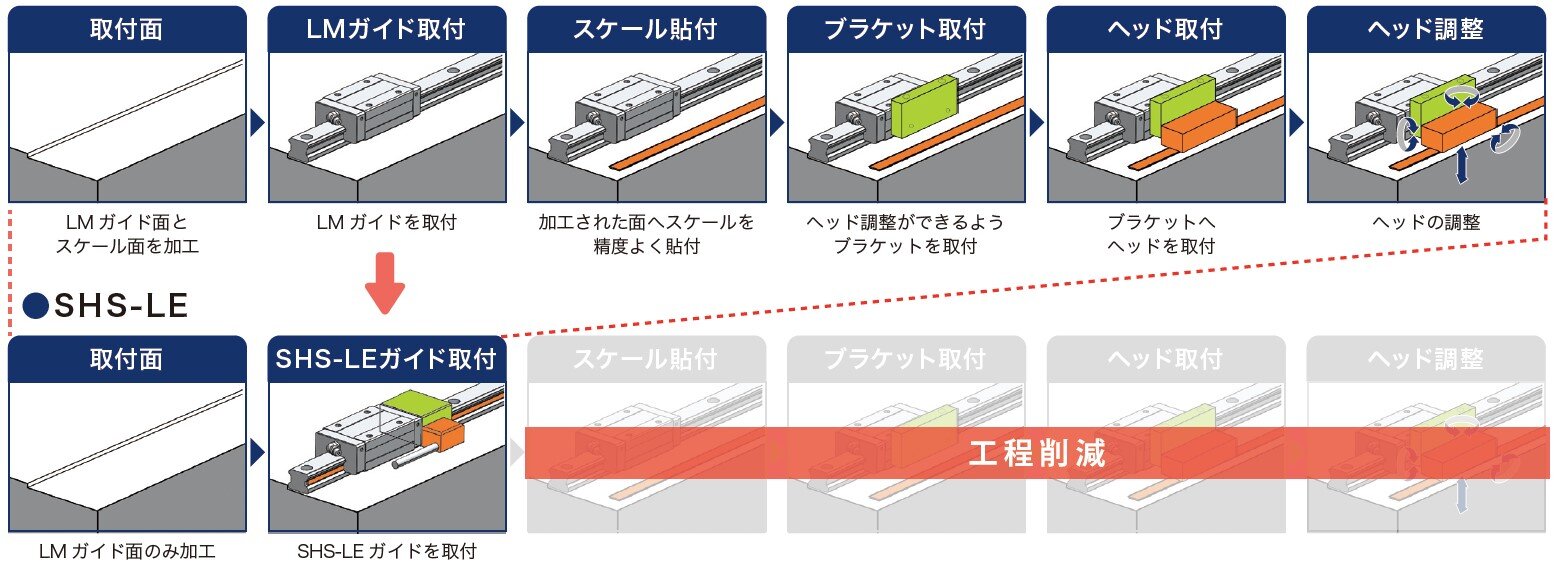

- 設計／組立工数削減が可能
- 装置のコンパクト化に貢献
磁気スケール不要のため、設計／組立工数削減が可能になります。装置のコンパクト化につながります。

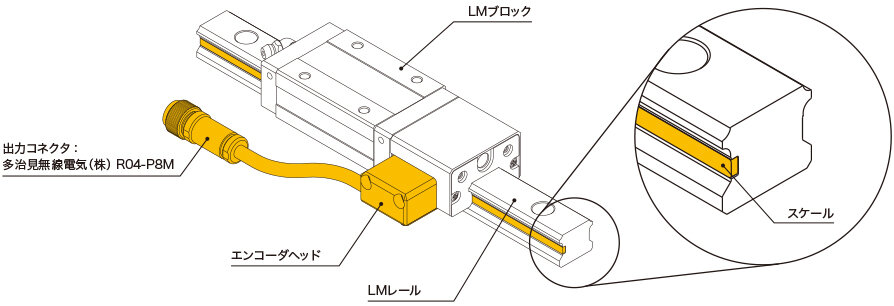

部品構成
コネクタの形状およびピン配置
|
ピン配置 |
ピンアサイン |
|
|---|---|---|
|
エンコーダ |
延長ケーブル 出力側 |
|
|
A=+5V |
2=SG |
|
B=PA |
5=/PB |
|
|
C=/PA |
6=/PA |
|
|
D=SG |
7=+5V |
|
|
E=PB |
8=+5V |
|
|
F=/PB |
9=SG |
|
|
G= ー |
13=PB |
|
|
H=FG |
14=PA |
|
リニアエンコーダ仕様
|
搭載エンコーダ |
インクリメンタルタイプ / 磁気式 |
|---|---|
|
分解能 [µm] |
1/5/10 |
|
繰り返し位置決め精度 |
± 分解能以下 |
|
供給電源 |
5V±5% |
|
出力形式 |
インクリメンタル A/B 相 差動出力 EIA-422 準拠 ラインドライバ形式 |
|
エンコーダヘッド部保護等級 |
IP67 |
|
ケーブル長さ [mm] |
500(オプションで延長ケーブルあり) |
|
対応規格 |
CE |
