リニアブッシュ圧入組付タイプ LMHB形

本体をハウジングに圧入して組み付けるタイプのリニアブッシュです。組付工数の削減を可能にし、組立の自動化や生産性の向上に貢献します。

種類

特長タグをハイライトする

基本定格荷重 N ：基本動定格荷重 432～1462 ／基本静定格荷重 211～786

LMHB形は、外筒が金属製のリニアブッシュと異なり、圧入によりハウジングへ組付けを行います。
LMHB形を用いることで、組付工数の削減による生産性の向上や組付けの自動化が可能です。

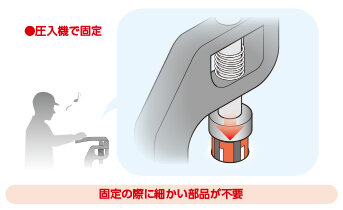

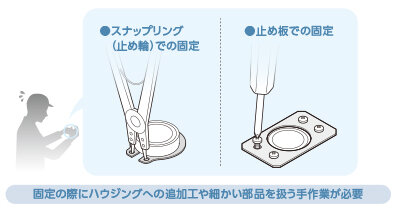

	金属製のリニアブッシュの一般的な固定方法		LMHBは圧入固定が可能

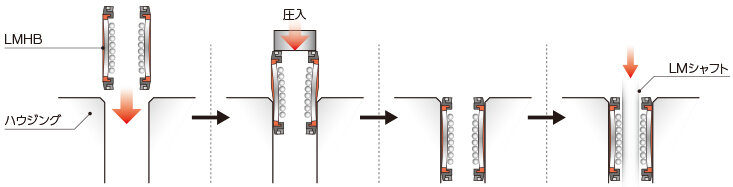

組付作業工程

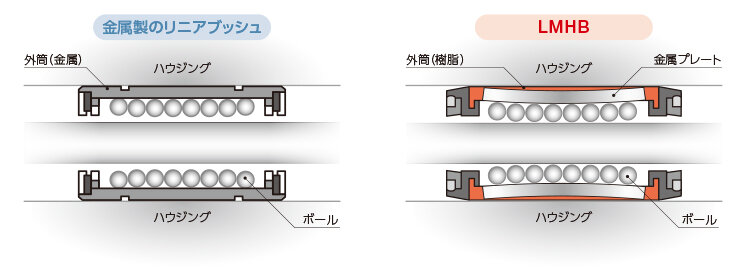

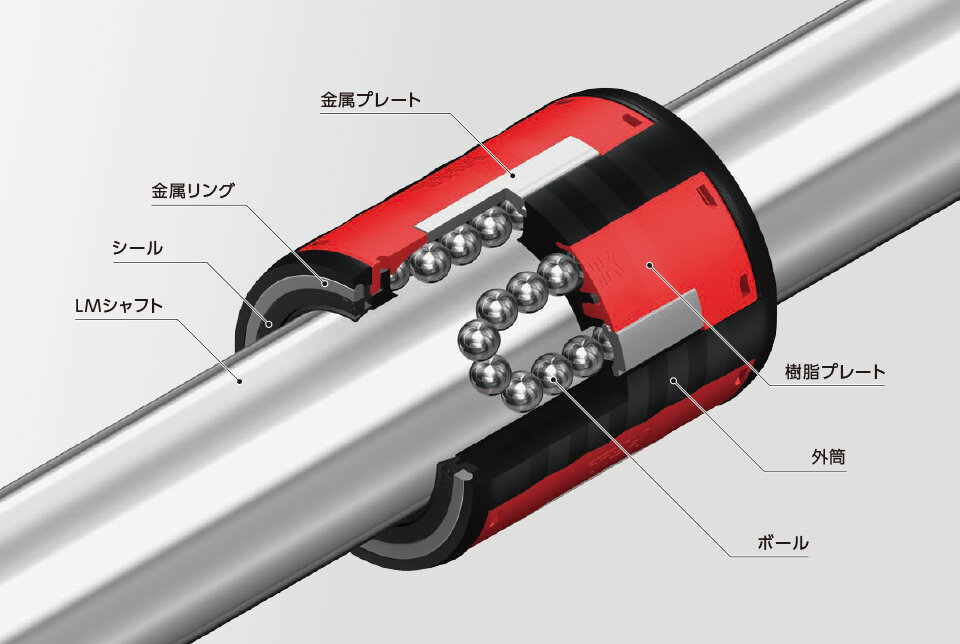

LMHB形はTHK独自設計の湾曲のある金属プレートのバネ効果により、ボールとLMシャフト間のスキマを限りなく少なくし、スム-ズかつ静かな動きを実現しました。

LMHB形は、ISO 10285 Series 1に準じており、装置のコンパクトな設計が可能です。
