リニアブッシュ LMケースユニット ケース付き SH形
LMケースユニットSC形より小型軽量化されたアルミケースに標準形リニアブッシュを組込んだケースユニットです。SC形に比べコンパクトな設計が可能となります。取付方向も自在性があり、またケース上面に対し2条の負荷ボール条列が負荷するように設計されていますので寿命性能を向上できます。
基本定格荷重 N ： 基本動定格荷重 88.2～863 ／ 基本静定格荷重 108～1370
シャフト径 :
3,4,5,6,8,10,12,13,16,20
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- フエルトシール FLM形
潤滑
- 潤滑
防錆
- 材質、表面処理
- 防塵
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

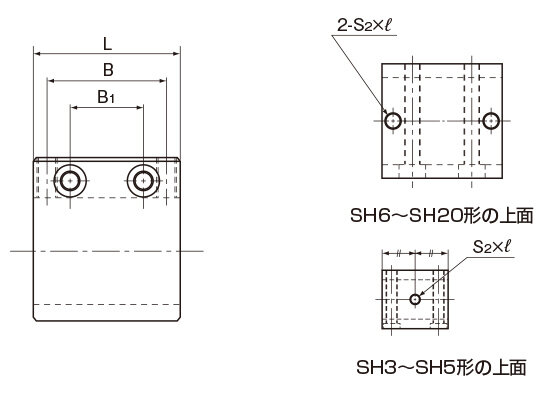

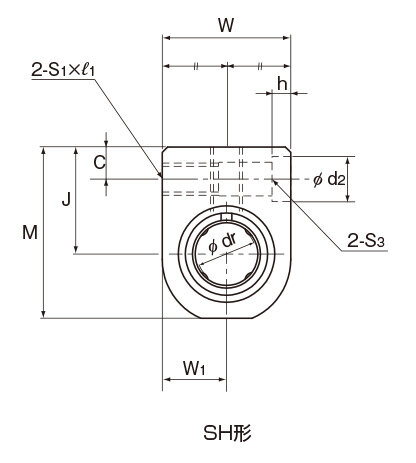

寸法図・寸法表
寸法表に関する注意事項
-
注） 合成樹脂のリテーナが組込まれているため、80℃をこえる場合の使用は避けてください。
ご指定により耐食性に優れたステンレス鋼製リニアブッシュLM-MG形も組込めます。
| 組合わせリニアブッシュ | 呼び形番例 | |
|---|---|---|
| 両シール付き | SH 13UU | 標準在庫品 |
| シールなし | SH 13 | 受注生産品 |
| ステンレス鋼両シール付き | SH 13MUU | 受注生産品 |
