リニアブッシュ LMケースユニット ケース付き SL形
アルミケースに標準形リニアブッシュを2個組込んだケースユニットです。
基本定格荷重 N ： 基本動定格荷重 324～2490 ／ 基本静定格荷重 529～5490
シャフト径 :
6,8,10,12,13,16,20,25,30
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- フエルトシール FLM形
潤滑
- 潤滑
防錆
- 材質、表面処理
- 防塵
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

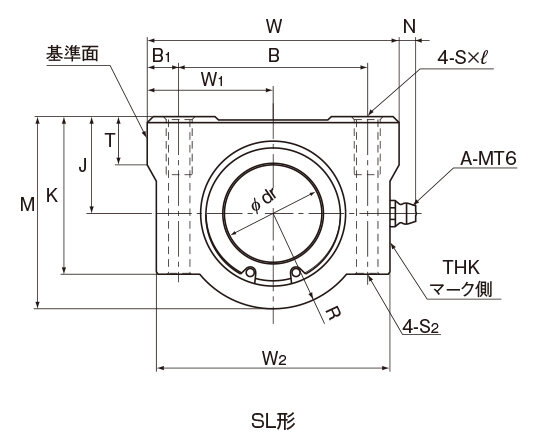

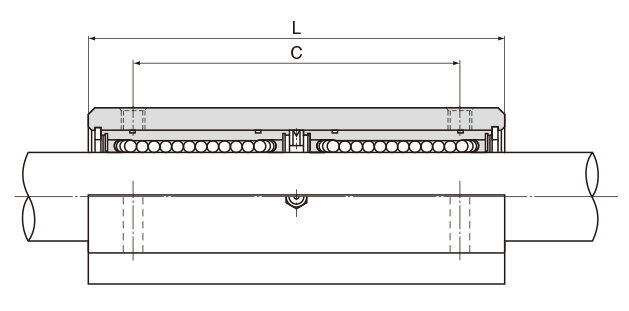

寸法図・寸法表
寸法表に関する注意事項
-
注） 合成樹脂のリテーナが組込まれているため、80℃をこえる場合の使用は避けてください。
ご指定により耐食性に優れたステンレス鋼製リニアブッシュLM-MG形も組込めます。
組合わせリニアブッシュによる呼び形番例
| 組合わせリニアブッシュ | 呼び形番例 | |
|---|---|---|
| 両シール付き | SL 13UU | 標準在庫品 |
| シールなし | SL 13 | 受注生産品 |
| ステンレス鋼両シール付き | SL 13MUU | 受注生産品 |
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| SL 6UU |  |  |  |  |  |
| SL 8UU | | | |||
| SL 10UU | | | |||
| SL 12UU | | | |||
| SL 13UU | | | |||
| SL 16UU | | | |||
| SL 20UU | | | |||
| SL 25UU | | | |||
| SL 30UU | | |
*印はゲスト会員はご利用いただけません。
