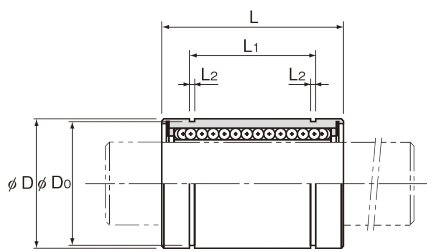

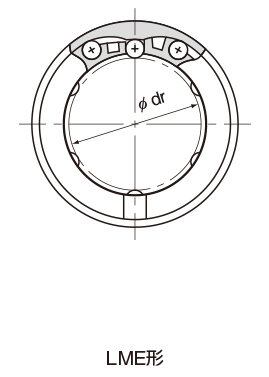

リニアブッシュフランジなし LME形／LME-AJ形／LME-OP形

欧州で一般的に使用されている寸法シリーズです。

基本定格荷重 N ：基本動定格荷重 206～7350 ／基本静定格荷重 265～16000
シャフト径 : 5,8,12,16,20,25,30,40,50,60,80

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

表示結果

注）　LME60形以下のリニアブッシュは、合成樹脂のリテーナが組込まれているため、80℃をこえる場合の使用は避けてください。使用温度が80℃をこえるときは、金属製リテーナを組込んだものを、呼び形番末尾にAの記号をつけてご指定ください。

シール付きが必要な場合はご指示ください。(ただし、シールの耐熱温度は80℃とします。)

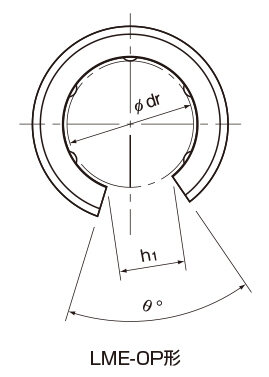

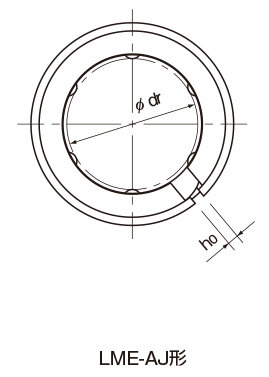

すきま調整形(-AJ)と開放形(-OP)の内接円径と外径の精度および偏心は、分割前の値を示します。
注）　金属製リテーナの場合は、下記のリニアブッシュ形状となります。
リニアブッシュの1軸1個ではモーメント負荷を避け、1軸2個以上使用し、各ブッシュの取付間距離は大きくとるようにしてください。
油穴が必要な場合は、形番の最後に記号OHをつけることによりご指定が可能です。
詳細についてはTHKにお問い合わせください。
