リニアブッシュ 小判フランジ（標準タイプ/ロングタイプ） LMH形
LMF形のフランジを2箇所平取りしたタイプ。角フランジ形に比べ芯高さが低く済み、コンパクトな設計が可能となります。ボール条列は、平取りからの荷重に対し2条列で負荷するように組込まれています。
基本定格荷重 N ： 基本動定格荷重 206～1570 ／ 基本静定格荷重 265～2750
シャフト径 :
6,8,10,12,13,16,20,25,30
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
潤滑
- 潤滑
防錆
- 材質、表面処理
- 防塵
表示結果
- 詳細情報
- オプション対応
詳細情報

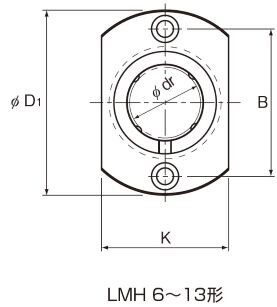

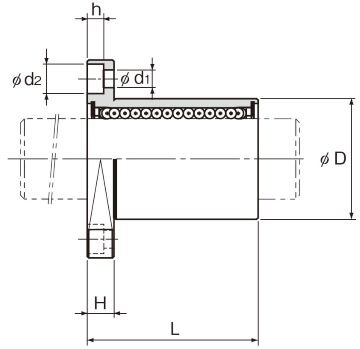

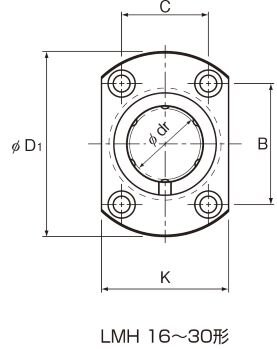

寸法図・寸法表
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 標準形 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| LMH 6 |  |  |  |  |  |
| LMH 8S | | | |||
| LMH 8 | | | |||
| LMH 10 | | | |||
| LMH 12 | | | |||
| LMH 13 | | | |||
| LMH 16 | | | |||
| LMH 20 | | | |||
| LMH 25 | | | |||
| LMH 30 | | |
*印はゲスト会員はご利用いただけません。
