精密リニアパック ER形 ER形
ER形は、ステンレス鋼板を精密成形し、熱処理したあとで研削仕上げされたスライドユニットです。
アウタレールとインナのV溝間を、ボールが転がり運動してスライドする構造で、そのボールがインナに取付けられているボールケースの中を循環し、無限直線運動を行う極薄軽量タイプのユニットです。磁気ディスク装置、電子機器、半導体製造装置、医療機器、測定機器、プロッタ装置、複写機など広範囲に使用されています。
基本定格荷重(kN)：基本動定格荷重 54.9〜215 ／ 基本静定格荷重 72.5〜315
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
- 寸法図・寸法表
詳細情報

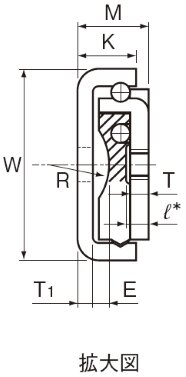

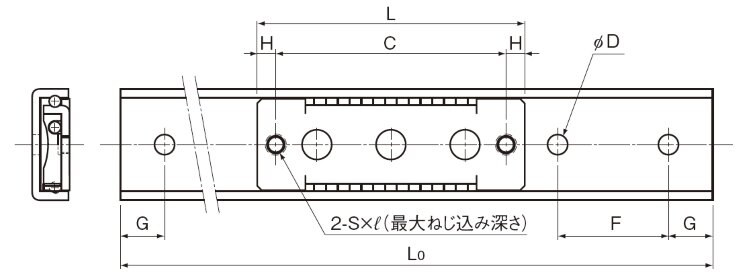

寸法図・寸法表
寸法表に関する注意事項
- ※最大ねじ込み深さlを超えないようにねじの長さを設定してください。
- 注）ER513形およびER616形のアウタレールを固定するねじは、精密機器用十字穴付きなべ小ねじ(0番小ねじ)、ER920形およびER1025形のアウタレールを固定するねじは、十字穴付きなべ小ねじを使用してください。
| 呼び形番 | 種類 | ねじの呼び×ピッチ |
|---|---|---|
| ER 513 | 0番なべ小ねじ (1種) |
M2×0.4 |
| ER 616 | M2.6×0.45 | |
| ER 920 | 十字穴付き なべ小ねじ |
M3×0.5 |
| ER 1025 | M4×0.7 |
※１日本写真機工業会団体規格 JCIS 10-70精密機器用十字穴付き小ねじ(0番小ねじ)
※２十字穴付きなべ小ねじ JIS B 1111

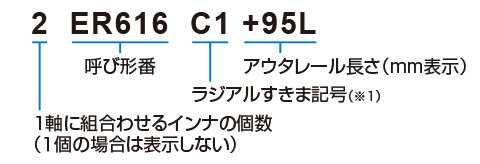

呼び形番の構成例
(※1) 各形番の詳細情報「ラジアルすきま」参照
