取付け

ハウジング口元面取りについて

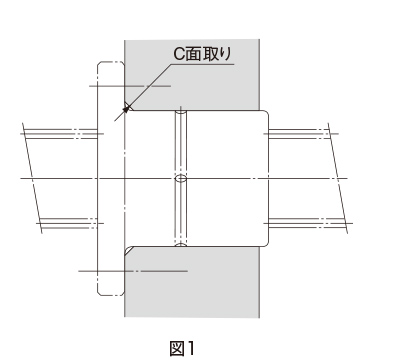

スプラインナットのフランジ付け根部分は強度を増すため、すみがR形状となっています。このためハウジング内径の口元部に面取りを設けてください。

表1　 ハウジング口元面取り
単位：mm
呼び形番 口元の面取り
C
（最小）
DPM
12 2
15
17
20
25 2.5
30
35 3
40
45
50
