ホイールガイドの組付け

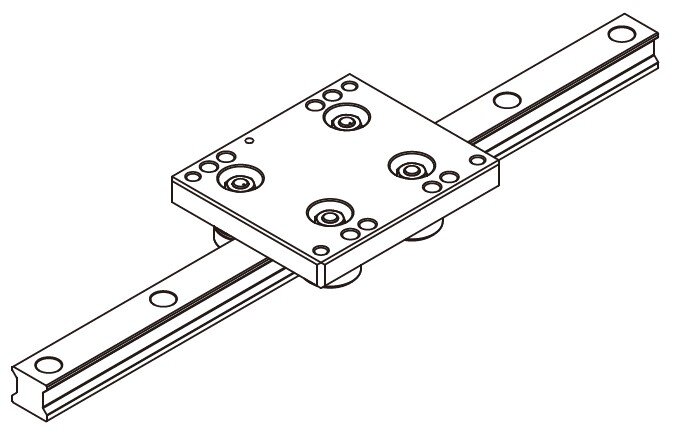

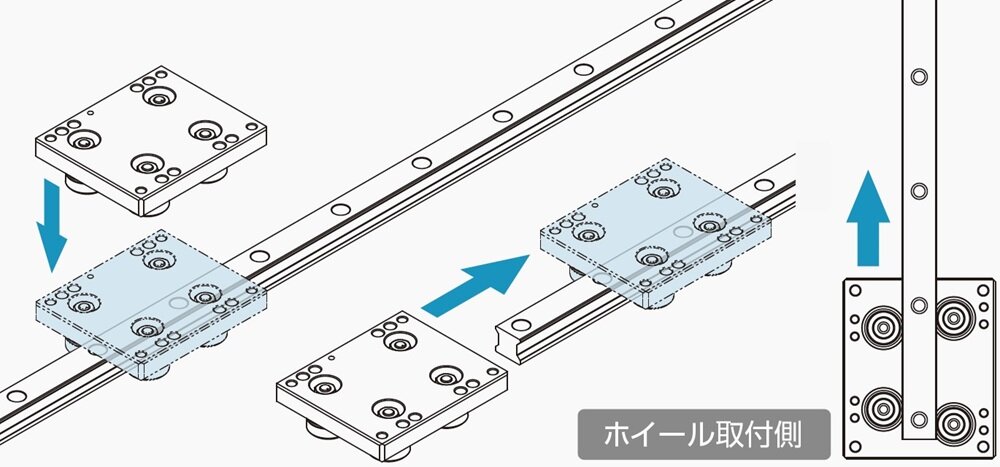

• ①キャリッジをレールに挿入します。

注）レール上面からキャリッジを挿入する際は、キャリッジプレートの偏心ホイール側六角ナットを緩める必要があります。

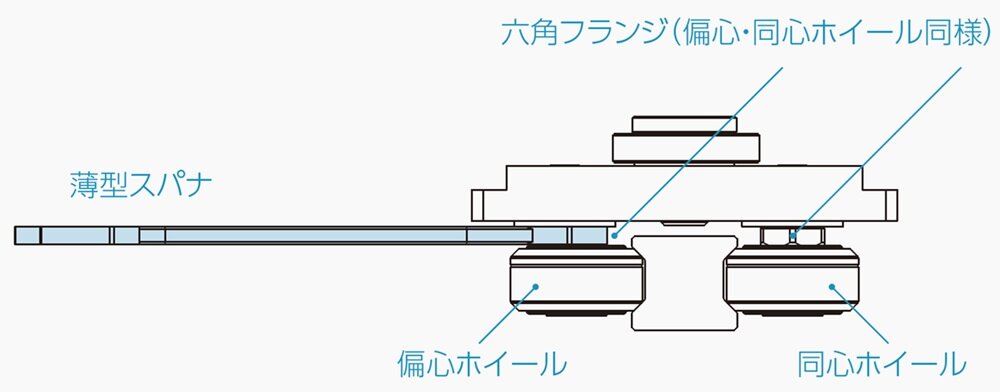

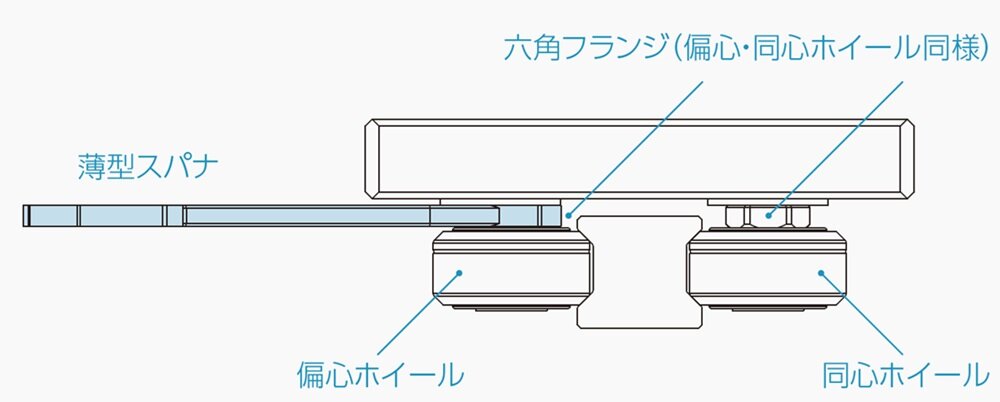

• ②偏心ホイールとキャリッジプレートのすきまに下表の薄型スパナを差込みます。

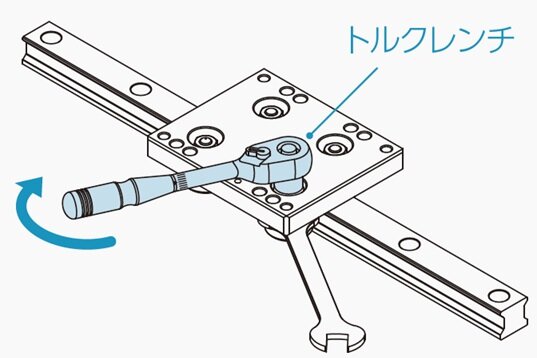

• ③キャリッジプレートの六角ナットを締めるには下表のトルクレンチを用います。

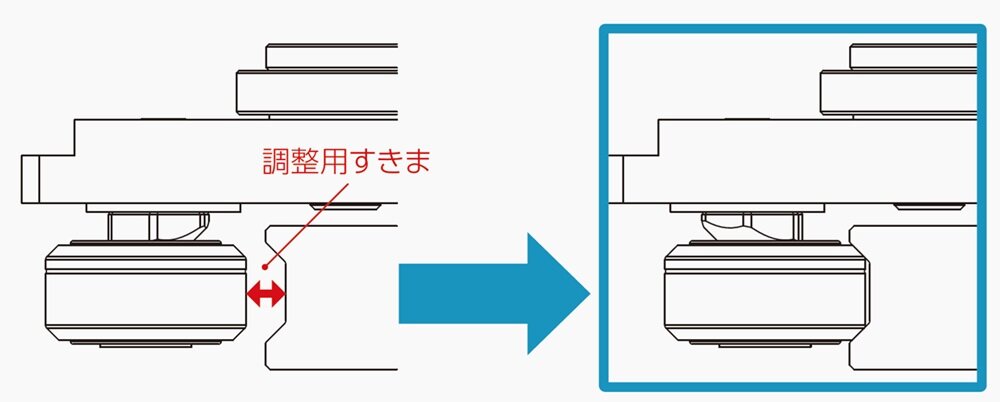

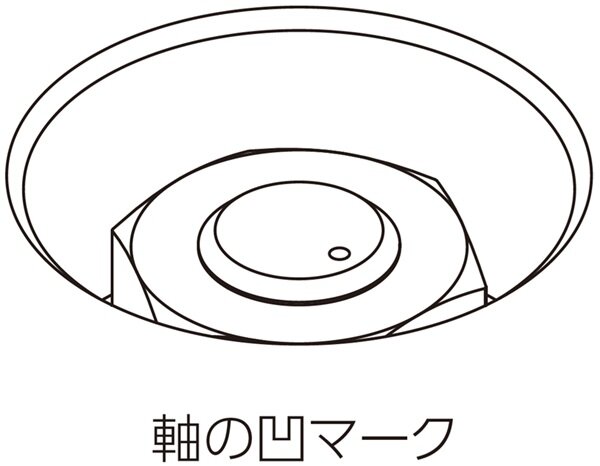

• ④レールと偏心ホイールのすきまを調整します。

• 組付完了です。必要に応じて、すきま調整を行うことで長期間安定した動作が可能です。

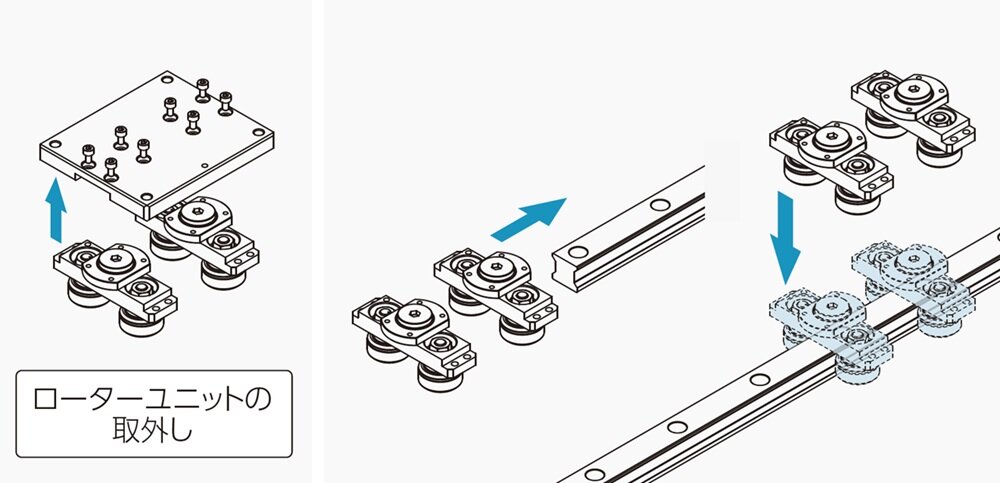

• ①キャリッジからローターユニットを取外してレールに挿入します。

注）レール上面からローターユニットを挿入する際は、ローターユニットの偏心ホイール側六角ナットを緩める必要があります。

• ②偏心ホイールとローターユニットのすきまに下表の薄型スパナを差込みます。

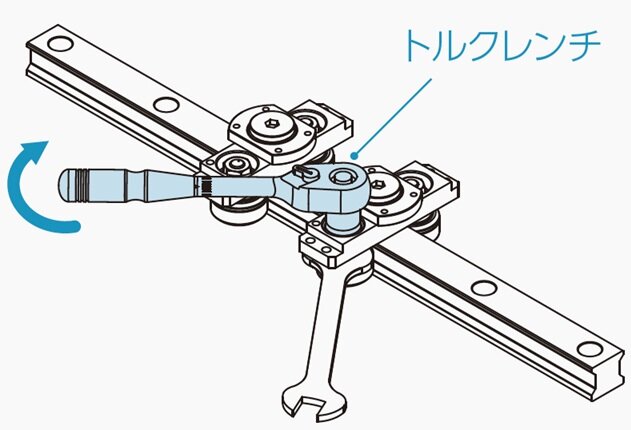

• ③ローターユニットの六角ナットを締めるには下表のトルクレンチを用います。

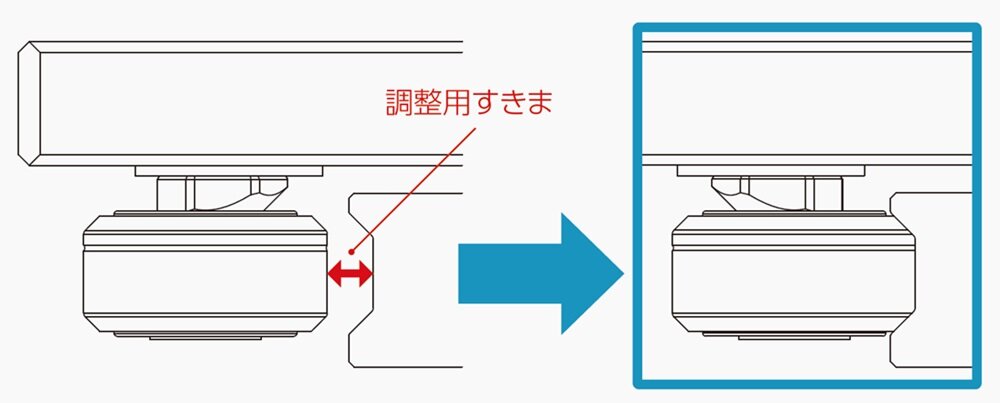

• ④レールと偏心ホイールのすきまを調整します。

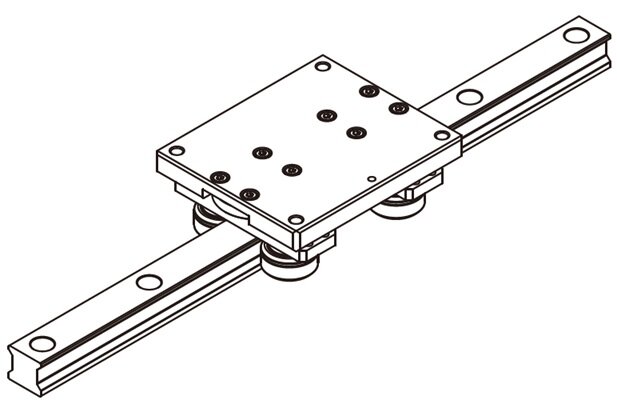

• キャリッジプレートを組付けて完了です。
