チェンジナット DCMA形 DCMA形
直線運動を回転運動に回転運動を直線運動に効率70%で容易に転換することができます。
リードが大きいため低速回転で早送り機構をつくるのに最適です。
動的許容推力F（N）：2300〜28500
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
- 寸法図・寸法表
詳細情報

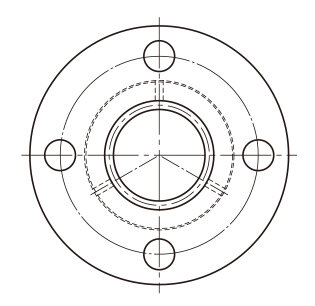

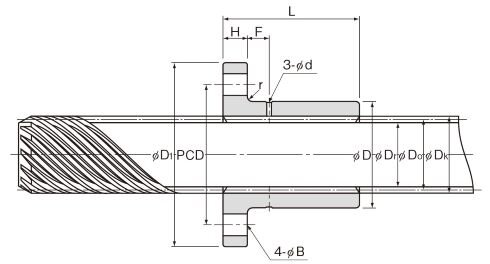

寸法図・寸法表
寸法表に関する注意事項
- 注1) チェンジナット(DCMB8T形、DCMB12T形は除く)とスクリュー軸の呼び形番に付くT記号は転造を表します。それぞれ単体でのご購入が可能で、その場合は呼び形番の構成例をご参照ください。なお、チェンジナットとスクリュー軸をセットでご発注になる場合は、形番構成の末尾にのみT記号をご指示ください(→下記の呼び形番の構成例を参照)。
- 注2) ミニチュアチェンジナットDCMB8T形、DCMB12T形の材料は含油プラスチックを使用しています。（外径の寸法許容 差は特殊となります。）
- 注3) 動的許容トルク（T）、動的許容推力（F）は、スクリューの歯面の接触面が9.8N/mm2となるときの数値を示します。最大軸方向荷重（停止時、動作時にかかわらず）は動的許容推力以下とし、 表1 の安全係数を考慮して選定する必要があります。
- 注4) フランジの静的許容荷重(P)とは、右図のような負荷に対するフランジの強度を示します。
- ☆印: スクリュー軸は受注製作品です。
- ★印: スクリュー軸とチェンジナットは受注製作品のため、軸とナットとのセット販売のみとなります。

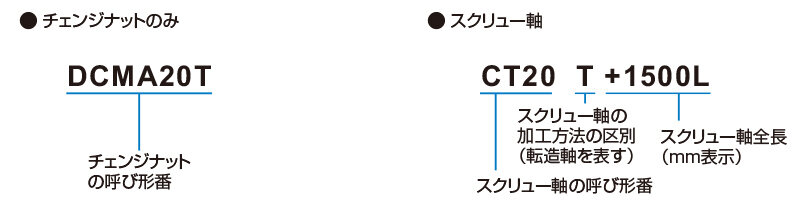

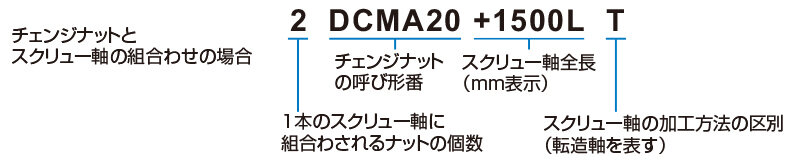

呼び形番の構成例
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| DCMA 15T |
 |
 |
 |
 |
|
| DCMA 17T |
|
|
|||
| DCMA 20T |
|
|
|||
| DCMA 25T |
|
|
|||
| DCMA 30T |
|
|
|||
| DCMA 35T |
|
|
|||
| DCMA 40 |
|
|
|||
| DCMA 45 |
|
|
|||
| DCMA 50 |
|
|
*印はゲスト会員はご利用いただけません。
