取付け

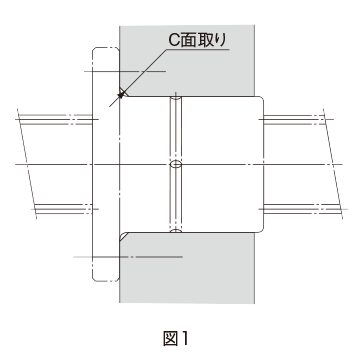

ハウジング口元面取りについて

チェンジナットのフランジ付け根部分は強度を増すため、すみがR形状となっています。このためハウジング内径の口元部に面取りを設けてください。

表1 ハウジング口元面取り
単位:mm
呼び形番 口元の面取り
C
(最小)
DCMA
DCMB
8 1.2
12 1.5
15 2
17
20
25 2.5
30
35 3
40
45
50
