取付け

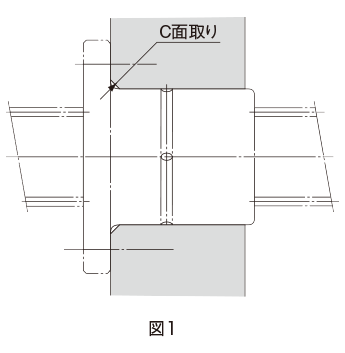

ハウジング口元面取りについて

スクリューナットのフランジ付け根部分は強度を増すため、すみがR形状となっています。このためハウジング内径の口元部に面取りを設けてください。

表1 ハウジング口元面取り
単位:mm
呼び形番 口元の面取り
C
(最小)
DCM
12 2
14
16
18
20
22 2.5
25
28
32
36 3
40
45
50

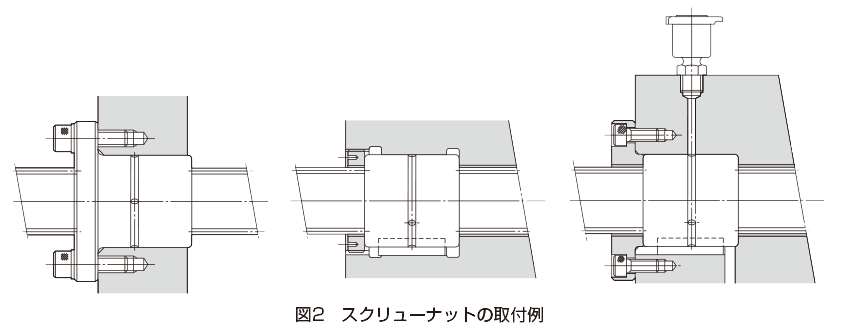

取付例

スクリューナットの取付例を図2に示します。軸方向の固定強度は十分にとってください。ハウジングの内径公差は、はめあいの項をご参照ください。
