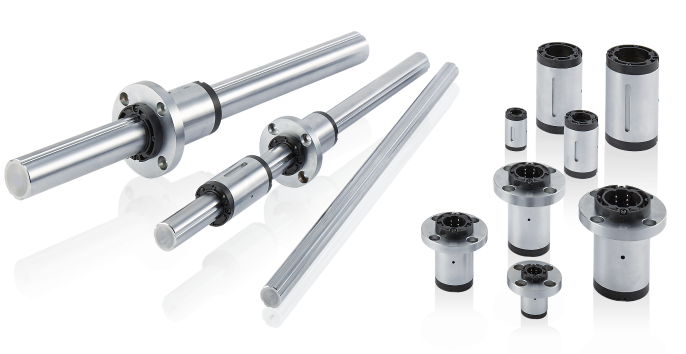

装置のコンパクト化・高速化を実現する
互換性ボールスプラインをセミオーダー化

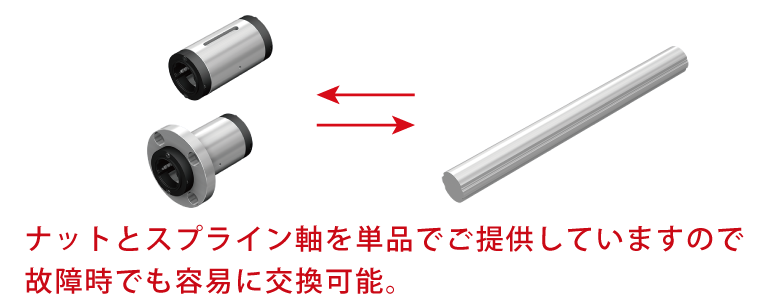

ナットとスプライン軸を個別で購入が可能となっている為、
お客様の予備品の削減・共通化を実現いたします。
またスプライン軸全長を1mm単位指定可能・軸加工形状の選択により
お客様のご要望に合わせた製品選定が可能です。
選べるセミオーダー

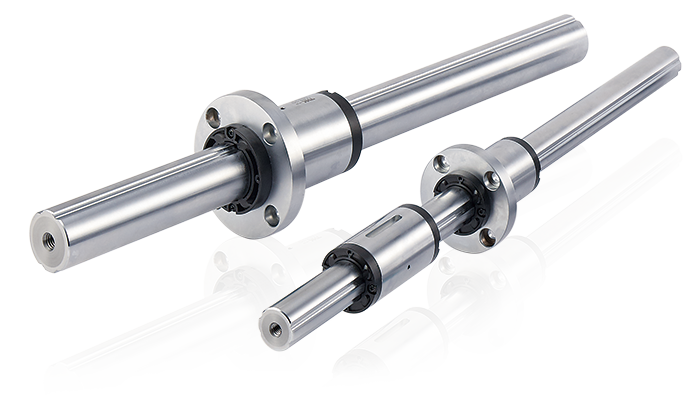

互換性ボールスプラインで予備品数の削減
設備のどこか一部でも停止すると多大な機会損失につながります。
早期に復旧させるためには、各設備ごとに多量の予備品を持つ必要があります。
互換性コンパクトボールスプラインは予備品の共通化ができ、お客様の予備品数削減を実現いたします。

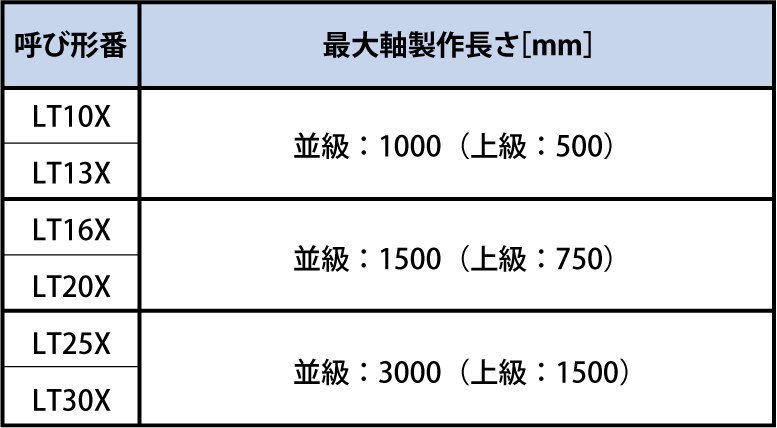

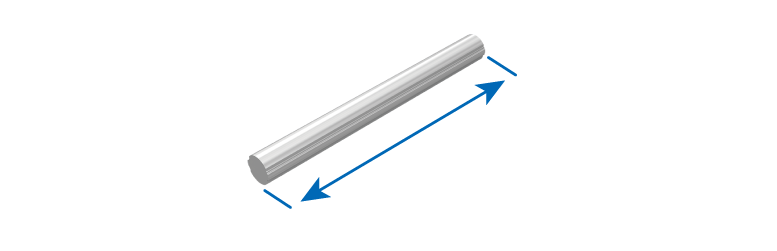

スプライン軸全長を1mm単位で指定可能

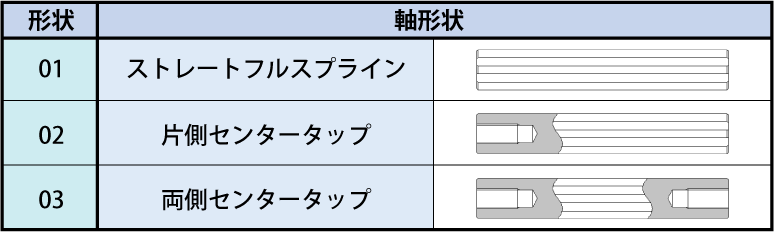

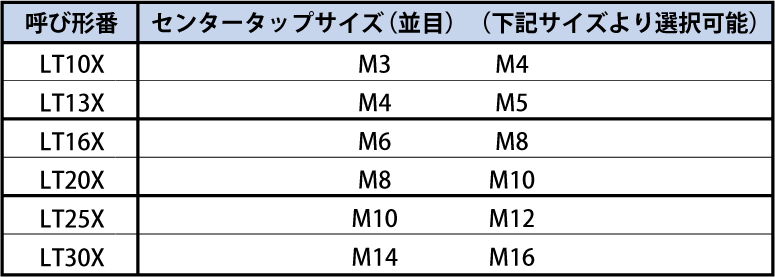

軸加工形状の選択
当社が推奨する3つの形状からお選びいただけます。
※特急納期対応や正確な納期の確認は、別途THK各支店にお問い合わせください。

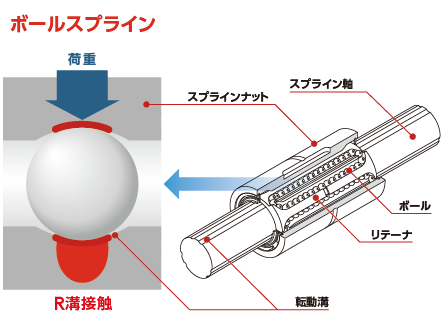

ボールスプラインとは
精密研削されたスプライン軸の転動溝をボールが転がることにより、ナットが滑らかな直線運動を行いながらトルク伝達もできる直線案内製品です。
ボールスプラインがもたらす３つの特長
-
1 高負荷容量・長寿命
-
2 軽量・コンパクト
-
3 直線&回転機構

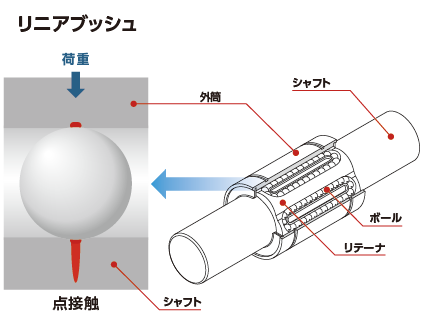

1高負荷容量・長寿命
リニアブッシュとは違い、ボールスプラインには転動溝があります。転動溝はボールに近似したR形状をしているため、受けられる荷重が大幅に上がり、高負荷容量・長寿命を実現します。リニアブッシュと比較すると許容荷重が13倍、寿命は約2200倍になります。

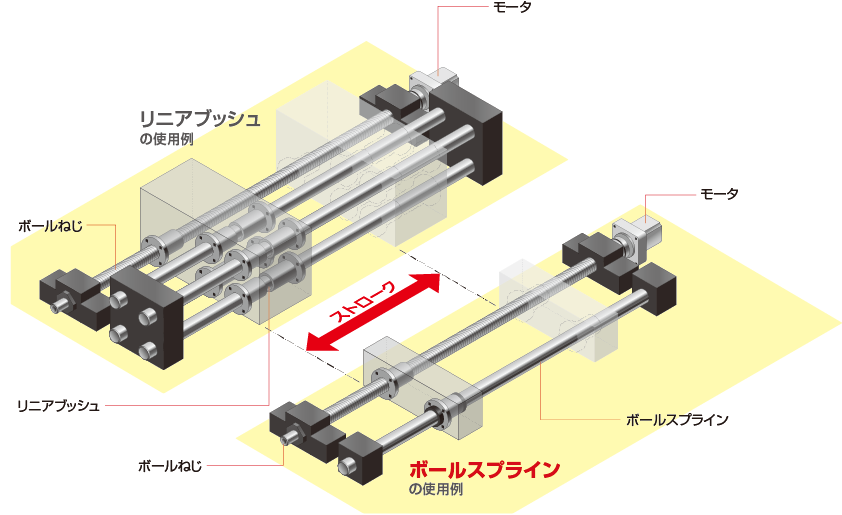

2軽量・コンパクト
ボールスプラインは1軸でトルクを受けることができるため、リニアブッシュの場合と比べると周辺関連部品が小さくなり、部品点数も減るため、基幹部の軽量化及びトータルコストダウンにつながります。

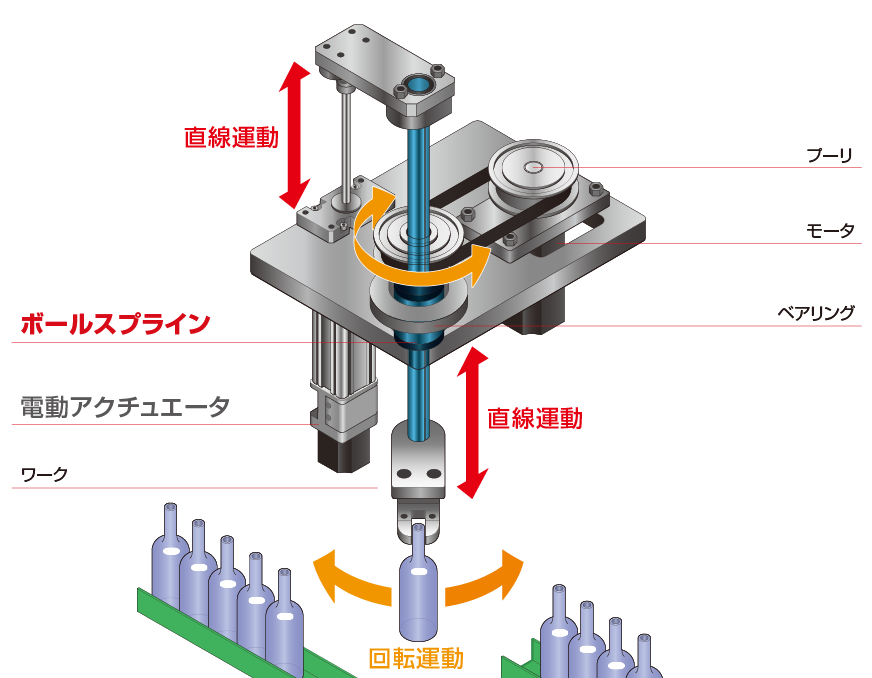

3直線&回転機構
ボールスプラインは1軸でトルク伝達ができるため、直線と回転の組合せ運動を実現することができます。
THKオンラインサービスで選定可能
THKオンラインサービスは無料でご利用いただける会員限定のサービスです。
お客様のトータルリードタイムの短縮や業務効率化をサポートする豊富なコンテンツをご提供することで、ものづくりに関する課題解決に貢献いたします。
最新情報の配信サービスや製品をブックマークする機能、複数の寸法図・寸法表を比較する機能、簡単な条件入力で最適な製品をご提案するツールでお客様の生産活動をサポートいたします。
また、製品の基礎知識から選定方法、メンテナンス方法まで幅広い技術的な情報をご提供しております。
