要素部品
現在稼働中の設備装置の更新やサイズ展開の際に、THK製品を加えることで設備装置の性能を向上できる可能性があります。

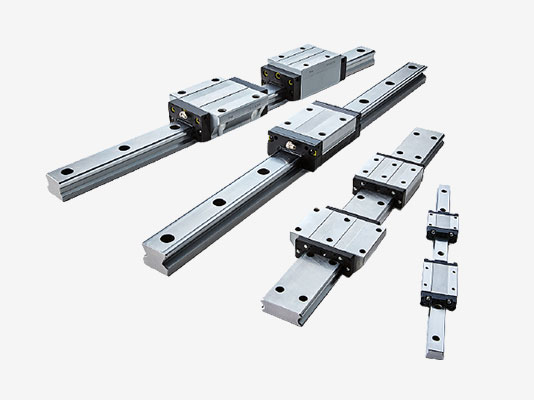

LMガイド
長期メンテナンスフリー／高精度な高速動作
LMガイドは世界で初めて直線運動部の転がり化を実用化した当社の主力製品です。機械の高精度化・高剛性化・省力化・高速化・長寿命化を実現します。
» 製品カタログをダウンロードする
» 製品詳細を見る
※サービスのご利用には
THKオンラインサービスへのご登録が必要です。
LMガイドのご提案例

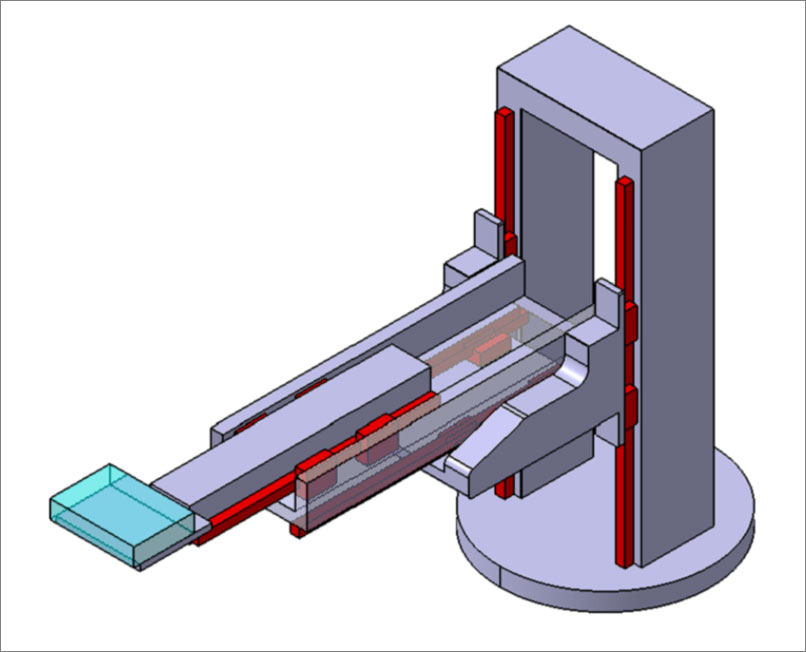

パレットチェンジャー
装置の動き
門型のZ軸フレームからX軸を伸び縮みさせることでパレットの搬入、搬出を自動で行う。
採用メリット
- ボールリテーナ入りのためメンテナンス回数を削減、高速動作で生産性を向上。
- 4方向等荷重形のため多段スライドで先端にパレットを負荷しても、高剛性でモーメントに強く高精度で安定した動きを実現。
導入先例
精密機器や食品などの工場における移載部、物流センターなど

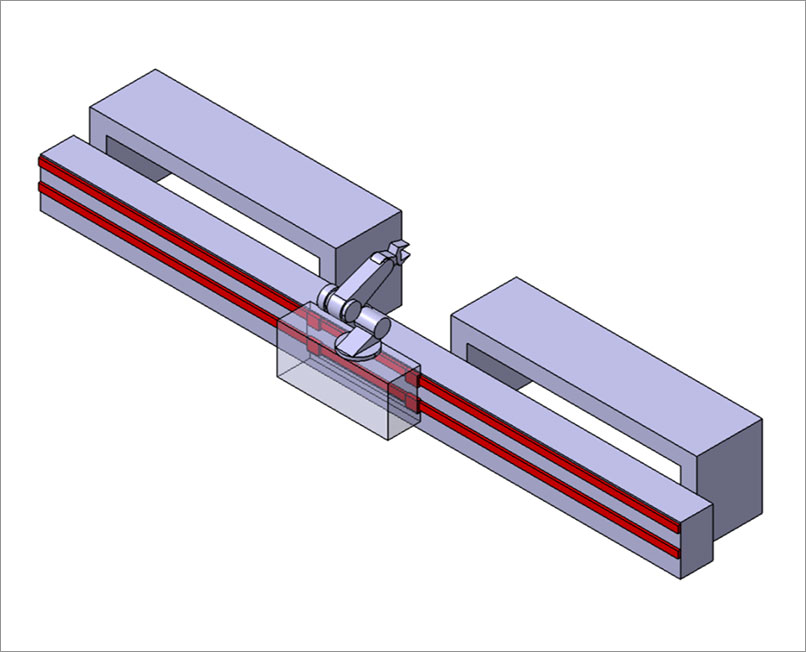

工程間搬送装置
装置の動き
LMガイドにとりつけたロボット台車が移動して工程間にまたがる作業を行う。
採用メリット
- 高速搬送かつ高精度停止が可能。
- LMブロック、LMレールの継ぎ互換性対応品を使用することで工程長さに応じた対応や、将来的な拡張に対応。
- ボールリテーナの採用で静音性が高まり、作業環境が向上。
導入先例
機械部品、食品、医療品などの製造工場の工程間、物流センターなど

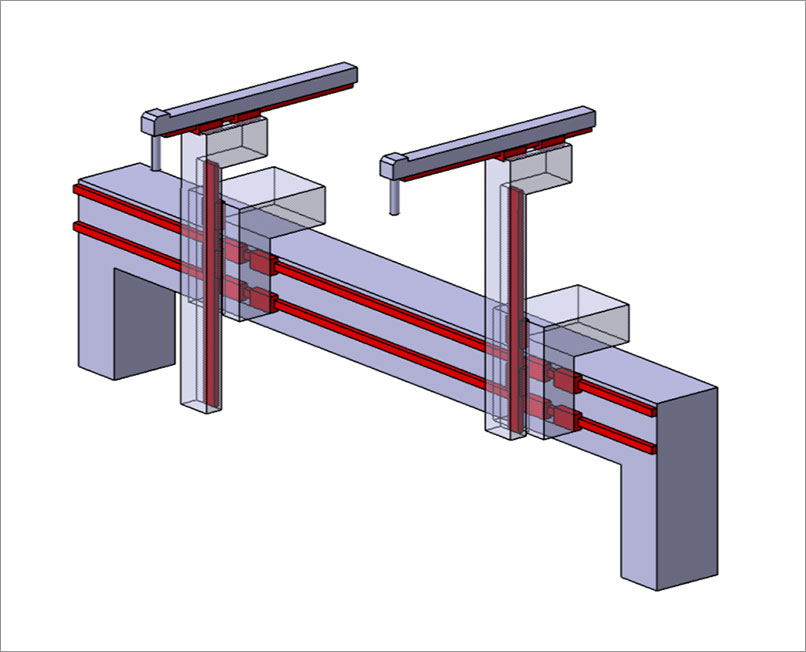

取出装置
装置の動き
同軸上でそれぞれX,Y,Z軸に高速移動し、先端のロボットハンドがワークのインサート・取出しを行う。
採用メリット
- 1軸で複数台に対応。
- ボールリテーナの採用で高速稼働が可能となり、サイクルタイムの短縮、長期メンテナンスフリーを実現。
導入先例
縦型成形機のインサート・取出など

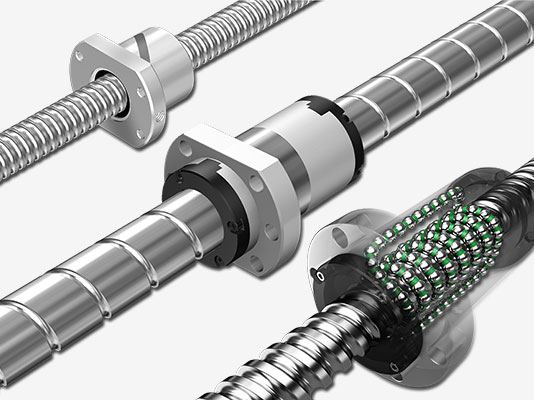

ボールねじ
駆動モータの省電力化にも最適
ねじ軸とナット間でボールが転がり運動をするため高い効率が得られる送りねじです。従来のすベりねじに比ベ駆動トルクが1/3以下になり、駆動モータの省電力化にも最適です。
» 製品カタログをダウンロードする
» 製品詳細を見る
※サービスのご利用には
THKオンラインサービスへのご登録が必要です。
ボールねじのご提案例
精密取出機
装置の動き
X,Y軸に精密に移動し、チャックで微細な部品を掴み、再度移動し、ワークを取り出す。
採用メリット
- ワークの微細化、精密化に対応。
- X軸のボールリテーナ入りLMガイドアクチュエータと組み合わせることで設計時間の短縮を実現。
導入先例
半導体、電子精密部品、小型部品などの加工機、成型機など

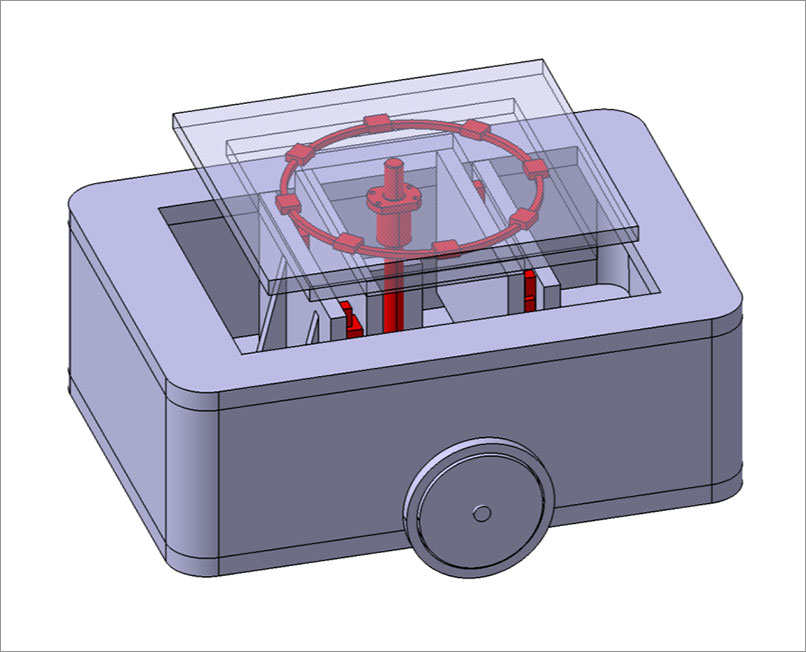

資材搬送用AGV
装置の動き
資材を搭載して目的地へ移動する。搬入・搬出環境に合わせて搭載物を昇降・旋回する。
採用メリット
- 昇降部の電動化により制御を簡易化。
導入先例
機械部品、食品、医療品などの製造工場の工程間、物流センターなど

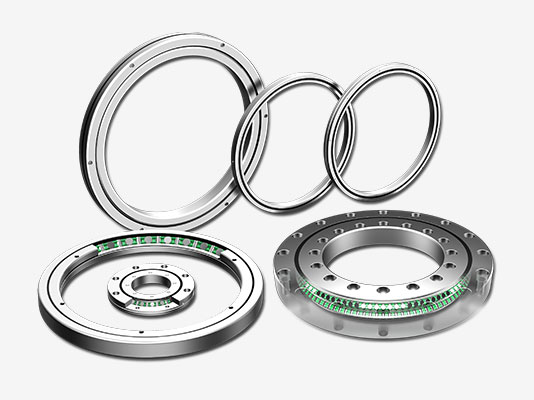

クロスローラーリング/複列アンギュラリング
高速、高剛性、軽量などニーズに合わせたラインナップ
複合加工機の回転テーブルや、多関節ロボットの関節部など用途に適した性能の旋回軸受をラインナップしています。
» 製品カタログをダウンロードする
» 製品詳細を見る
※サービスのご利用には
THKオンラインサービスへのご登録が必要です。
クロスローラーリング/複列アンギュラリングのご提案例

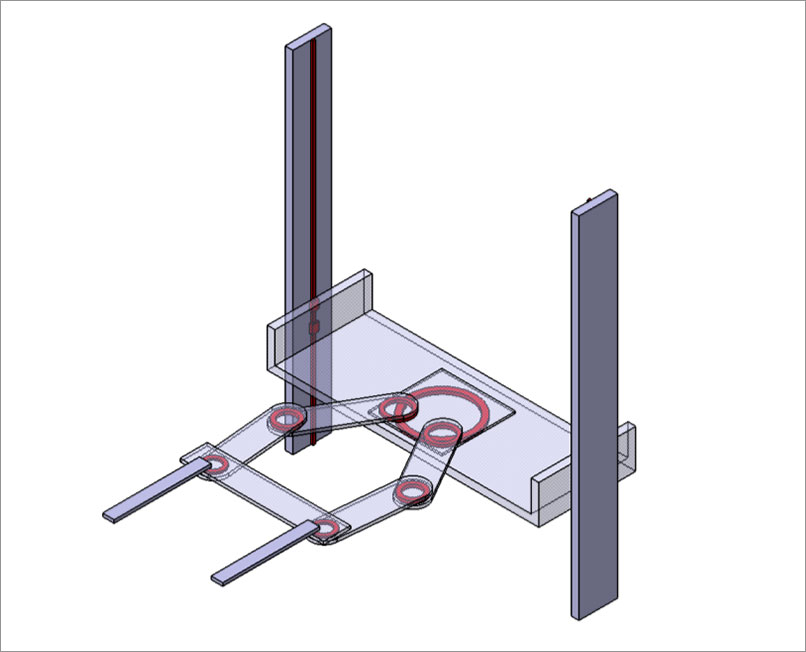

液晶搬送装置
装置の動き
リンク機構を用いた腕部をワークまで伸ばし、自身を旋回させることでワークを搬送する。
採用メリット
- オーバーハングによる大きなモーメントに対応する高剛性でワークを安定して搬送。
- クリーンルーム用高負荷用グリースでクリーン要求に対応。
導入先例
液晶、ガラス板、ウエハなどの搬送工程

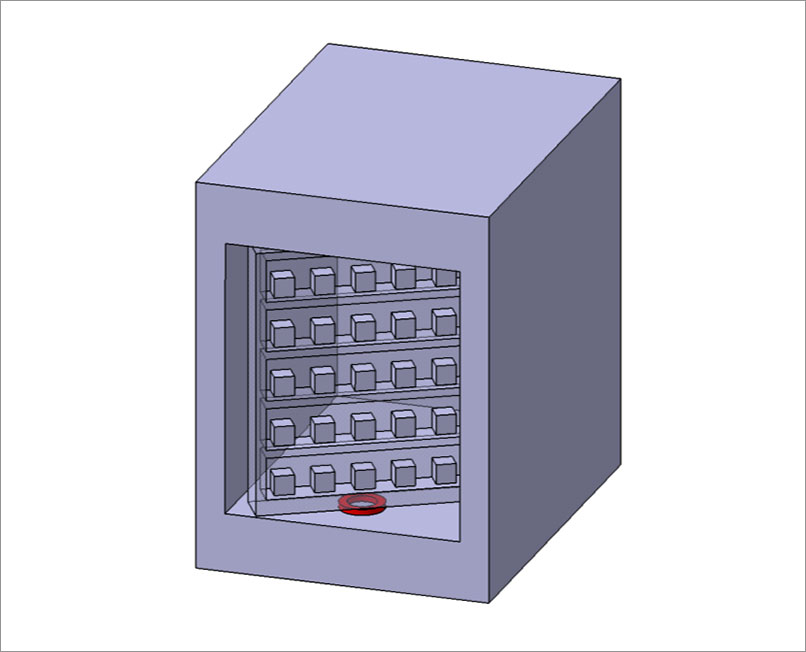

ワークツールチェンジャー
装置の動き
中央に両面式の収納棚が回転し、多関節ロボット等でワークツールを取り出す。
採用メリット
- 両面式の収納棚で収納力を倍増。
- 荷重に対して安定した回転で滑らかに動作。
導入先例
機械製造工場など
その他の要素部品

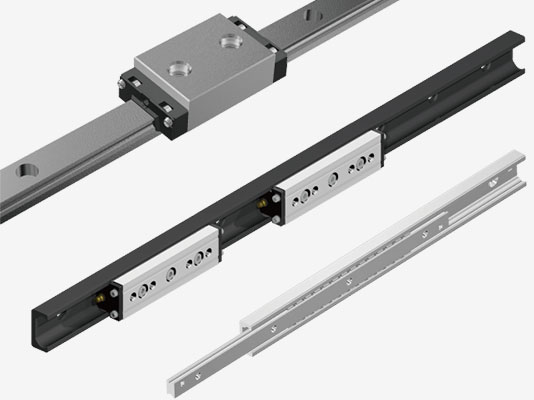

高負荷、高耐久を実現。取付誤差吸収に優れたユーティリティスライド
ユーティリティスライドは、LMガイドと同じ素材を用いて引き抜き工程で成形し、研削レス仕上げとしたスライド機構です。転動面は熱処理により表面硬度を高めています。既存のスライドレールに比べて高負荷・高耐久を実現し、許容荷重の向上や長寿命化に優れています。
» 製品カタログをダウンロードする
» 製品詳細を見る
※サービスのご利用には
THKオンラインサービスへのご登録が必要です。
ユーティリティスライドのご提案例

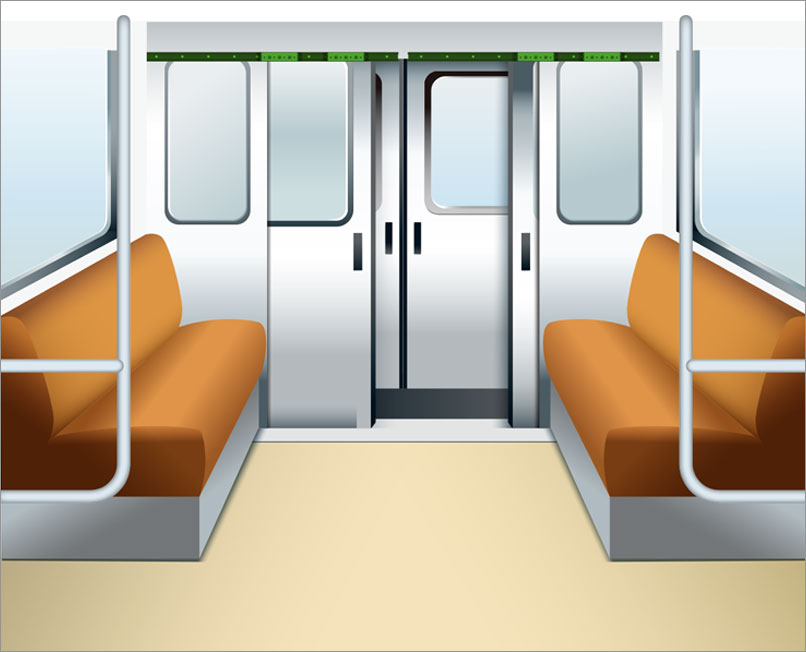

鉄道ドア開閉部
装置の動き
ドアを上部で案内し、開閉する。
採用メリット
- 取付面の精度が低くても、自動調心機能により誤差を吸収しスムーズなスライドが可能。
導入先例
鉄道などのモビリティドア部

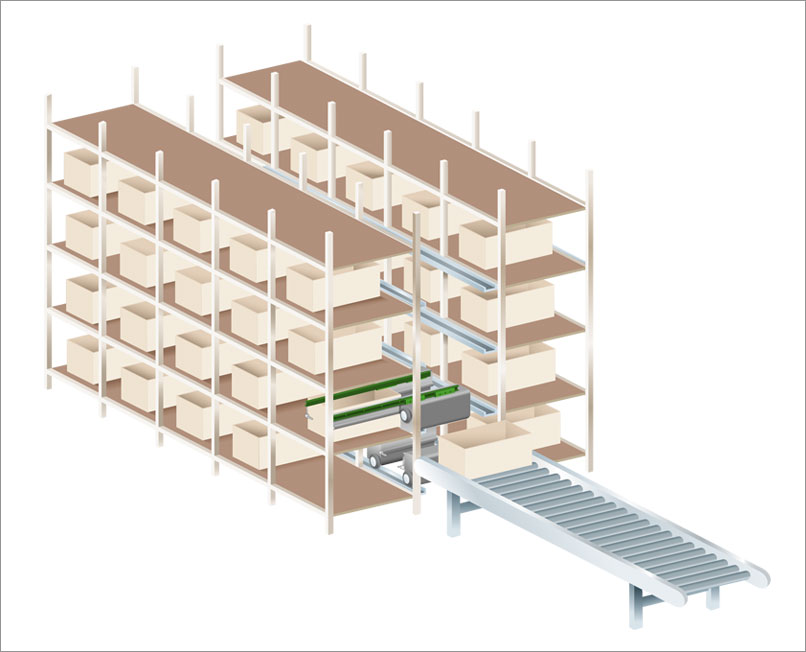

物流自動倉庫の台車アーム
装置の動き
台車の取り出しアームの案内部でスライドし、ラックからコンテナを出し入れする。
採用メリット
- 自動調心機能により、熟練した作業者でなくても調整が簡単で、組立作業時間の短縮が可能。
導入先例
自動倉庫のコンテナ取り出し機器など

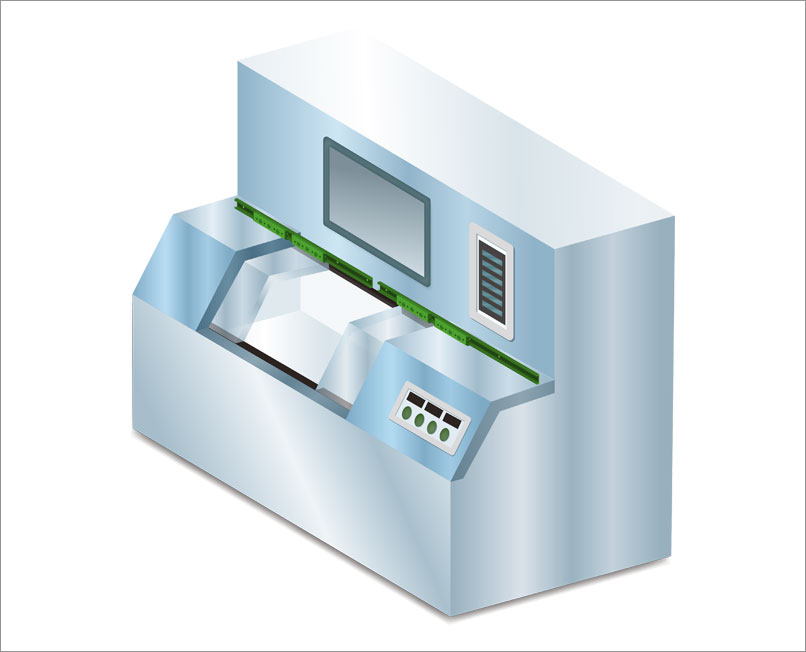

工作機械開閉部
装置の動き
加工機の開閉ドア部に使用し、開閉の案内をする。
採用メリット
- 新規開発のスクレーパにより防塵性に優れ、メンテナンスが容易。
導入先例
マシニングセンタ等の加工機開閉部
