Szybkoobrotowe łożyska wałeczkowe typ RT do wielofunkcyjnych obrabiarek
Ilustracja 1. Pierścień rolkowy o dużej prędkości RT
Wraz z modelem RT szybkobieżnego łożyska wałeczkowego firma THK wprowadza na rynek nowe łożysko obrotowe przeznaczone do nowoczesnych obrabiarek, zapewniające prędkości obrotowe do 1 290 min⁻¹ przy minimalnym wydzielaniu ciepła.
Podobnie jak w przypadku łożysk krzyżowych wałeczkowych, w nowym łożysku jako elementy toczne zastosowano wałeczki, co pozwala uzyskać wysoką sztywność. Zaprojektowane specjalnie z myślą o pracy z dużą prędkością, łożysko to posiada dwa rzędy wałeczków osiowych i jeden rząd wałeczków promieniowych. Wszystkie wałeczki mają kąt styku wynoszący 90°, co pomaga ograniczyć skutki wzrostu napięcia wstępnego wywołanego temperaturą. Ponadto wałeczki rozmieszczone promieniowo nie wykazują poślizgu różnicowego. Chociaż poślizg różnicowy występuje w osiowych rzędach wałeczków, zwiększone napięcie wstępne ma jedynie minimalny wpływ na ich działanie.
Dzięki tej konstrukcji model RT osiąga wartość Dpw × N wynoszącą 300 000 (średnica koła podziałowego wałeczków × dopuszczalna prędkość obrotowa), co umożliwia znacznie wyższe prędkości obrotowe niż w przypadku konwencjonalnych łożysk krzyżowych.

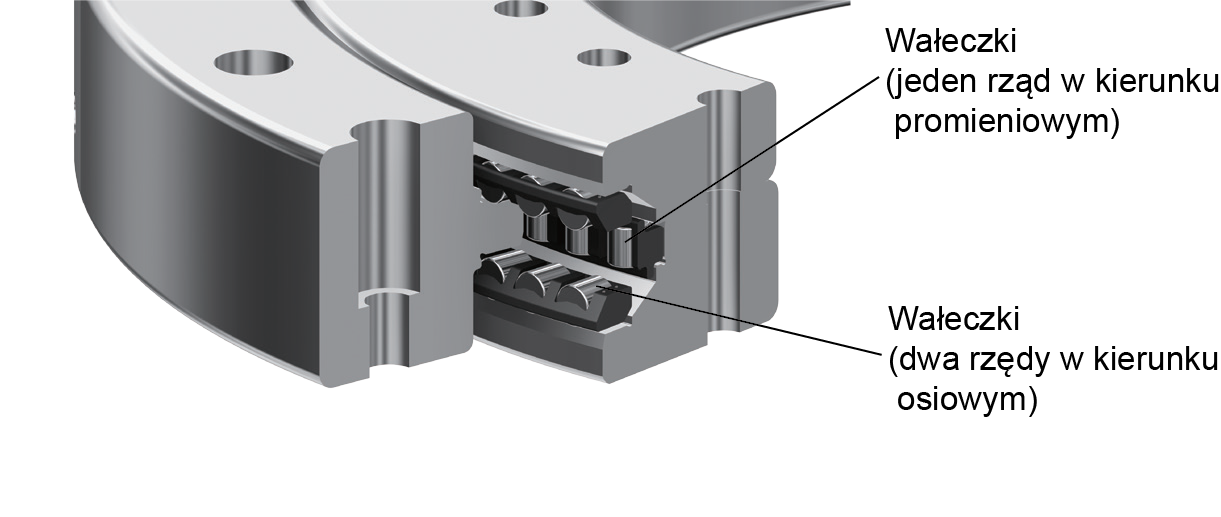

Ilustracja 2. Budowa wewnętrzna łożyska wałeczkowego RT
Aby ułatwić montaż w obudowie i na wale, łożysko posiada otwory montażowe zarówno w pierścieniu wewnętrznym, jak i zewnętrznym. Ponadto orientację powierzchni montażowej na pierścieniu wewnętrznym można dobrać indywidualnie, dostosowując ją do wymagań montażowych i wybranego modelu.
Ilustracja 3. Przykłady montażu
Nowe łożysko wałeczkowe do zastosowań wysokoprędkościowych model RT jest dostępny w czterech rozmiarach o średnicach wewnętrznych od 160 do 580 mm. Aby sprostać różnym wymaganiom zastosowań, firma THK oferuje cztery klasy dokładności, od standardowej dokładności bicia po ultraprecyzyjną.
