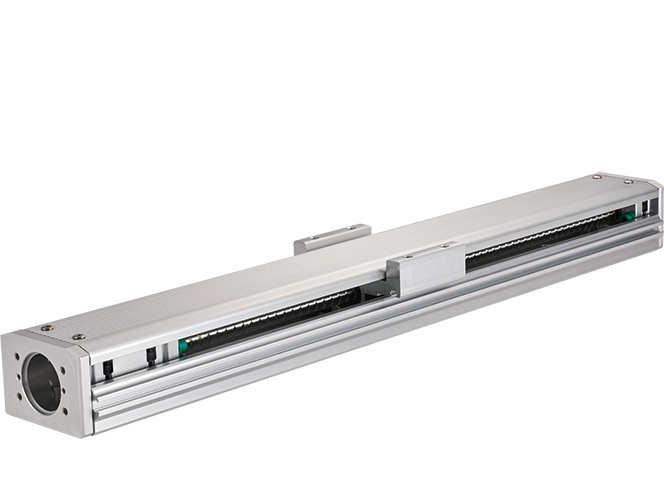

軽量シリーズアルミ合金製 ALK

アルミ合金製ボディによる軽量設計アクチュエータです。

製品取扱い上の注意事項

種類

特長タグをハイライトする

LMガイド部基本定格荷重(N)：基本動定格荷重 2380 ／基本静定格荷重 2970

LMガイド部基本定格荷重(N)：基本動定格荷重 4630 ／基本静定格荷重 6000

LMガイド部基本定格荷重(N)：基本動定格荷重 6920 ／基本静定格荷重 8430

LMガイド部基本定格荷重(N)：基本動定格荷重 13180 ／基本静定格荷重 17540

特長

構造と特長

装置のイメージに合わせたカラーバリエーション^※

使用用途に合わせて7色ご用意しております。

※
カラーバリエーションについてはTHKまでお問い合わせください。

特長① コンパクト・軽量構造

同じ定格出力のモータを使用する当社アクチュエータと比較した場合、ALK30とUS8Tの比較で、断面寸法は約35％のコンパクト化を実現しました。当社鉄ベース同等製品と比較した場合、最大49%※の軽量化を実現しました。

※
形番やストロークによって異なります。

特長② 用途に応じた各種モータを取付け可能

リーズナブルなステッピングモータと高性能なサーボモータを用途に応じて選択可能です。
ALKは各種モータが取り付けられるよう中間フランジを用意しております。お客様の使い慣れた制御でご使用可能です。

特長③ 寿命計算が可能

LMガイド、ボールねじは鋼材で構成されているため、使用条件に合わせてLMガイド、ボールねじの走行寿命が算出可能です。

使用例

電子部品組付け装置

加工・組立

ワークの移動部にALKを使用しています。アルミ合金製ボディ採用による軽量化により、タクトタイム短縮を実現しました。

ワークハンド

搬送

垂直多関節ロボットのハンド部にALKを使用しています。軽量化により下軸への負荷を減らすことで生産性が向上しました。

シリーズ一覧（ALK　モータ無し仕様）

形番	ボールねじリード［mm］	ストローク［mm］	想定モータ容量［W］	最大可搬質量^※1［kg］			各ストロークにおける最高速度^※2［mm/s］
				最大可搬質量^※1［kg］			ストローク［mm］
				水平	壁掛け	垂直	50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
ALK20	6	30～130	50	11	4	2	600
ALK26	6	60～210	50	27.5	12	4	500
ALK30	6	50～500	100	35	19	4	470 395
ALK30	10	50～500	100	24	13.5	4	790 650
ALK45	10	200～800	200	60.5	28	13.5	520 430
ALK45	20	200～800	200	34.5	20	8	1050 840

※1
最大可搬質量は、下記速度時および加減速度時の質量です。
速度：モータの定格回転数3000min^－1
加減速度：リード6mmは0.15G、リード10mm以上は0.3G
※2
最高速度はアクチュエータの許容速度によって制限される速度です。
