プレスシリーズ シリンダタイプ PCT

ボールねじを用いた、シリンダタイプの電動アクチュエータです。

  • サーボモータ対応
  • ステッピングモータ対応
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力50W
  • モータ定格出力100W
  • モータ定格出力200W
  • モータ直結
  • モータ折返し
PCT20
  • モータ定格出力50W
  • モータ直結

ボールねじ部 基本定格荷重(N):基本動定格荷重 1950 / 基本静定格荷重 3510

PCT20R
  • モータ定格出力50W
  • モータ折返し

ボールねじ部 基本定格荷重(N):基本動定格荷重 1950 / 基本静定格荷重 3510

PCT25
  • モータ定格出力100W
  • モータ定格出力200W
  • モータ直結

ボールねじ部 基本定格荷重(N) 基本動定格荷重 4910~6600 / 基本静定格荷重 9600~12300

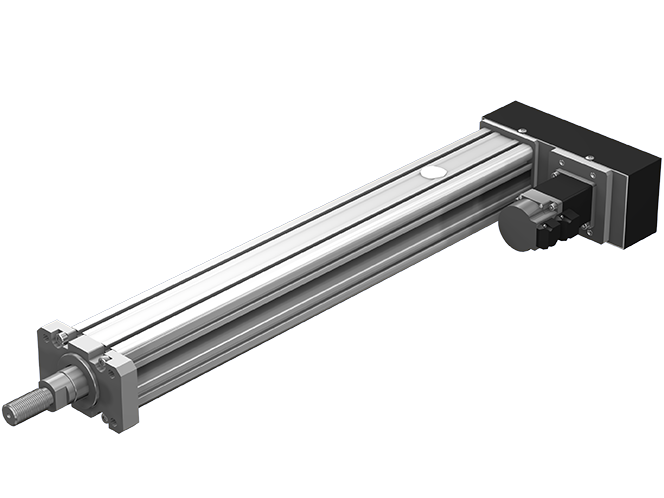

PCT25R
  • モータ定格出力100W
  • モータ定格出力200W
  • モータ折返し

ボールねじ部 基本定格荷重(N) 基本動定格荷重 4910~6600 / 基本静定格荷重 9600~12300

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録

特長① コンパクトで高剛性

アキシアル方向荷重の剛性に特化したことにより、小型の圧入、かしめ機などの用途に使用可能です。

PCT 構造

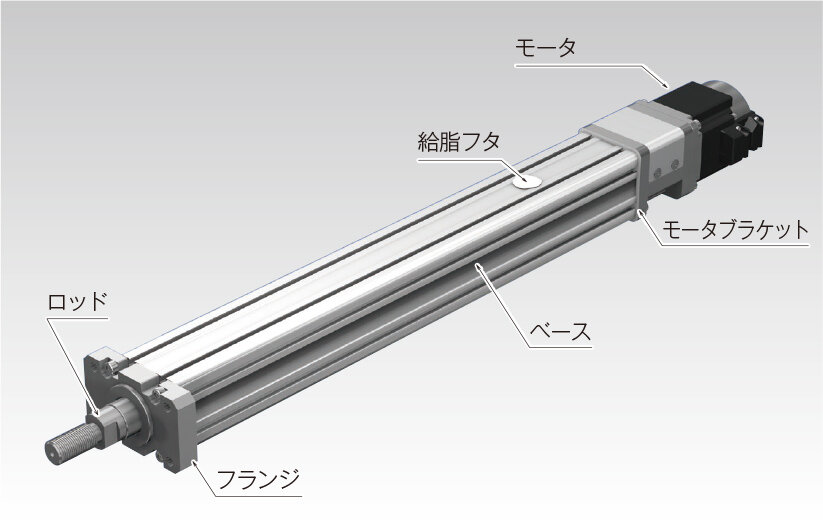

モータ直結タイプ
PCT 構造

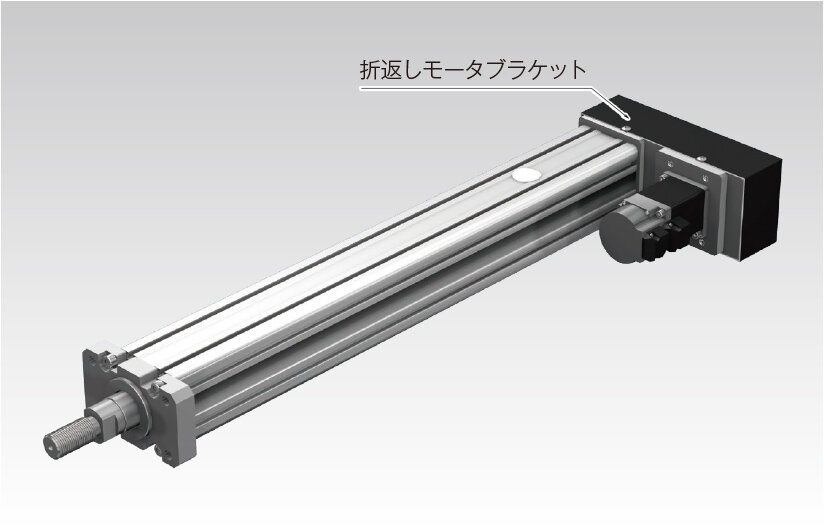

モータ折返しタイプ

特長② 豊富なバリエーション

ボールねじリードおよび、モータ容量の組合わせにより定格推力が約100~800Nの5種類のバリエーションからニーズに合わせた製品選択が可能です。

特長③ 電動化

エアシリンダから電動への置換えで高タクト化、高精度化、多点位置決めのメリットにより装置の生産性向上に貢献します。

特長④ 自由な装置設計

フランジでの取付けや本体部のTスロットを使用した取付けができるので、柔軟な取付姿勢に対応可能です。また、モータの取付けは直結または折返しから選択可能です。(ロッド部にラジアル荷重およびモーメント荷重が負荷される場合は別途、案内を設けてください。)

シリーズ一覧(PCT)

項目のリンクをコピー
項目をお気に入り登録
形番 モータ定格出力
[W]
定格推力[N] 最高速度[mm/s] 最大ストローク[mm] 発生推力※1[N]
100 250 500 1000 1500 2500
PCT20‒06N 50 133 300 200
130 402
PCT20R‒06N
PCT25‒06N 100 266 300
260 796
PCT25R‒06N
PCT25‒04N 400 200
400 1194
PCT25R‒04N
PCT25‒06N 200 536 300
500 1600
PCT25R‒06N
PCT25‒04N 804 200
800 2400
PCT25R‒04N

定格推力 / 瞬時最大推力

  • ※1

    定格推力以上瞬時最大推力以下の範囲で押付動作をされる場合はTHKまでお問い合わせください。

  • 注1)

    仕様に関する詳細は各形番ページをご覧ください。
