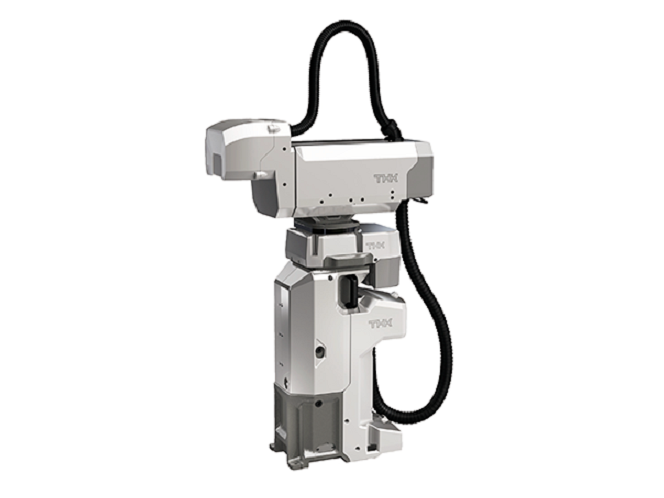

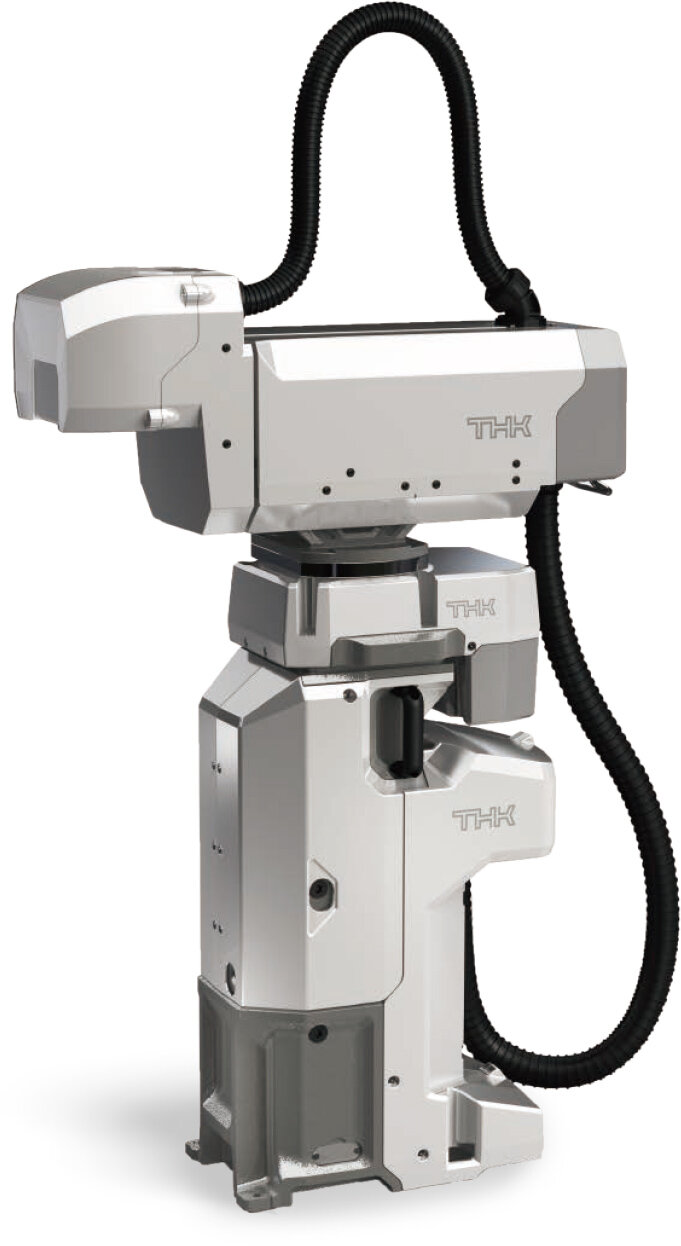

ロボットモジュールシリーズ 円筒座標型モジュール MLS

特長① シンプル機構で広い可動領域

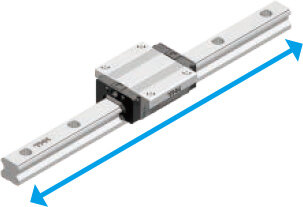

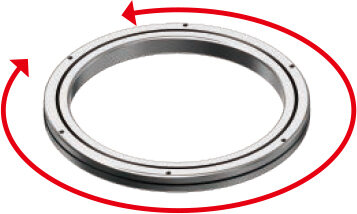

• THKが得意とする直動（LMガイド）と回転（クロスローラーリング）を組合わせたシンプルな構成

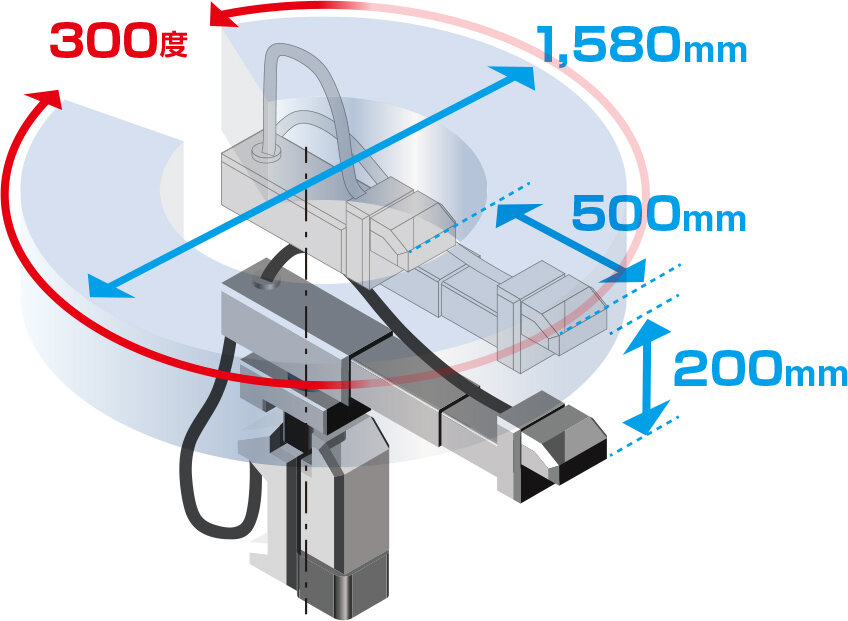

• 広い作業領域を確保
• 可動域に筐体が残らない

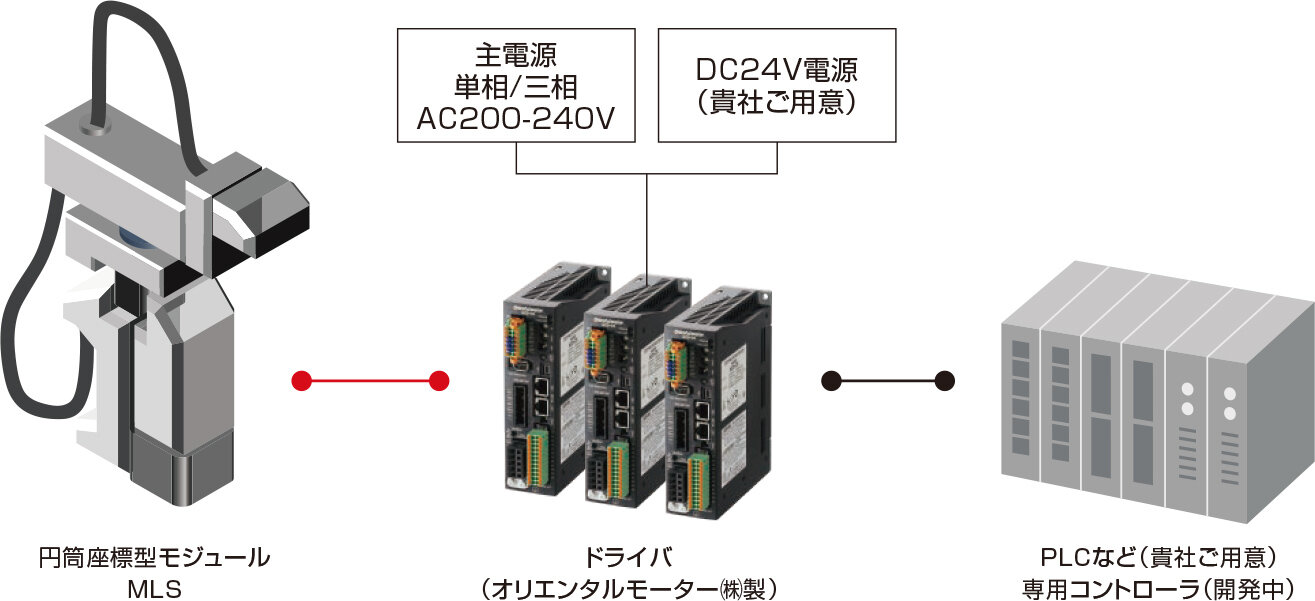

特長② 簡単制御

特長③ 早い導入、早い復旧

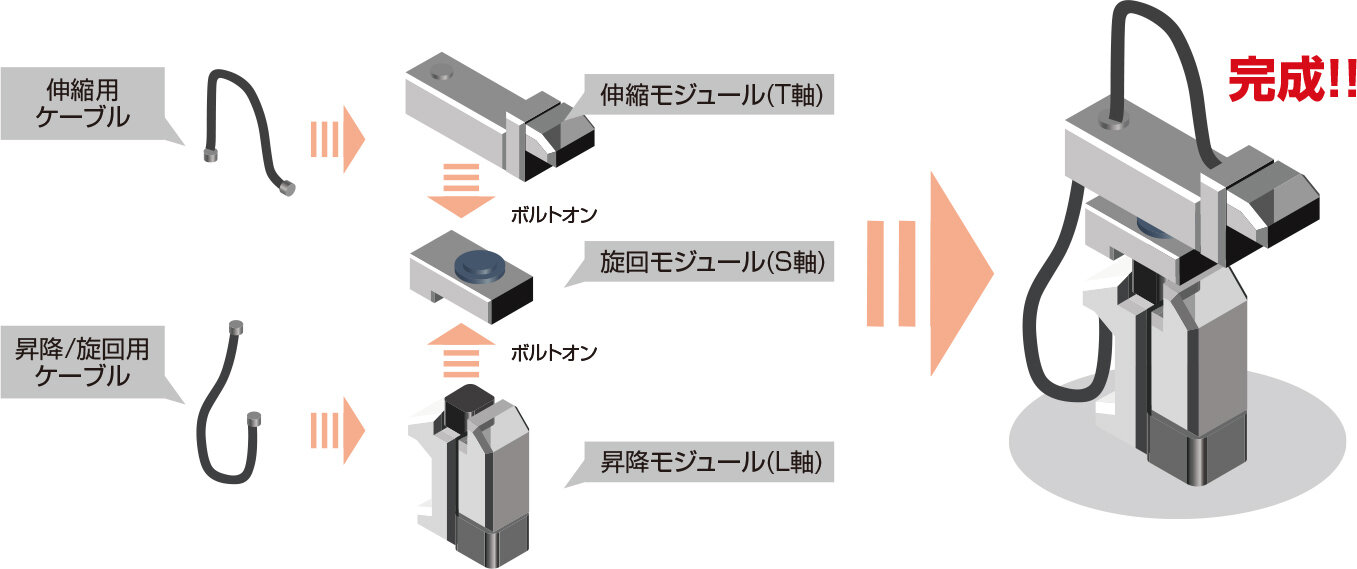

• 各軸をモジュール化
  モジュール単位で納品、素早く組立て、素早く導入、素早く復旧
• レイアウトフリー
  狭い場所、クレーンがない場所にも持込可能

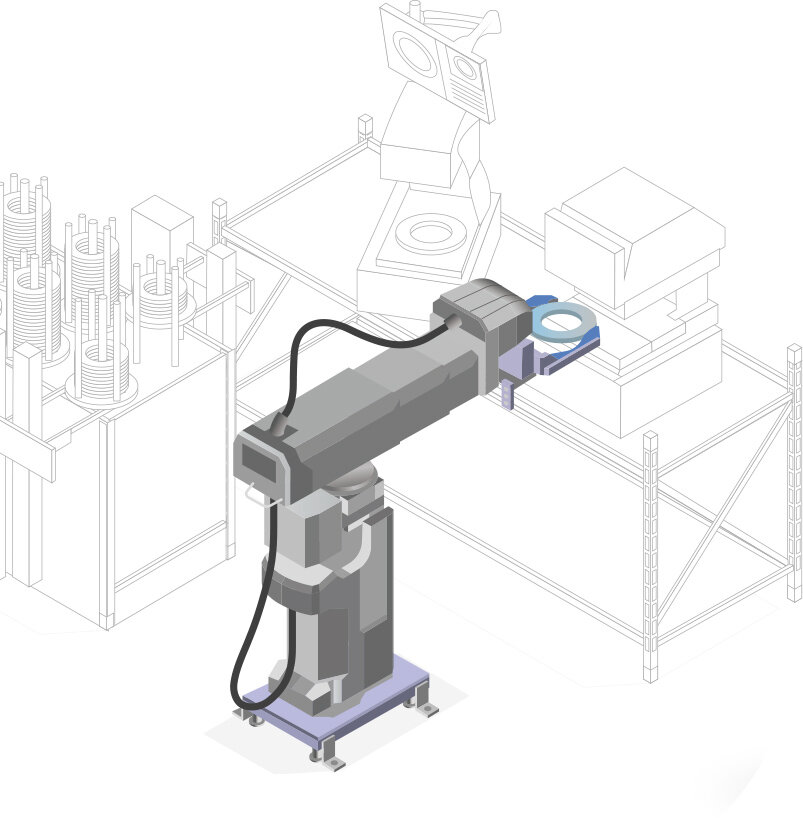

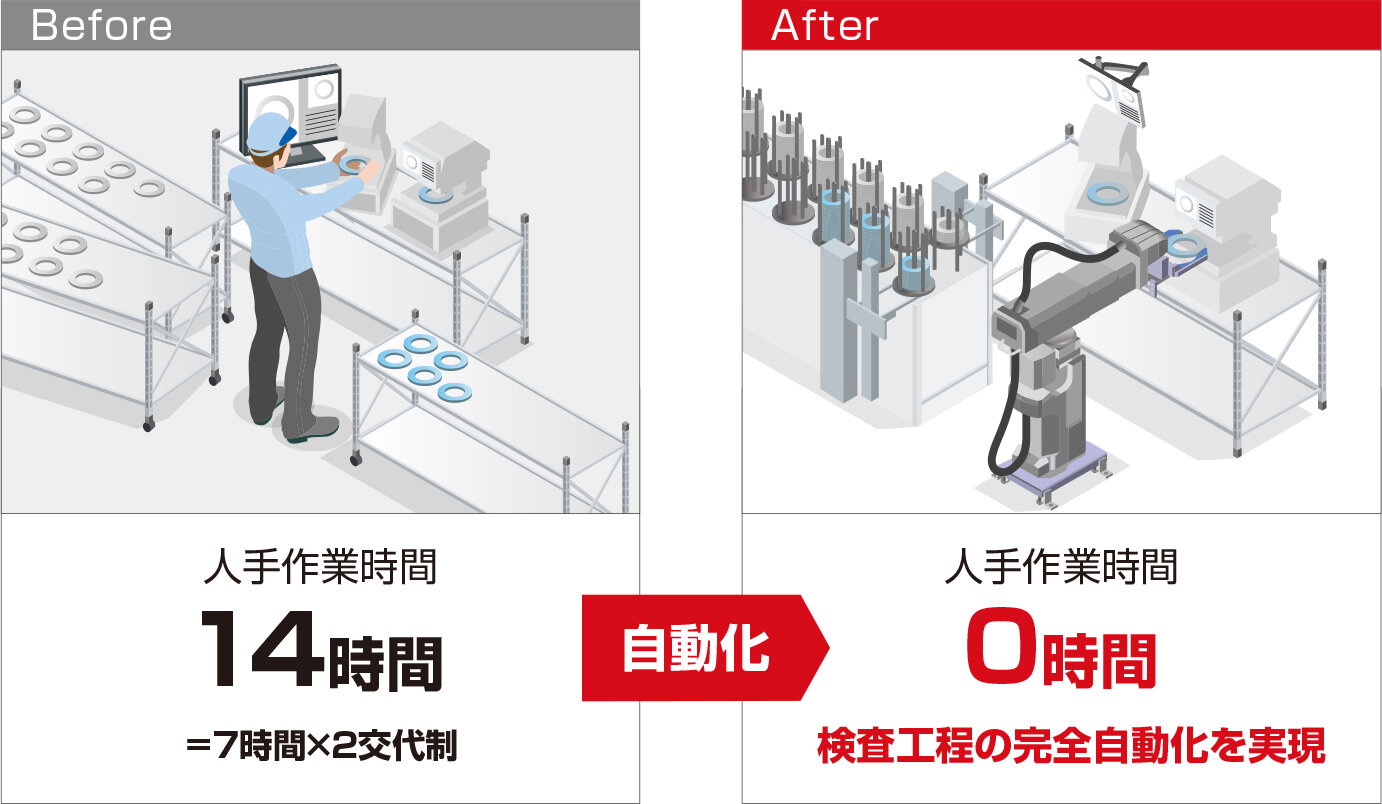

導入例 MLS導入による効果（当社自動化実績）

検査装置へのワーク供給、排出部にMLSを導入。

※ ワーク置き場への供給と排出は除く

仕様

モジュール		伸縮モジュール（T軸）	旋回モジュール（S軸）	昇降モジュール（L軸）
可搬質量	[kg]	7	32	50
可動範囲	[mm]	500	－	200
	[度]	－	300	－
最高速度	[mm/s]	1500	－	300
	[度/s]	－	240	－
繰り返し位置 決め精度	[mm]	±0.1以下	－	±0.2以下
	[度]	－	±0.02以下	－

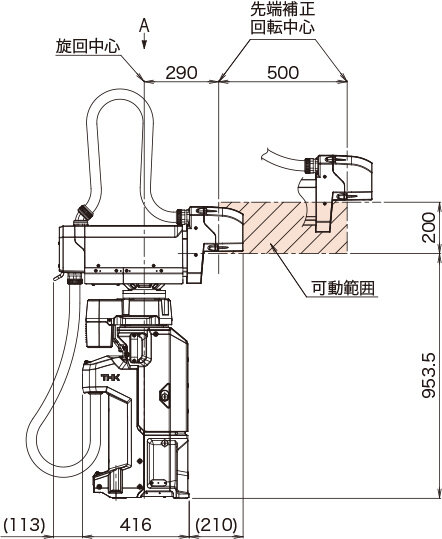

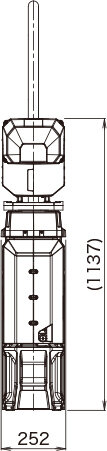

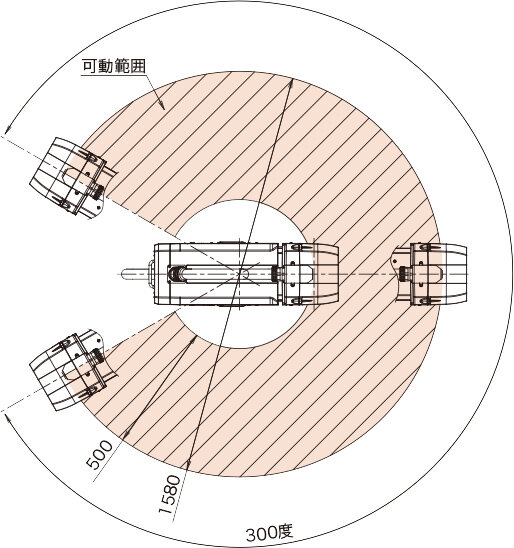

寸法・可動範囲

オプション

様々なオプションを用意しています。

改良のため予告なしに外観、仕様等変更することがあります。
