精密ボールねじ・スプライン

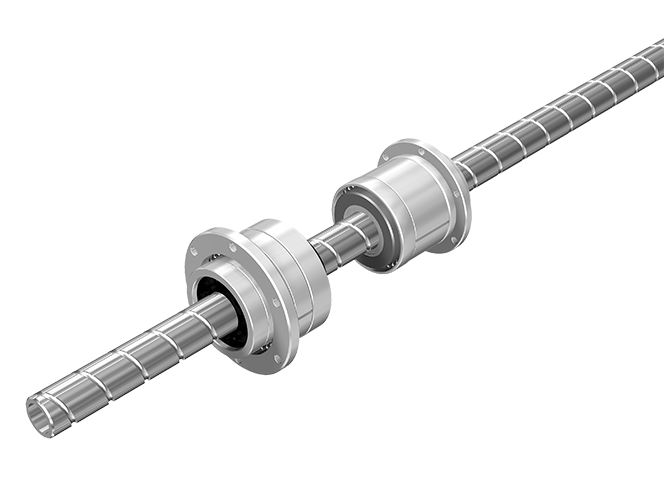

ボールねじ･スプラインは、1本の軸にボールねじ溝とボールスプライン溝をクロスして設け、それぞれのボールねじナットの外周には専用のサポートベアリングをダイレクトに組込んだストローク、回転ユニットです。
ボールねじナット、スプライン外筒を回転あるいは停止させることにより1軸で回転運動、直線運動およびスパイラル運動を得ることができます。
用途として、スカラ形ロボットのZ軸･組立ロボット･オートローダ･マシニングセンタのATC装置など、回転運動と直線運動を組合わせた装置に最適です。
種類
特長タグをハイライトする
- コンパクト
- 大リード
- 予圧
- 無予圧
- ロータリーナット
- ロータリーボールスプライン
- 精密（位置決め）
- 精密（位置決め）
- 大リード
- 予圧
- ロータリーナット
- ロータリーボールスプライン
ねじ軸径ø : 16,20,25
- 精密（位置決め）
- 大リード
- 予圧
- ロータリーナット
- ロータリーボールスプライン
ねじ軸径ø : 08,10,16,20,25,32,40
- 精密（位置決め）
- 大リード
- 予圧
- ロータリーナット
- ロータリーボールスプライン
ねじ軸径ø : 16,20,25,32,40,50
- 精密（位置決め）
- 大リード
- 予圧
- ロータリーナット
ねじ軸径ø : 08,10,16,20,25,32,40
- 精密（位置決め）
- 大リード
- 予圧
- ロータリーナット
ねじ軸径ø : 16,20,25,32,40,50
- 精密（位置決め）
- 大リード
- 無予圧
- コンパクト
- ロータリーナット
- ロータリーボールスプライン
ねじ軸径ø : 16,20,25
- 精密（位置決め）
- 大リード
- 無予圧
- コンパクト
- ロータリーナット
ねじ軸径ø : 16,20,25
特長
構造と特長
ボールねじ・スプラインは、1本の軸にボールねじ溝とボールスプライン溝をクロスして設け、それぞれのボールねじナットの外周には専用のサポートベアリングをダイレクトに組込んだストローク、回転ユニットです。
ボールねじナット、スプライン外筒を回転あるいは停止させることにより1軸で回転運動、直線運動およびスパイラル運動を得ることができます。
用途として、スカラ形ロボットのZ軸・組立ロボット・オートローダ・マシニングセンタのATC装置など、回転運動と直線運動を組合わせた装置に最適です。
軸方向すきま ゼロ
ボールスプラインは回転方向にバックラッシのないアンギュラコンタクト構造になっているため、高精度の位置決めができます。
軽量・コンパクト
ボールねじナットとサポートベアリングが一体構造のため、高精度でコンパクトな設計ができます。また、ボールねじナットが軽量で慣性力が小さいため高い応答性が得られます。
簡単な取付け
ボールスプライン外筒は、軸から外筒を抜いてもボールが脱落しない構造のため組付けが容易に行えます。取付けはハウジングにボルトで固定するだけで簡単に取付けられます。(ハウジング内径公差はH7を推奨します。)
静音でスムーズな動き
ボールねじはエンドキャップ方式のため静音でスムーズな動作が得られます。
高剛性のサポートベアリング
ボールねじ側サポートベアリングはアキシアル方向に60°の接触角、ボールスプライン側サポートベアリングはモーメント方向に30°の接触角をもたせているので、剛性のある軸支持が得られます。また、標準で専用ゴムシールが付いているため異物の流入を防ぎます。
使用例
ご使用上の注意
潤滑
ボールねじ・スプラインへの給脂は、ハウジングに給脂プレートを組込んで行ってください。
