ボールリテーナ入り精密ボールねじ 高速 SBN-V形 SBN-V形 中型
ボールを接線方向にすくい上げる循環構造とし循環部の強度を向上させたため、DN値16万(小型はDN値13万)を達成しました。
DN値:160000
ねじ軸径ø :
25,28,32,36,40,45,50

表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
- 製品の比較がしやすい ハイライト機能
- 何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

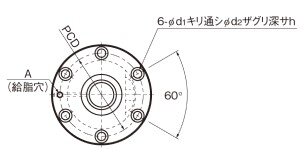

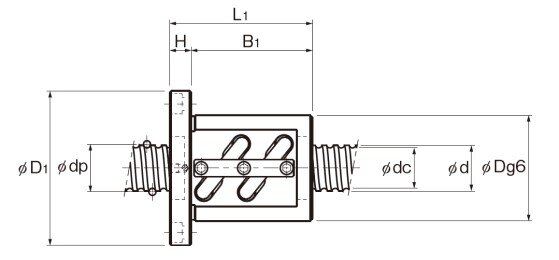

寸法図・寸法表


寸法表に関する注意事項
- 注) 潤滑装置QZを装着する場合は、ナット全長寸法が増加します。詳細はオプション:オプション 取付後寸法をご参照ください。
ねじ軸のねじ溝両端切上げはできません。そのように設計される場合は、 THKにお問い合わせください。
表に示す剛性値は、軸方向基本動定格荷重(Ca)の10%の予圧を与えて、予圧量の3倍の軸方向荷重をかけたときの荷重と弾性変位から求めたバネ定数を示します。
この値は、ボールねじナット取付部関連部品の剛性を含んでいませんので、一般に表の値の80%を目安としてください。
予圧荷重(Fa0)が、0.1Caと異なる場合、剛性値(KN)は次式により求められます。

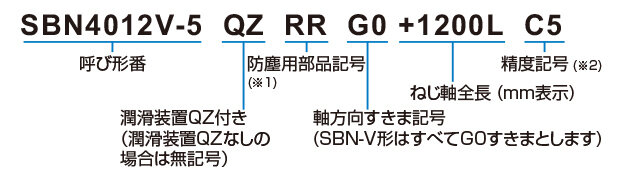

呼び形番の構成例
