ボールリテーナ入り精密ボールねじ高速 SDAN-V／SDAN-VX形 SDAN-VX形 55／63

SDAN-V形は、予圧方式は、ボールねじナット2個を組合わせて間座により予圧を与えたダブルナット方式を採用し、バックラッシをなくしています。ナット寸法はISO規格（ISO3408）に準拠しています。SDA-V形よりも軸方向の剛性を向上させたタイプです。
SDAN-VX形は、SDAN-V形の総ボールタイプです。

DN値：130000
ねじ軸径ø : 55,63

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ボールねじ用防塵シールラビリンスシール
ボールねじ用防塵シールブラシシール
ワイパーリング
キャンバスシール
薄膜シール
ボールねじ用防塵カバー

オプション取付後寸法
軸端末の追加工

選択した項目を表示する

表示結果

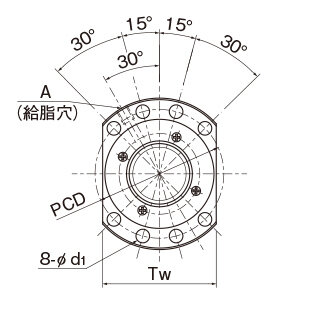

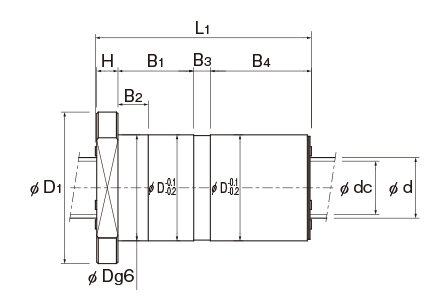

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項

注）　寸法表中の*印の形番は、SDAN-VX(総ボール)タイプのみの対応となります。
注）　ねじ軸のねじ溝両端切上げはできません。そのように設計される場合は、THKにお問い合わせください。

表に示す剛性値は、軸方向基本動定格荷重(Ca)の10%の予圧を与えて、予圧量の3倍の軸方向荷重をかけたときの荷重と弾性変位から求めたバネ定数を示します。
この値は、ボールねじナット取付部関連部品の剛性を含んでいませんので、一般に表の値の80%を目安としてください。
予圧荷重(Fa₀)が、0.1Caと異なる場合、剛性値(K_N)は次式により求められます。

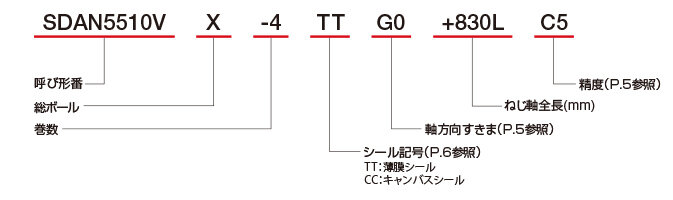

呼び形番の構成例
