総ボールタイプ精密ボールねじ 高速 BIF-V形 BIF-V形 小型
ボールねじナットの中央で左右のねじに位相を与え、軸方向すきまをゼロ以下(予圧状態)にしたボールねじで、コンパクトでスムーズな動きが得られます。BIF-Vは従来のBIF形よりDN値を向上させたタイプです。(DN値:小型10万、中型13万)
DN値:100000
ねじ軸径ø :
16,20,25,28,32
![](https://www.thk.com/jp/assets/images/products/bif-v_small.png)
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
- 製品の比較がしやすい ハイライト機能
- 何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報
寸法図・寸法表

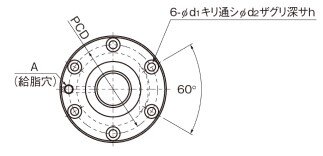

![](https://www.thk.com/jp/assets/images/products/bif-v_small_ja_img_s01.jpg)

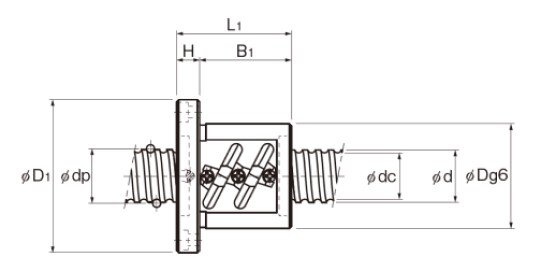

![](https://www.thk.com/jp/assets/images/products/bif-v_small_ja_img_s02.jpg)
