総ボールタイプ精密ボールねじ工作機械用 BSM形

新ボール循環方式によりさらなる高速化を実現（DN値170,000）し装置の高速化に貢献

精密（位置決め）
予圧
オフセット予圧
高速
コンパクト
工作機械用

ねじ軸径ø : 36,40,45,50,63

製品取扱い上の注意事項

種類

特長タグをハイライトする

精密（位置決め）
予圧
高速
コンパクト
工作機械用

DN値：170000
ねじ軸径ø : 40,45,50,63

精密（位置決め）
予圧
高速
コンパクト
工作機械用

DN値：170000
ねじ軸径ø : 36,40,45,50

特長

高速性能

新開発の循環構造により、DN値が大幅に向上

従来品のDN値13万から17万へ大幅に向上。
高速性能の要求に応える大リードを採用。
最大送り速度121m/min(BSM4030-6の場合)

最大送り速度

単位:m /min

ねじ軸外径 (mm)	リード(mm)
ねじ軸外径 (mm)	16	20	25	30
ø36	―	90	―	―
ø40	65	81	101	121
ø45	58	73	90	―
ø50	52	66	82	98
ø63	41	―	―	―

工作機械の要求性能に応える設計

負荷容量向上を実現する溝設計

BSMは独自の溝設計と2条溝構造の採用により、負荷容量向上を実現しました。

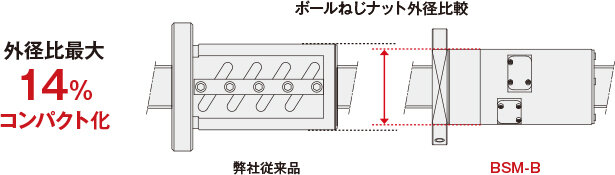

コンパクト・高剛性

弊社従来品と比べ、ナット外径がコンパクトながら、高剛性を実現

BSM-Bは弊社従来品と比べ、ナット外径をスリム化し、省スペース設計に貢献します。
また、さらなる高剛性を実現するため、全長を伸ばすことで負荷回路数を増加しました。

製品構造

BSM ラインナップ

ねじ軸外径	リード
ねじ軸外径	16	20	25	30
ø36	―	◯	―	―
ø40	●	●◯	●◯	●◯
ø45	●	●◯	●◯	―
ø50	●	●◯	●◯	●◯
ø63	●	―	―	―

●:BSM形 ◯:BSM-B形(スリムナットタイプ)

形番ごとの詳細情報

寸法図・寸法表
