ボールねじ周辺機器 ナットブラケット ナットブラケット MC形 MC形
ナットブラケットMC形は、軸端末完成品精密ボールねじBNK形のナットが取付できるように設計された製品です。高さ寸法が小さく、ボルト締結のみで組立ができますので、機械装置のコンパクト化と組立工数の削減が可能です。
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

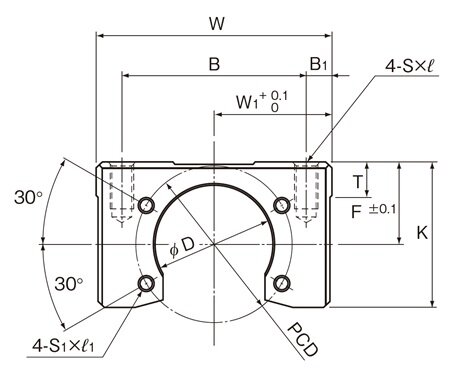

寸法図・寸法表
寸法表に関する注意事項
ボールねじ対応形番
| 呼び形番 | ボールねじ適応形番 |
|---|---|
| MC 1004 | BNK1004,BNK1010 |
| MC 1205 | BNK1205 |
| MC 1408 | BNK1408,BNK1510,BNK1520,BNK1616 |
| MC 2010 | BNK2010 |
| MC 2020 | BNK2020 |
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| MC 1004 |
 |
 |
 |
 |
 |
| MC 1205 |
|
|
|||
| MC 1408 |
|
|
|||
| MC 2010 |
|
|
|||
| MC 2020 |
|
|
*印はゲスト会員はご利用いただけません。
