総ボールタイプ転造ボールねじ ミニチュア MTF形 MTF形
ねじ軸ø6～ø14mm、リード1～5mmのミニチュアタイプです。
DN値：50000
ねじ軸径ø :
06,08,10,12,14
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

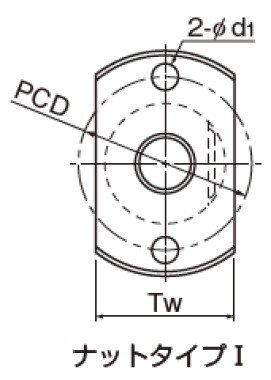

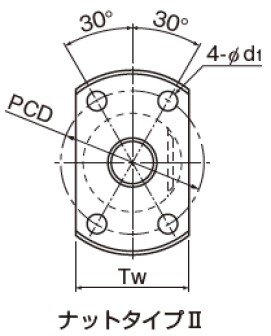

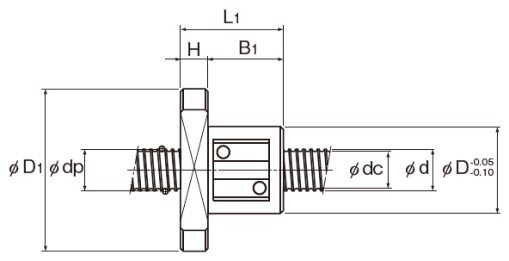

寸法図・寸法表
寸法表に関する注意事項
- 注） MTF形にはシールが付きません。
寸法表中の*印のMTF形は標準でナットにAP-C処理が施しています。詳細はオプション：表面処理をご参照ください。
MTF形はセット販売(ボールねじナットとねじ軸)のみの対応となります。
MTF形には防錆油のみ塗布しています。

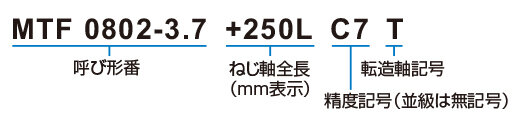

呼び形番の構成例
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| ＊ MTF 0601-3.7 |  |  |  |  |  |
| MTF 0801-3.7 | | | |||
| ＊ MTF 0802-3.7 | | | |||
| MTF 0805-2.7 | | | |||
| ＊ MTF 1002-3.7 | | | |||
| MTF 1004-2.7 | | | |||
| ＊ MTF 1202-3.7 | | | |||
| MTF 1402-3.7 | | |
*印はゲスト会員はご利用いただけません。
