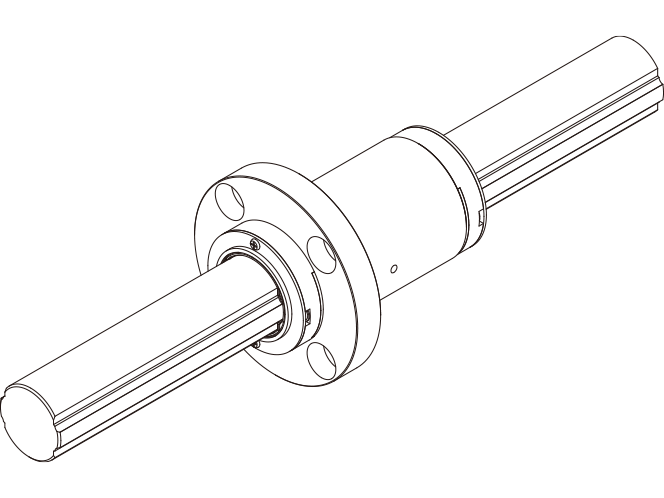

総ボールタイプ中トルク形ボールスプラインコンパクト LF-X形 / LF-XL形 LF-X形 / LF-XL形

LF-X形はフランジを利用してハウジングにボルトで固定できるので、組付けが簡単です。ハウジングにキー溝加工すると変形の恐れがある箇所やハウジングの幅が狭い箇所に適しています。LF3X～6X形は防錆性能に優れているステンレス鋼を採用しています。
LF-X形と同一外径でナットを長くしたタイプです。呼び軸径は＃5,6,8です。LF-X形の許容を超えたトルクやオーバーハング荷重、モーメントがかかる場合に適しています。LF5XL、LF6XL形は防錆性能に優れているステンレス鋼を採用しています。

コンパクト
中トルク形
フランジタイプ
中実スプライン軸
中空スプライン軸

基本定格荷重(kN)：基本動定格荷重 0.26〜20.8 ／基本静定格荷重 0.48〜34.0
スプライン軸径ø : 3,4,5,6,8,10,13,16,20,25,30

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

材質、表面処理
防塵

潤滑
潤滑装置QZ

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

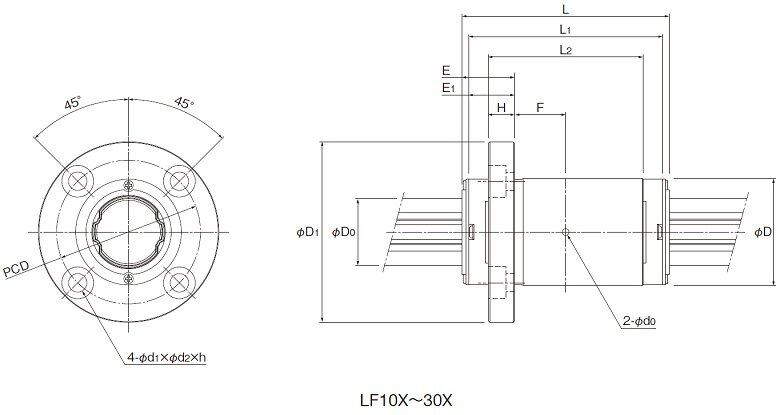

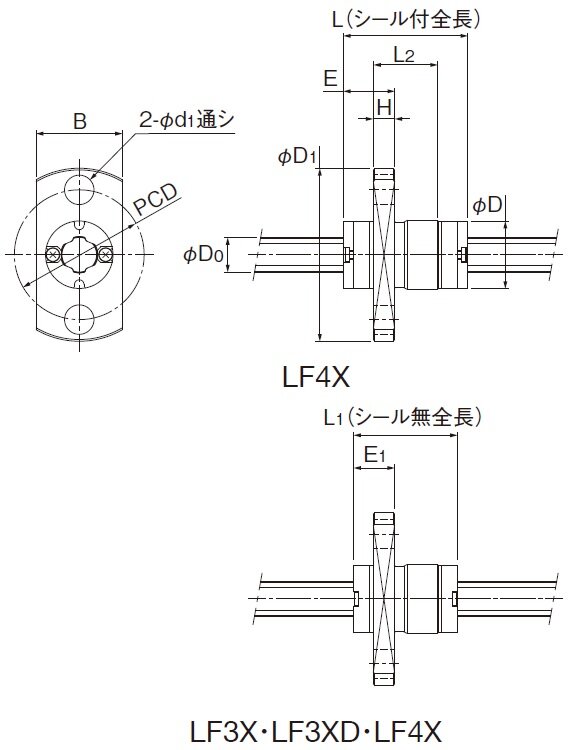

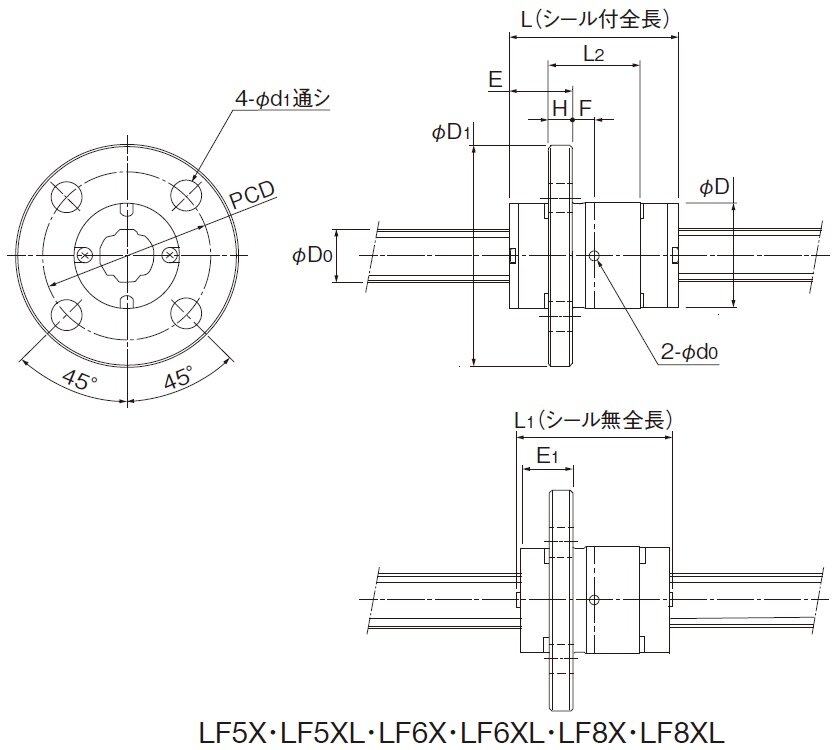

寸法図・寸法表

寸法表に関する注意事項

注）　スプラインナットの質量は、シールなしの質量です。
ご使用の際はスプライン軸強度の検討をご確認ください。
注）　LF3X、LF3XD形は防塵シールがありません。また、LF3X、LF3XD、LF4X、LF5Xは給脂穴がありません。

呼び形番の構成例

(※1) オプション：防塵参照
(※2) 予圧の選定参照
(※3) 各形番の詳細情報「精度規格」参照
(※4) 各形番の詳細情報「スプライン軸」参照
(※5) 各形番の詳細情報「精度別最大製作長さ」参照
