ボールリテーナ入りLMガイド クロスLMガイド SCR形
直交の直動システムのため、サドルレスでコンパクトなX-Y運動が可能なLMガイド
サイズ : 15,20,25,30,35,45,65
種類
特長タグをハイライトする
- ボルト取付方向(上)
- ボルト取付方向(上)
基本定格荷重(kN)：基本動定格荷重 14.2～253 ／ 基本静定格荷重 24.2～408
サイズ :
15,20,25,30,35,45,65
特長

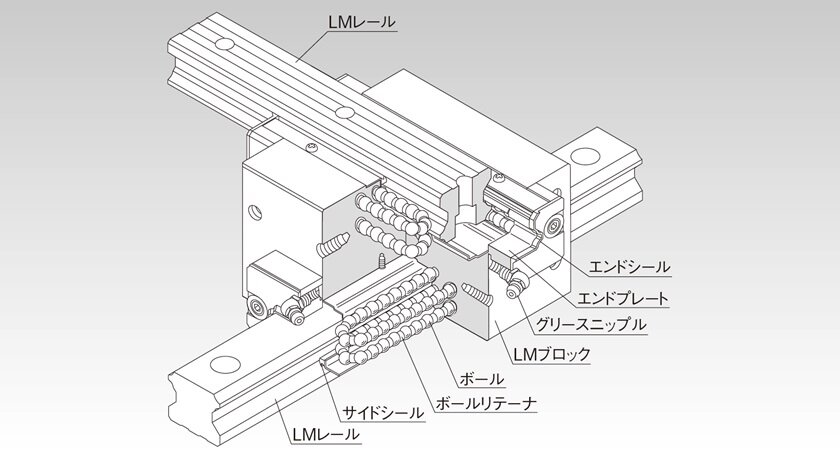

構造と特長
LMレールとLMブロックに精密加工された4条列の転動面をボールが転動し、ボールリテーナとLMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
実績のあるボールリテーナ入りLMガイドSHS形と同様な内部構造を持ちクロス形に背面合わせに直交させ、LMレール2本を組合わせた一体形のLMガイドです。SCR形だけで直交の直動システムになるため従来のサドルが必要なく、X-Y運動の構造が簡素化されコンパクト化が可能です。
4方向等荷重
LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能で、幅広い用途に使用できます。
高剛性
ボールの配置はバランスの良い4列配列なのでモーメントに強く、予圧を与えて剛性を向上させても滑らかな直線運動が得られます。
LMブロックの剛性は、従来形のLMブロックを背面合わせにし、ボルトで固定したものよりも高いので、高剛性なX-Yテーブルを構成するのに最適です。

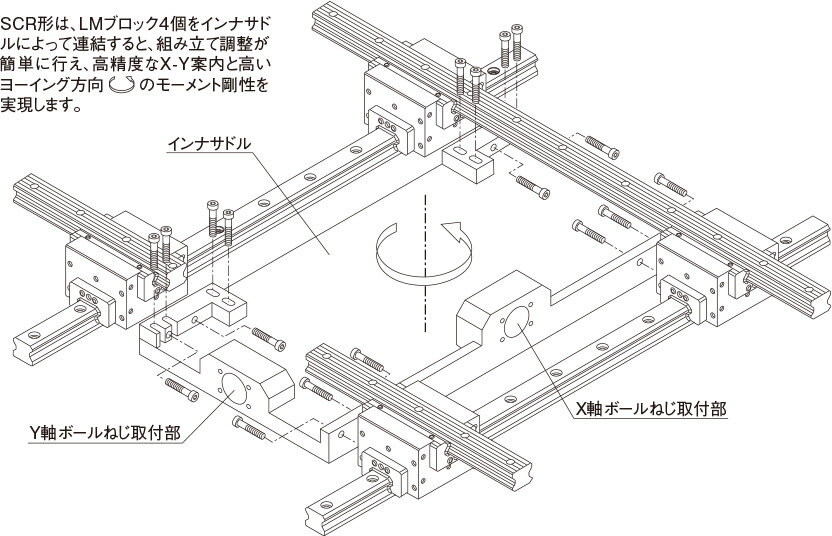

インナサドル使用図
形番ごとの詳細情報
寸法図・寸法表
