ボールリテーナ入りLMガイド

ボールリテーナ入りLMガイドは、ボールがボールリテーナにより保持され循環する構造になっています。このため、ボール同士の相互摩擦がなくなり、ボールは均一に整列され運動します。さらに、ボール循環部とボールリテーナとの空間部（グリースポケット）に溜ったグリースがボールの回転によりボールとボールリテーナの接触面に巻き込まれ、ボール表面に油膜を常に形成させます。このため、油膜切れが起こりにくくなります。

製品取扱い上の注意事項

種類

特長タグをハイライトする

サイズ : 15,20,25,30,35,45,55,65

サイズ : 15,20,25,30,35

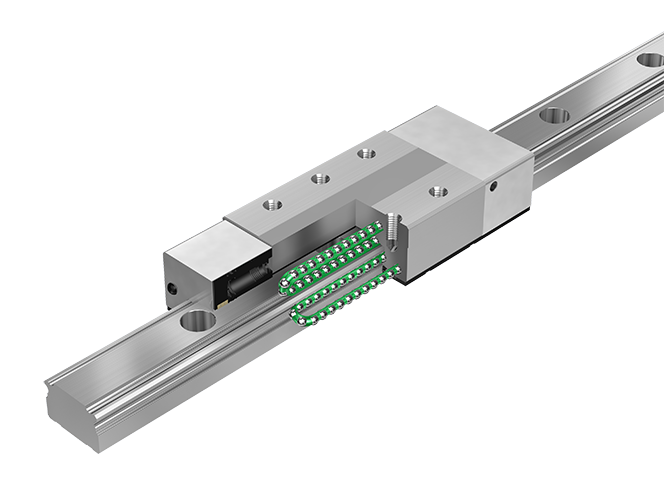

サイズ : 25,30,35,45,55,65

サイズ : 12,14,17,21,27,35,50

サイズ : 5,7,9,12,15,20,25

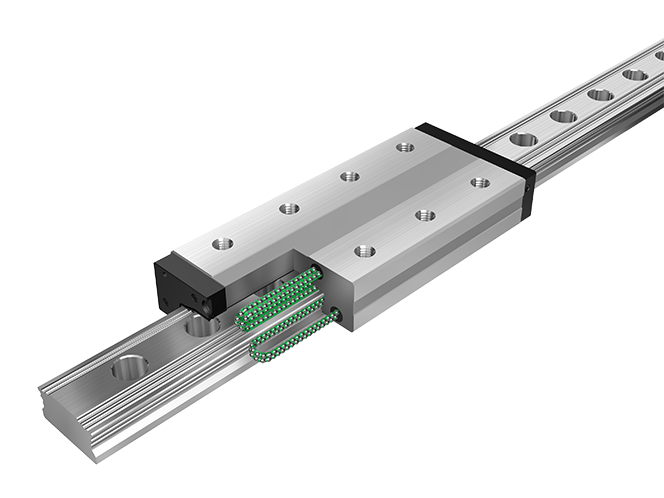

サイズ : 15,20,25,30,35,45,65

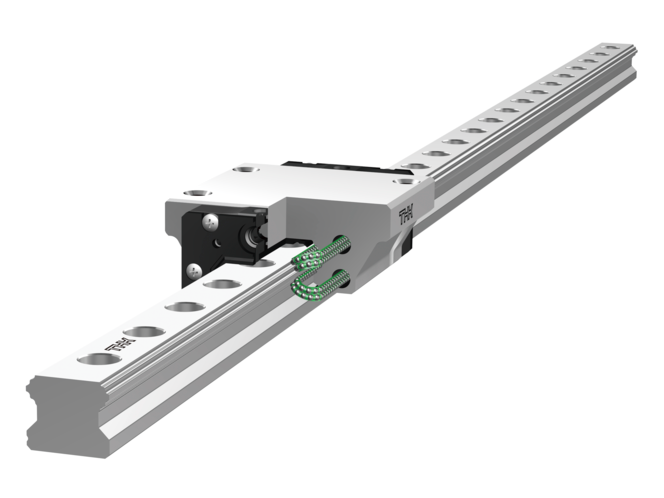

サイズ : 25,30,35,45

サイズ : 15,20,25,30,35,45

サイズ : 15,20,25

サイズ : 7,9,12,15

特長

ボールリテーナ入りLMガイドの構造と特長

ボールリテーナ入りLMガイドは、ボールがボールリテーナにより保持され循環する構造になっています。このため、ボール同士の相互摩擦がなくなり、ボールは均一に整列され運動します。

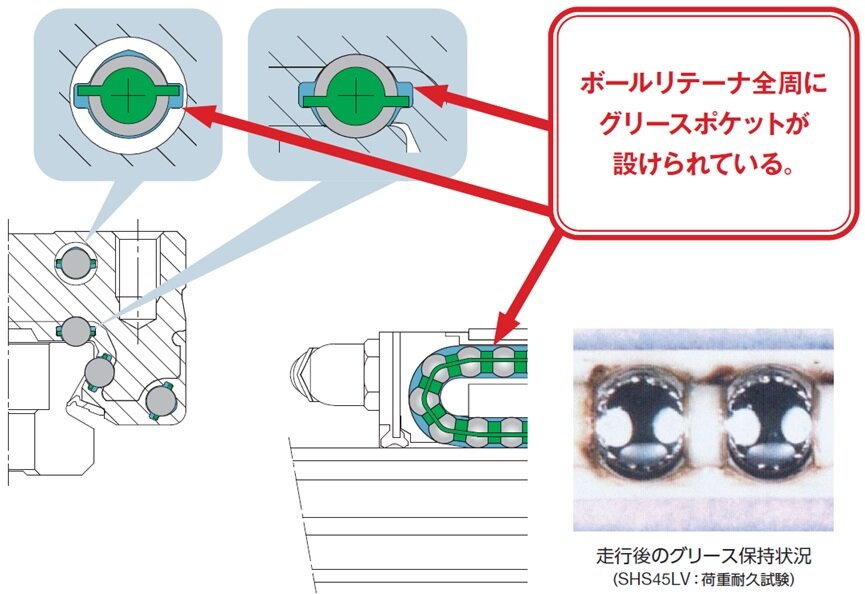

さらに、ボール循環部とボールリテーナとの空間部(グリースポケット)に溜ったグリースがボールの回転によりボールとボールリテーナの接触面に巻き込まれ、ボール表面に油膜を常に形成させます。このため、油膜切れが起こりにくくなります。

ボールリテーナの効果

ボール同士の相互摩擦がなく、グリースの保持力も向上するため、長寿命・長期メンテナンスフリー(潤滑における長期メンテナンスフリー)を実現します。
ボール同士の衝突がないので、低騒音・好音質です。
ボール同士の相互摩擦がなく発熱が低いので、高速性に優れています。
ボールが均一に整列され循環するので、滑らかな動作が得られます。
ボール同士の相互摩擦による摩耗がなく、グリースの飛散も少ないため、発塵が低減されます。

長寿命・長期メンテナンスフリー

●長寿命・長期メンテナンスフリーデータ

ボールリテーナによりボール同士の相互摩擦がなく、グリースの保持力も向上するため、長寿命・長期メンテナンスフリーが実現します。

[条件]
速度	:	60m/min
ストローク	:	350mm
加速度	:	9.8m/s²
姿勢	:	水平
荷重	:	ボールリテーナ入りLMガイド	:	11.1kN
		総ボール品	:	9.8kN

低騒音・好音質

●騒音レベルデータ

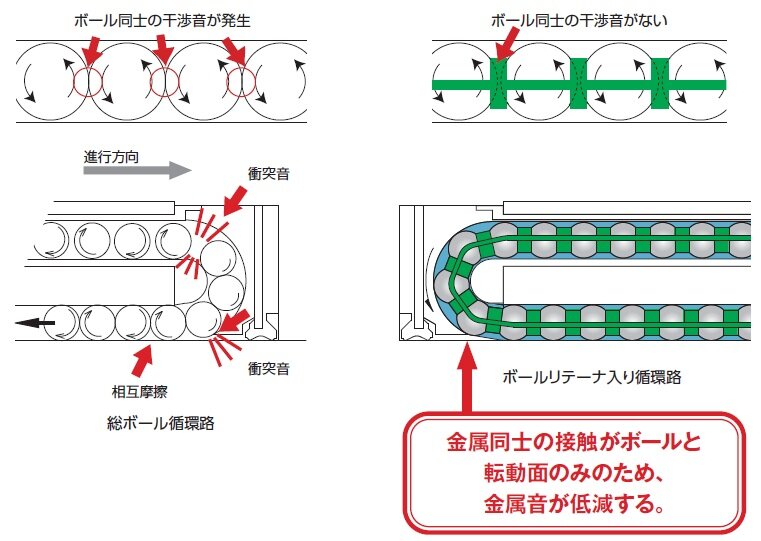

LMブロック内のボール循環部を樹脂化しているので、ボールとLMブロックとの金属音がなくなります。またボールリテーナ採用によりボール同士の衝突による金属音がなくなるので、高速時においても静音を維持することができます。

高速性

●高速耐久試験データ

ボールリテーナにより、ボール同士の相互摩擦がなくなるので発熱が低く、優れた高速性を発揮します。

[条件]
形番	: ボールリテーナ入り LM ガイド SHS65LVSS 形
速度	: 200m/min
ストローク	: 2500mm
潤滑	: グリース初期封入のみ
作用荷重	: 34.5kN
加速度	: 1.5G

滑らかな動作

●転がり抵抗値データ

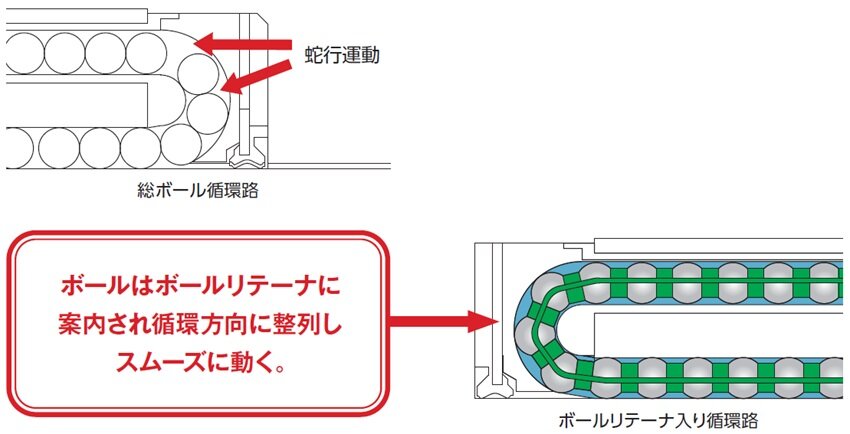

ボールリテーナによりボールが均一に整列され、ボールがLMブロックに進入する際に発生するボールの蛇行がなくなります。そのため、あらゆる取付姿勢でも滑らかで安定した動作が得られ、転がり抵抗の変動が小さくなり、高精度が得られます。

低発塵性

●低発塵データ

ボール同士の相互摩擦はもとより、貫通穴の樹脂化により金属接触をなくしました。また、グリースの保持力も高く飛散の少ないボールリテーナ入りLMガイドは優れた低発塵性を発揮します。
