ボールリテーナ入りLMガイド 工作機械用超重荷重 SVS形

工作機械に最適な高剛性、高負荷能力のボールリテーナ入りの4方向形LMガイド

  • 長期メンテナンスフリー
  • 高剛性
  • 高精度
  • 重荷重
  • 超重荷重
  • 減衰性
  • 4方向形
  • 工作機械用

サイズ : 25,30,35,45,55,65

種類

特長タグをハイライトする

  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)
  • ボルト取付方向(上)

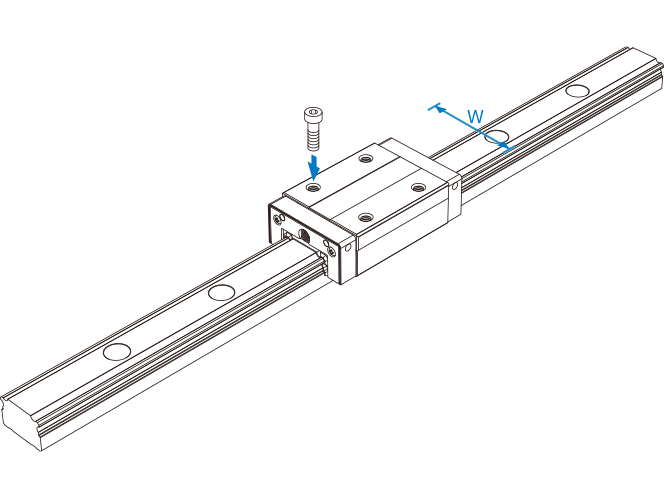

SVS-R形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 37~208 / 基本静定格荷重 52.2~269
サイズ : 25,30,35,45,55,65

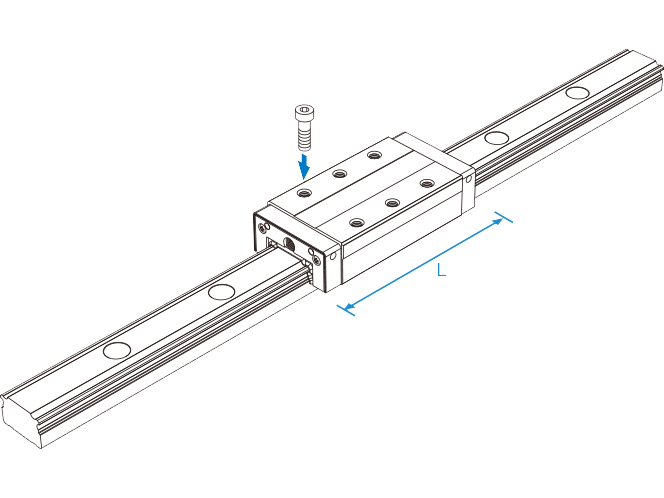

SVS-LR形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 43.7~260 / 基本静定格荷重 66.1~370
サイズ : 25,30,35,45,55,65

SVS-C形
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 37~208 / 基本静定格荷重 52.2~269
サイズ : 25,30,35,45,55,65

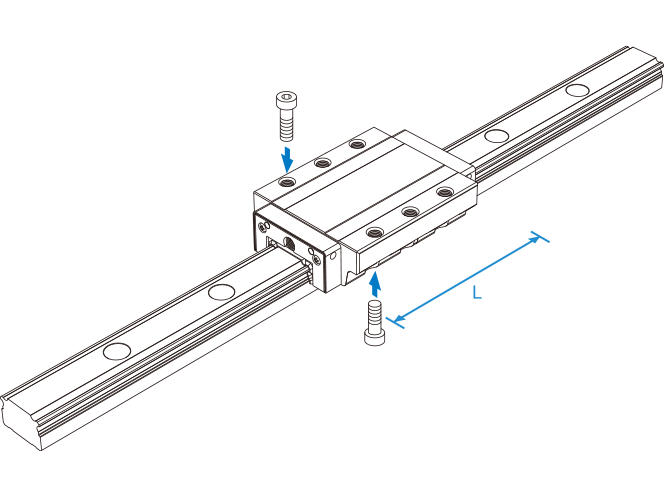

SVS-LC形
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 43.7~260 / 基本静定格荷重 66.1~370
サイズ : 25,30,35,45,55,65

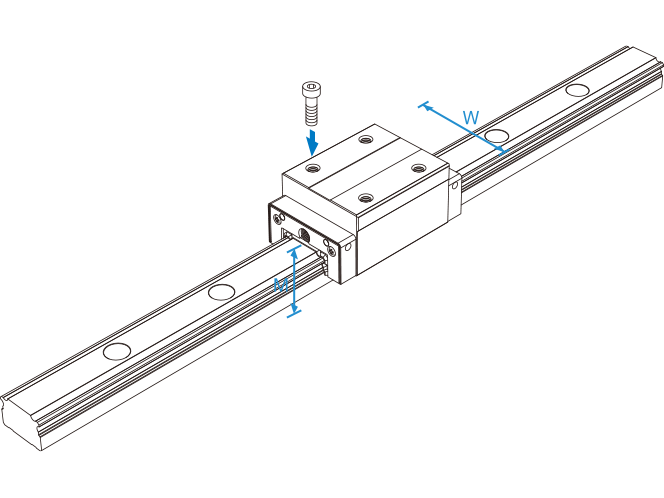

SVS-RH形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 68.6~136 / 基本静定格荷重 88.6~180
サイズ : 35,45,55

SVS-LRH形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 86.1~164 / 基本静定格荷重 123~237
サイズ : 35,45,55

SVS-CH形
  • フランジ
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 68.6~136 / 基本静定格荷重 88.6~180
サイズ : 35,45,55

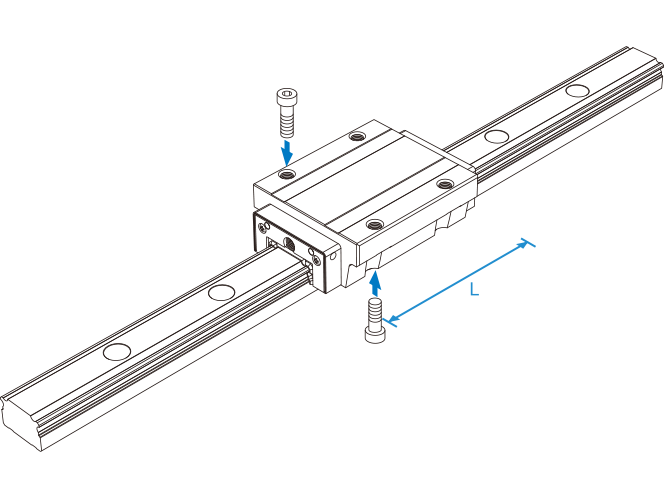

SVS-LCH形
  • フランジ
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 86.1~164 / 基本静定格荷重 123~237
サイズ : 35,45,55

特長

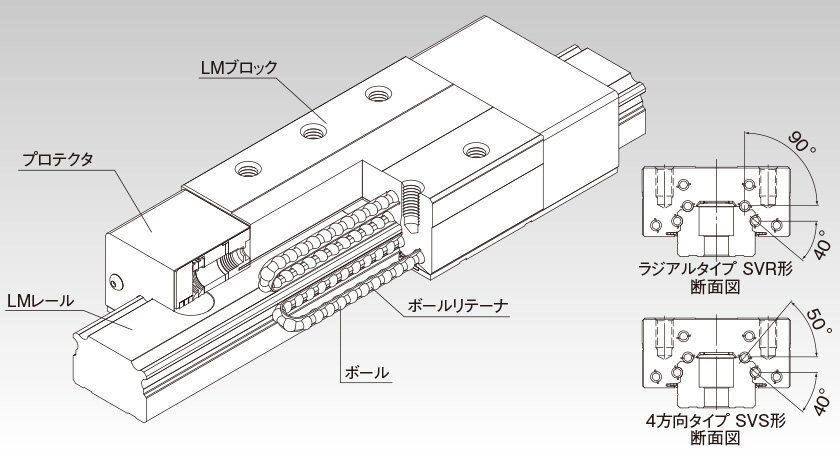

構造と特長

SVR/SVS形は、ボールリテーナ入りLMガイドシリーズの中でも高い剛性と負荷荷重能力があります。さらに、工作機械などの使用環境を考慮した豊富なオプションによって防塵性能を強化することで、LMガイドの性能維持と高い信頼性を実現しました。

※ SVR/SVS形は、剛性が非常に高いため、取付け面のミスアライメントや組付け誤差の影響を受けやすい構造になっています。このような影響を受けた場合、寿命低下や動きに支障をきたす恐れがありますのでご検討の際はTHKにお問い合わせください。

超重荷重・ダンピングの向上

SVR/SVS形は、転動面にボール径に近似した曲率を持つサーキュラーアーク形の深溝を採用。負荷荷重の増加に伴いボール接触面積が増大し、大きな負荷能力が得られ、更にダンピング(減衰性)も向上します。

防塵性能の向上

新開発のプロテクタにより異物除去機能を向上させ、防塵性能を強化しました。更にサイドスクレーパの採用によりLMブロック内への異物の流入を低減させることで、悪環境下でも長期にわたりLMガイドの性能を維持します。

高剛性

SVR/SVS形は、ボールリテーナ入りLMガイドの中でも高い剛性を実現しています。
また、同一寸法でラジアルタイプのSVR形、4方向タイプのSVS形をラインナップしており、仕様に応じてお選び頂けます。

豊富なオプション

エンドシール、インナシール、サイドシール、積層形接触スクレーパLaCS、プロテクタ、サイドスクレーパ、GCキャップ等を用意し、さまざまな使用環境への対応が可能です。

SVR/SVS形 防塵性能評価

SVR/SVS形は、微細粉や液体等の異物が存在する過酷な環境でも製品性能を維持することができます。
〈試験条件〉

項 目

内 容

試験品

SVS45LR1TTHHYYC1+2880LP×2set

最高速度

200m/min

ストローク

2500mm

封入グリース

THK AFB-LFグリース

環境条件

異物

種類:金属粉末(アトマイズ粉)
(粒径125μm以下)

散布量:0.4g/20min

クーラント

水溶性クーラント

散布量:0.2cc/10s

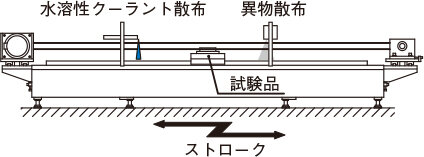

水溶性クーラント散布 - 異物散布
試験装置外観
走行前の試験品

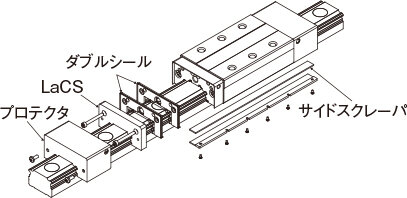

SVR/SVS形 装着オプション(TTHHYY仕様)
TTHHYY仕様:
ダブルシール
積層形接触スクレーパLaCS
プロテクタ
サイドスクレーパ

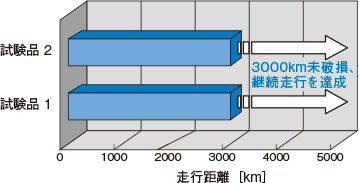

試験結果

3000km走行時での試験品

クーラントや異物が入る過酷環境下における3000km走行時でも、SVR/SVS形は製品性能を維持し続けます。
