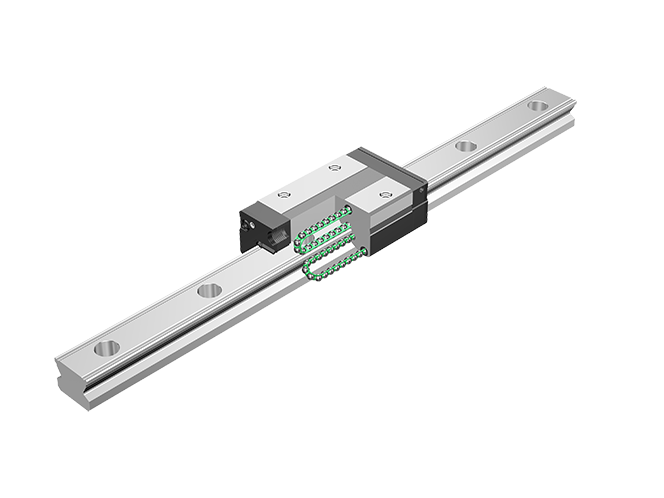

ボールリテーナ入りLMガイド ラジアル形 SSR形

断面高さの低いコンパクトタイプで、ラジアル方向に対し90°のボール接触構造により水平案内部に最適なLMガイド

  • 長期メンテナンスフリー
  • 高精度
  • 自動調整能力
  • ラジアル形

サイズ : 15,20,25,30,35

種類

特長タグをハイライトする

  • フランジ
  • ボルト取付方向(上)
  • ボルト取付方向(下)
  • ショートブロック(LMガイド)
SSR-XW形/XWM形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 14.7~64.6 / 基本静定格荷重 16.5~71.6
サイズ : 15,20,25,30,35

SSR-XV形/XVM形
  • ショートブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 9.1~48.3 / 基本静定格荷重 9.7~46.7
サイズ : 15,20,25,30,35

SSR-XTB形
  • フランジ
  • ボルト取付方向(下)

基本定格荷重(kN):基本動定格荷重 14.7~64.6 / 基本静定格荷重 16.5~71.6
サイズ : 15,20,25,30,35

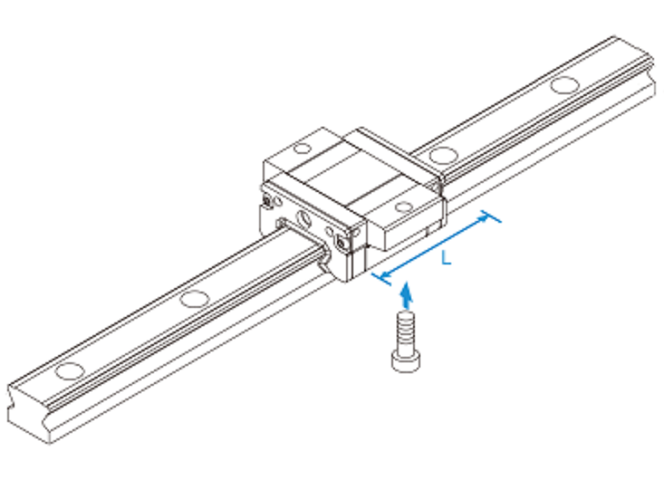

SSR-XSB形
  • フランジ
  • ショートブロック(LMガイド)
  • ボルト取付方向(下)

基本定格荷重(kN):基本動定格荷重 9.1~48.3 / 基本静定格荷重 9.7~46.7
サイズ : 15,20,25,30,35

特長

構造と特長

LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、ボールリテーナとLMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
このボールリテーナの採用により、ボール同士の相互摩擦がなくなり、グリースの保持力も向上したため、低騒音で高速性に優れ、長寿命・長期メンテナンスフリーが実現します。

コンパクト・ラジアル形

断面高さの低いコンパクトタイプで、ラジアル方向の荷重に強いボール接触構造のため、水平案内部に最適です。

優れた平面走行精度

ラジアル方向の荷重に強いボール接触構造を採用しているので、ラジアル荷重が作用した場合のラジアル方向の変位量が少なく、安定した走り精度が得られます。

自動調整能力

THK独自のサーキュラーアーク溝の正面組合わせ(DFセット)による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。

ステンレス鋼製もあります

LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。

形番ごとの詳細情報

寸法図・寸法表
