ボールリテーナ入りLMガイド 超低ウェービング SPS形

従来のLMガイドを超える、超低ウェービングと超々高剛性を実現するために、8条の転動溝、小径ボール、超ロングブロックを採用したLMガイド

  • 長期メンテナンスフリー
  • 高剛性
  • 超高剛性
  • 超々高剛性
  • 高精度
  • 超精度
  • 8条列
  • 超低ウェービング
  • 4方向等荷重形

サイズ : 15,20,25,30,35,45

種類

特長タグをハイライトする

  • 超ロングブロック
  • ボルト取付方向(上)
SPS-LR形
  • 超ロングブロック
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 15.9~126 / 基本静定格荷重 41.2~307
サイズ : 15,20,25,30,35,45

特長

独自技術で超低ウェービングと高剛性を実現。

8条列の転動溝
条列数を倍にすることでボールの負荷を半減し、ナノメートル単位の超低ウェービングを実現。

小径ボール
有効ボール数が増加することで支えが安定し、荷重時の沈みが減少。ウェービングを低減。

超ロングブロック
ボールを多く収納でき、各ボールの負荷が減少。超低ウェービング、超々高剛性を実現。

超低ウェービング

LMガイドの常識を覆す、超低ウェービングを実現。
ナノメートルオーダーの運動精度が求められる分野にも対応可能です。

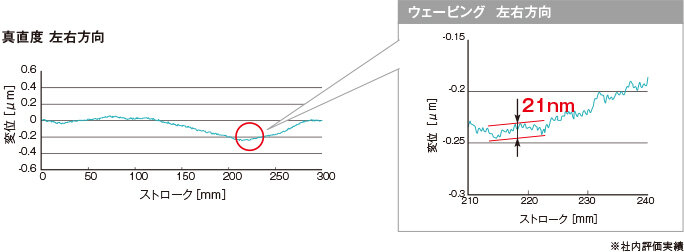

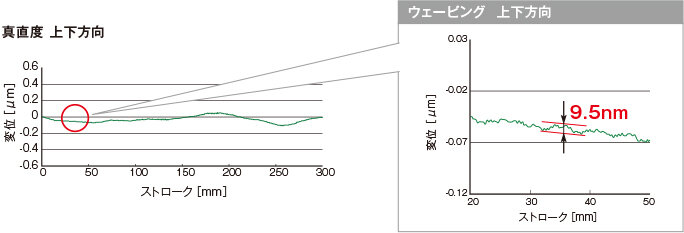

ウェービング評価

製品を組み付けた1軸テーブルを動作させ、その動きの上下方向、左右方向の軌道を測定。SPR/SPS形は、従来の一般的なLMガイドのウェービング値(100~300nm)と比較して、約1/10の値となります。

条件
試験品 SPS25LR
レールスパン 250mm
ブロックスパン 250mm
測定点 テーブル中央上方 250mm
測定方向 上下、左右

超々高剛性

小径ボールと超ロングブロックにより、圧倒的な剛性を実現。
負荷のかかるストロークにおいて安定した走行が可能です。

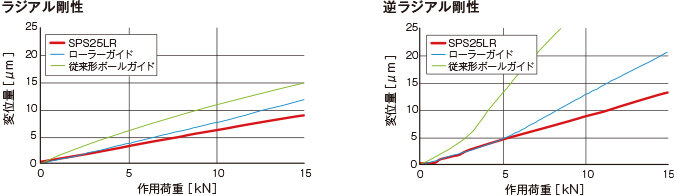

剛性比較評価

製品に上または下から力をかけ、その時に製品が変位した量を測定。ローラーガイドをしのぐ、非常に高い剛性を実現しています。

※本試験はC1すきまでの比較となっています。

ラインナップ

形番

サイズ

15 20 25 30 35 45
SPS

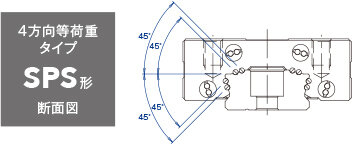

各ボールを接触角45°で配置し、あらゆる方向の荷重を負荷。
横や逆さ等、様々な姿勢で使用可能です。
