ボールリテーナ入りLMガイド有限ストローク EPF形

有限ストロークのため、転がり抵抗の変動が少なく、ショートストロークでスムーズな動きが必要とされる箇所に最適なLMガイド

長期メンテナンスフリー
高精度
有限ストローク
低フリクション
4方向等荷重形
ミニチュア

サイズ : 7,9,12,15

製品取扱い上の注意事項

種類

特長タグをハイライトする

基本定格荷重(kN)：基本動定格荷重 0.90～3.71 ／基本静定格荷重 1.60～5.88　
サイズ : 7,9,12,15

特長

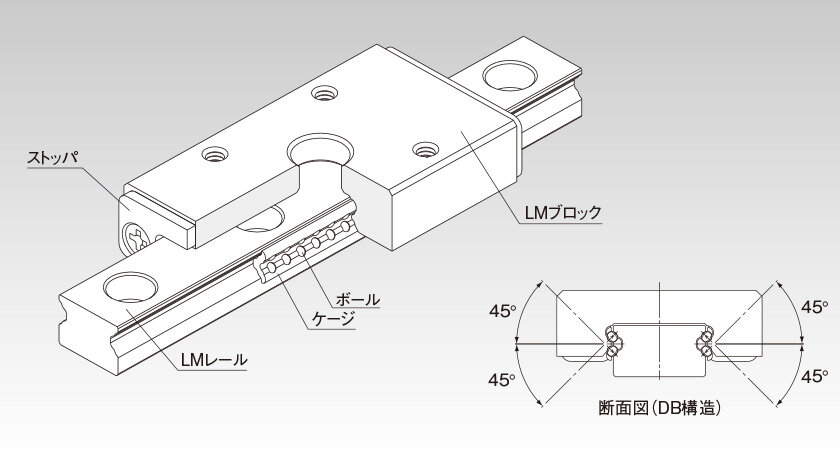

構造と特長

球形状のボールホルダを持ったケージでボールが保持され、精密研削加工されたLMレールとLMブロックの4条列サーキュラアーク溝の転動面をボールが転動します。

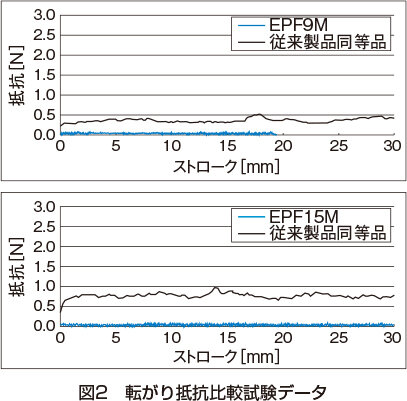

スムーズな動き

有限ストロークのため、ボールの循環がなく予圧を与えてもスムーズに動き、なおかつ転がり抵抗の変動が少ないので、ショートストロークでスムーズな動きが必要とされる箇所に最適です。

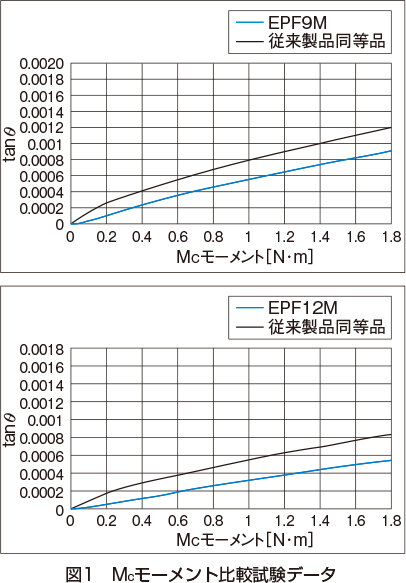

高剛性

EPF形は、4列サーキュラーアーク溝でDB構造を採用しているため、特にM_C方向のモーメントに対して高い剛性を持っています。そのため1軸でM_Cモーメントが作用する箇所での使用に最適です。

ミニチュアタイプ

ミニチュアLMガイドRSR-N形と取付寸法互換があるため、置換えが可能です。

4方向等荷重

LMブロックに作用する4方向(ラジアル方向、逆ラジアル方向、横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているため、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。

ボールリテーナテクノロジーの活用1

ケージを樹脂成形品とすることで、ケージとボール間の金属接触がなく、好音質・低発塵・長寿命を実現します。

ボールリテーナテクノロジーの活用2

ケージを球面状に樹脂成形することにより、グリースポケット部に潤滑剤の保持を可能とし、長期メンテナンスフリーを実現します。

取付面精度

LMレールやLMブロックの取付面の精度が出ていないと、十分な機能を発揮できない場合があります。表1 に示す数値以下で加工してください。(推奨値: 表1 の70%)

表1 LMレールおよびLMブロック取付面の平面度

単位:mm

呼び形番	平面度
EPF 7M、9M	0.015/200
EPF 12M	0.025/200
EPF 15M	0.035/200

注) 取付部材は鉄、鋳物などの剛性が高いものを推奨します。アルミ等の剛性の低い部材をご使用の場合は、予期せぬ荷重が作用する場合がありますので、THKにお問い合わせください。
